Platzersparnis oder Hochfrequenz-HF-Anschluss Hermetisch versiegelt CSMP / SMPS-Männlicher Anschluss für PCB-Lötung

Produkteinführung:

Platzsparend oder Hochfrequenz CSMP/SMPS-Steckverbinder für RF-Leiterplattenmontage

Der CSMP RF-Steckverbinder, auch SMPS genannt, mit einem Mittelleiter aus vergoldeter Kovar-Legierung, gewährleistet eine konsistente und zuverlässige Signalübertragung über einen breiten Frequenzbereich von 0,04 GHz bis 40 GHz. Dies macht ihn ideal für Hochfrequenzanwendungen, die Präzision und Stabilität erfordern.

Mit einem Isolationswiderstand von ≥2000MΩ minimiert der CSMP RF-Steckverbinder Signalverluste und erhält die Signalintegrität auch unter schwierigen Bedingungen, was zu seiner Gesamtzuverlässigkeit und Leistung in kritischen RF-Systemen beiträgt.

Der CSMP RF-Steckverbinder ist mit einer Impedanz von 50Ω ausgelegt und passt die Impedanz der angeschlossenen Komponenten an, wodurch Reflexionen und Signalverzerrungen für eine optimale Signalübertragung und maximale Effizienz des RF-Systems reduziert werden.

Der kompakte Formfaktor des CSMP RF-Steckverbinders, auch Supper micro SMP genannt, ist kleiner als SSMP (mini smp, smpm) und somit perfekt für platzsparende Anwendungen. Seine geringe Größe unterstützt hochdichte Installationen, ohne die Leistung zu beeinträchtigen, und bietet eine vielseitige Lösung für moderne RF-Systeme.

Zusammenfassend lässt sich sagen, dass der CSMP RF-Steckverbinder überlegene Materialien, Präzisionstechnik und Hochleistungsfähigkeiten kombiniert und somit die ideale Wahl für verschiedene RF-Anwendungen ist. Ob für platzbeschränkte Umgebungen oder Hochfrequenzanwendungen, die SSMP- und CSMP-RF-Steckverbinder bieten zuverlässige Konnektivität und außergewöhnliche Signalintegrität.

Merkmale:

• Supper micro SMP Mini-Typ SMP-Design: Ideal für Anwendungen, die eine kompakte und leichte Steckverbinderlösung erfordern. Seine Miniaturgröße ist perfekt für platzbeschränkte Umgebungen.
• Hochwertige Struktur: Hergestellt in Xi'an, China, mit einem langlebigen Kovar-Legierungs-Außenleiter mit Goldbeschichtung, der eine ausgezeichnete Leitfähigkeit und Zuverlässigkeit gewährleistet.
• Breiter Frequenzbereich: Geeignet für Hochfrequenzanwendungen im Bereich von 0,04 GHz bis 40 GHz.
• Hermetische Abdichtung: Bewertet mit 1,01325 x 10-3 Pa.cm3/s, bietet eine dichte Abdichtung, um das Austreten von Gasen oder Flüssigkeiten zu verhindern, was ihn ideal für Umgebungen macht, die einen hohen Schutz vor Umwelteinflüssen erfordern.
• Überlegene Isolierung: Glas (grüner) Isolator, der hervorragende Isolationseigenschaften für zuverlässige Leistung unter schwierigen Bedingungen bietet.

Technische Parameter:

Umrissabmessung von CSMP/SMPS-Steckverbinder für RF-Leiterplattenmontage :

Board-to-Board-Lösung:

CSMP-RF-Steckverbinder (vollständig verriegelt) + CSMP-Adapter + CSMP-Steckverbinder (glatter Bohrung)

Anwendungen:

Der Hermetisch abgedichtete CSMP-RF-Steckverbinder ist vielseitig und kann verwendet werden in:

• Luft- und Raumfahrt
• Telekommunikation
• Luftfahrt
• Navigation
• Satellit
• Radar
• Industrie & Elektronik

Seine Miniaturgröße, der breite Frequenzbereich und die hermetische Abdichtung machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen.

Anpassung:

Produktanpassungsdienste für CSMP RF-Steckverbinder:

Produktanpassungsdienste sind für die Mini-Typ SMP, Mini-Größe SMP und Mini-Größe SMP verfügbar.

MOQ: 200 Stück

Verpackung und Versand:

Dieser CSMP-RF-Steckverbinder wird sorgfältig verpackt, um eine sichere Lieferung an Ihre Haustür zu gewährleisten.

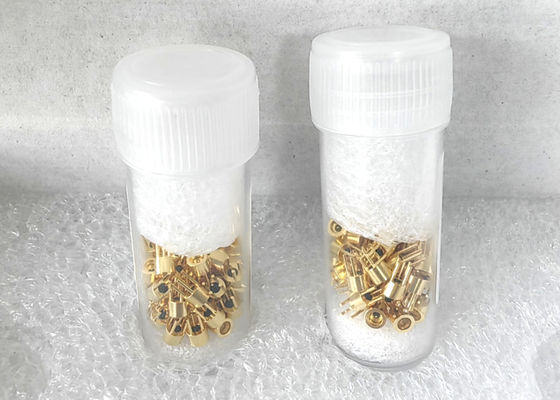

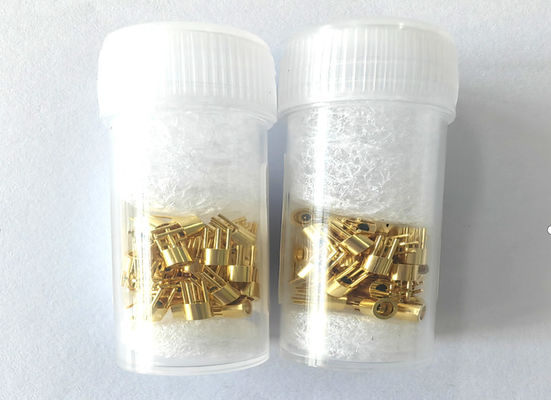

Paket: 50 Stück/Plastikflasche

Größe des Außenkartons: 21,5*15,5*12 cm (0,040 CBM)

Hinweis: Der Außenkarton kann zwei kleine Kartons aufnehmen
