Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel

Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect
Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect Gold Plated Center Conductor 15 Contacts Pitch Distance 2.54 x 2.54 J30J Micro D Connectors Used for Right Angle PCB Connect

Großes Bild :  Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel Bestpreis

Produktdetails:
Place of Origin: Xi'an, China
Markenname: ELT
Zertifizierung: ISO Certificates
Modellnummer: J30J-15ZKWP7
Zahlung und Versand AGB:
Minimum Order Quantity: 100
Preis: Depending on the quantity
Packaging Details: Carton
Delivery Time: 5-7 working days for stocked quantity
Payment Terms: T/T or LC
Supply Ability: As requirements
Kontakt
Ausführliche Produkt-Beschreibung
Mitteldirigent: Kupferlegierung, Goldplattierung Außenleiter: Aluminiumlegierung, Nickelplattierung
Dielektrische Isolierung: PBT DWV: 800 V
Abstand zum Gitter: 2.54 mal 2.54 Isolierwiderstand: ≥ 5000 MΩ
Betriebstemperatur: -55°C bis +125°C Paarungskabel: AFR-250, Weißdraht 0,1 bis 0,15 mm2
Kontakt Geschlecht: Weibliche Steckdose Schließzubehör: P7

Beschreibung des Produkts:

Der Anschluss der J30J-Serie ist ein hochwertiger Micro-D-Anschluss, der für verschiedene Anwendungen konzipiert wurde, die zuverlässige und sichere Verbindungen erfordern.Dieser Stecker ist ideal für anspruchsvolle Umgebungen, in denen Leistung entscheidend ist..



Elite Elektronische J30J Stecker haben 9pin, 15pin, 21pin, 25pin, 31pin, 37pin, 51pinDer J30J-Serienanschluss ist eine vielseitige Lösung für Anwendungen, die einen Hochdichteanschluss mit rechteckigem Aufbau benötigenDie Pin-Konfiguration ermöglicht die Übertragung mehrerer Signale oder Datenströme und ist somit ideal für komplexe Verbindungsbedürfnisse.



Ob in Industrieanlagen, Raumfahrtsystemen, medizinischen Geräten oder anderen kritischen Anwendungen, bietet der J30J-Serienanschluss eine robuste und zuverlässige Anschlusslösung.Seine kompakte Größe und zuverlässige Leistung machen ihn zu einer bevorzugten Wahl für Ingenieure und Designer, die einen zuverlässigen Micro D Connector für ihre Projekte suchen.

Eigenschaften:

  • Zentralleiter:Hergestellt aus Kupferlegierung mit Goldbeschichtung, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.
  • Isolierwiderstand:Erfüllt den Standard von ≥ 5000 MΩ und bietet eine zuverlässige Isolierung, um Signalstörungen zu vermeiden.
  • Zubehör für die Paarung:Kompatibel mit einer Vielzahl von Zubehörteilen, einschließlich P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11 und P14, bietet Vielseitigkeit in der Konnektivität Optionen.
  • DWV:Sie erhält bis zu 800 V dielektrische Spannung und gewährleistet Sicherheit und Zuverlässigkeit bei Hochspannungsanwendungen.

Technische Parameter:

Kontakt/Pin 15 Pins
Isolierwiderstand ≥ 5000 MΩ
Kontakt Geschlecht Weibliche Steckdose
DWV 800 V
Dielektrische Isolierung PBT
Außenleiter Aluminiumlegierung, Nickelplattierung
Zentralleiter Kupferlegierung, Goldplattierung
Betriebs-/Lagertemperatur -55°C bis +125°C
Abstand zwischen den Tonhöhen 2.54 mal 2.54
Art der Kündigung PCB-Bezug in rechten Winkel



Umrissdimensionvon J30J Micro D-Anschlüssen 15 Stifte Richtigwinkel-PCB Kontakt

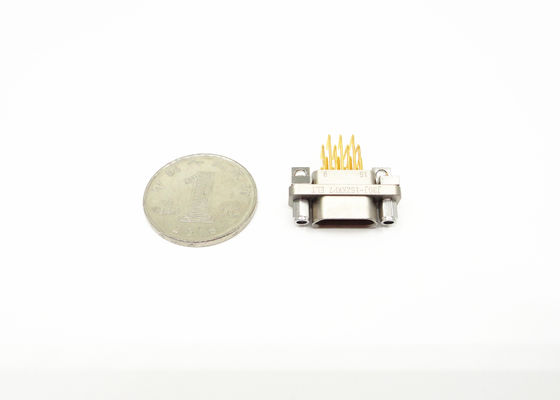

Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel 0



Die P7-Zubehörteile:

Der Typ P7 eignet sich nur für die Montage von der Vorderplatine mit rechtwinkligem Kontakt für Leiterplatten.

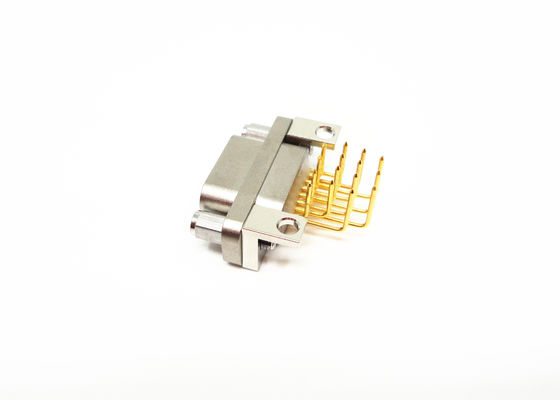

Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel 1

Anwendungen:

Anwendungen:

- Flugzeugtechnik, Radar.
- Raketen und Führungssysteme
- Bordgeräte
- Telekommunikationssysteme
- Navigationssysteme
- Forschungszentren

- Board zu Kabel
- Medizinische Anwendungen
- Oberflächenmontage (SMT) von Board zu Kabel

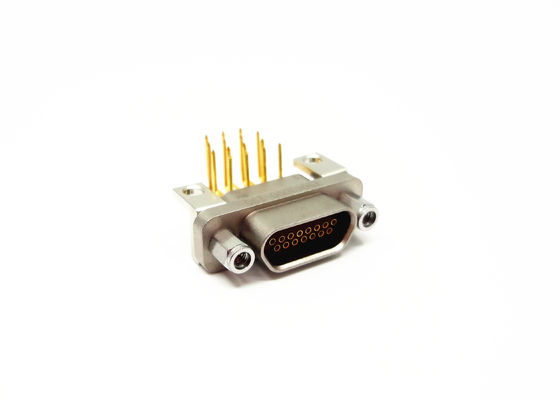

Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel 2

Verpackung und Versand:

Produktverpackung:

Der Anschluss der Serie J30J ist sorgfältig in eine robuste Kartonbox verpackt, um eine sichere Lieferung zu gewährleisten.

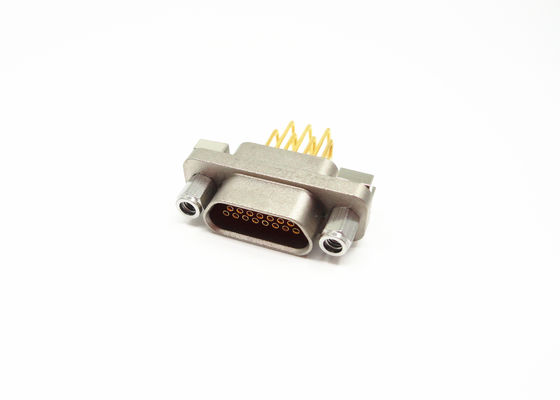

Goldbeschichteter Zentralleiter 15 Kontakte Tonhöhe 2,54 x 2,54 J30J Micro D-Anschlüsse für PCB-Verbindungen im rechten Winkel 3

Versandinformationen:

Nach der Bestellung wird der J30J Connector innerhalb von 5 bis 10 Werktagen geliefert.

Größe und Tag:

Mikrod-Verbindungsstück,

rechteckiges j30j-Verbindungsstück,

rechteckiges Mikroverbindungsstück
