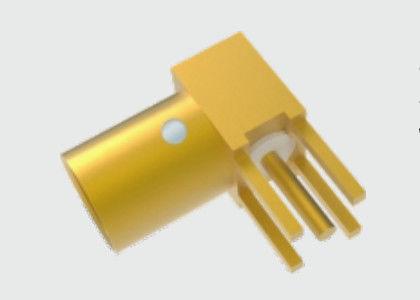

RA SMP Männlicher Semi-Detent-Mikrostrip-Anschluss für PCB durch Löchersoldermontage

Produktbeschreibung:

SMP HF-Steckverbinder ist ein Steckverbinder mit Push-On-Steckverbindung und einer ultra-kleinen Schnittstelle, ähnlich der Größe des MMCX-Steckverbinders. Dies macht ihn sehr gut geeignet für hochdichte Blindsteckverbindungen, insbesondere für Anwendungen mit Leiterplatten, Chassis und Gehäusen. Er wird im Allgemeinen paarweise verwendet, unsere Lösung für Board-to-Board-Leiterplattenverbindungen wie Vollrast-/begrenzte Rastverbinder + In-Serien-Adapter + glatte Buchsenverbinder.

Basierend auf unterschiedlichen Verbindungshaltekräften werden SMP HF-Steckverbinder in drei Schnittstellentypen unterteilt: glatte Buchse, begrenzte Rastung und volle Rastung, die jeweils unterschiedliche Anwendungsanforderungen erfüllen:

1) Schnittstelle mit glatter Buchse: Dieser Typ bietet die geringste Verbindungshaltekraft und ermöglicht axiale und radiale Fehlausrichtungen. Er wird häufig bei Blindsteckverbindungen oder unpräzisen Messungen verwendet und hat die längste Lebensdauer.

2) Schnittstelle mit voller Rastung: Dieser Typ bietet die beste Verbindungshaltekraft und die beste Beständigkeit gegen Vibrationen und Stöße. Aufgrund seiner Schwierigkeit, ihn nach dem Anschließen zu trennen, beeinträchtigt er trotz seiner hohen Stabilität die Produktlebensdauer und den Komfort erheblich, mit einer Lebensdauer von nur etwa 500 Zyklen. Er wird oft für Kabelverbindungen verwendet.

3) Schnittstelle mit begrenzter Rastung: Auch als halb-rastende Schnittstelle bekannt, kombiniert sie die Vorteile der glatten Buchse und der vollen Rastung und bietet eine hohe Teststabilität und eine längere Lebensdauer im Vergleich zur vollen Rastung. Sie eignet sich für Präzisionsmessungen.

SMP HF-Steckverbinder männlich rechtwinklig RA Limited Detent Connector (Einheit: mm): SMP-JWHD37

Andere SMP männlicher RA Limited Detent oder glatter Buchsenverbinder Ähnliches Modell:

SMP HF-Steckverbinder männlich RA Limited Detent Connector PCB-Löten Modell: SMP-JWFD22 & SMP-JWFD22-S

SMP HF-Steckverbinder männlich RA Limited Detent Connector Flanschmontage Modell: SMP-JWFD11

Weitere Produkte, kontaktieren Sie uns bitte frei für den Produktkatalog sales3@xa-elite.com.cn

Anwendungen:

Aufgrund der kürzeren Pins oder sogar des stiftlosen Designs von SMP HF-Steckverbindern ist der elektrische Pfad kürzer, was zu einer verbesserten Signalübertragungsgeschwindigkeit und -stabilität beiträgt und somit die Gesamtleistung elektronischer Produkte verbessert. SMP-Komponenten weisen auch eine gute Vibrations- und Schlagfestigkeit sowie eine geringe Fehlerrate bei Lötstellen auf. Dies führt dazu, dass mit SMP gelötete Produkte eine ausgezeichnete Zuverlässigkeit aufweisen und die Gesamtdauerhaltbarkeit der Produkte verbessert wird.

Die Löttechnologie für SMP HF-Steckverbinder wird in den Bereichen Kommunikation, Unterhaltungselektronik, Computer, Automobilelektronik, industrielle Steuerung und Luft- und Raumfahrt weit verbreitet eingesetzt. In diesen Bereichen spielt die SMP-Technologie eine unersetzliche Rolle und treibt die Miniaturisierung und die Hochleistungsentwicklung elektronischer Produkte voran.

Anpassung:

Produkt-Kundendienstleistungen für SMP HF-Steckverbinder:

Markenname: ELT

Preis: Abhängig von der Menge

Bitte senden Sie uns die Zeichnung und wir lassen unseren Ingenieur die Bewertung vornehmen oder wir empfehlen Ihnen ein alternatives Modell.

Verpackung und Versand:

Produktverpackung und Versand für SMP HF-Steckverbinder:

Der SMP HF-Steckverbinder wird sicher in einem kleinen Karton verpackt, um seinen Schutz während des Versands zu gewährleisten. Der Karton ist mit dem Produktnamen und den Spezifikationen zur einfachen Identifizierung gekennzeichnet.

Für den Versand wird der SMP HF-Steckverbinder je nach bestellter Menge in einen gepolsterten Umschlag oder Karton gelegt. Anschließend wird er versiegelt und mit der Versandadresse und Tracking-Informationen für eine effiziente Lieferung gekennzeichnet.
