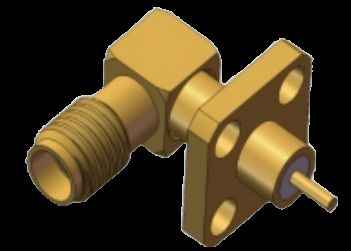

RA SSMA Jack/Weibliche RF Koax Mikrostrip-Anschluss 4 Loch Flanschmontage Bis zu 18 GHz
|
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SSMA-Frauenanschluss | Modell: | SSMA-KWFD1 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Impedanz: | 50Ω |
| Nennspannung: | 250V | DWV: | 750V |
| Isolationswiderstand: | ≥5000 MΩ | Mount-Methode: | 4-Loch-Flanschmontage |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Kupferlegierung, vergoldet |
| Schrauben: | 10-36UNS-2 | Isolatoren: | PTFE |
| Proben: | Auf Lager, verfügbar | ||
| Hervorheben: | 18 GHz HF-Anschluss,Mikrostrip-HF-Anschluss,4-Loch-Flanschmontage-HF-Steckverbinder |
||
4-Loch-Flanschmontage, rechtwinkliger SSMA / Mini-SMA-HF-Koaxial-Mikrostreifenverbinder bis 18 GHz
Produktspezifikationen
| Artikel | Wert |
|---|---|
| Produktname | RA SSMA-Buchse Mikrostreifenverbinder |
| Modell | SSMA-KWFD1 |
| Frequenzbereich | 0,3 MHz - 18 GHz |
| Impedanz | 50Ω |
| Nennspannung | 250 V |
| DWV | 750 V |
| Isolationswiderstand | ≥5000 MΩ |
| Mittelkontakt | Kupferlegierung, vergoldet |
| Außenleiter | Kupferlegierung, vergoldet |
| Montagemethode | 4-Loch-Flanschmontage |
| Isolatoren | PTFE |
| Muster | Auf Lager, verfügbar |
Produktübersicht
Die rechtwinkligen SSMA-HF-Steckverbinder sind kompakte Versionen des SMA-Schnittstellenstandards und etwa 70 % kleiner als herkömmliche SMA-Steckverbinder. Diese Steckverbinder zeichnen sich aus durch:
- Kompakte Größe mit breiter Frequenzbandbreite
- Überlegene mechanische und elektrische Leistung
- Hohe Zuverlässigkeit in anspruchsvollen Anwendungen
- Gewindeanschluss (10-36UNF-2)
- Charakteristische Impedanz von 50Ω
- Frequenzbetrieb bis 30 GHz
Schnittstellenabmessungen
SSMA Rechtwinklige 4-Loch-Flanschmontage SSMA HF-Steckverbinder Abmessungen
Umrissabmessungen für das Modell SSMA-KWFD1 (Einheit: mm).
Weitere 4-Loch-Flanschmontage, rechtwinklige SSMA HF-Steckverbinder Modelle:
Anwendungen
Ideal für hochpräzise Mikrowellensignalübertragung in:
- Mikrowellen-Kommunikationssysteme
- Messtechnik
- Luft- und Raumfahrtanwendungen
- Radarsysteme
- Elektronikbereiche
Verpackung & Versand
Verpackung: Jeder 4-Loch-Flanschmontage, rechtwinklige SSMA HF-Steckverbinder wird sorgfältig in schützenden Kartons verpackt, um einen sicheren Transport zu gewährleisten.
Versand: Wir verwenden zuverlässige Kurierdienste mit Sendungsverfolgungsnummern für alle Sendungen.
Hinweis: Für andere ähnliche Flanschmontage, rechtwinklige Steckverbinder Modelle, überprüfen Sie bitte unseren Katalog. Während einige Modelle auf Lager sind, können alle schnell produziert werden, um Kundenanforderungen zu erfüllen.
