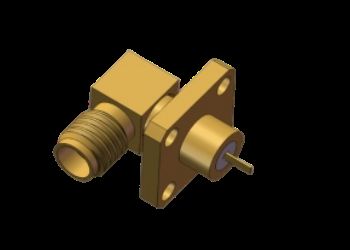

Rechtwinkliger SSMA-Buchse RF-Koaxialstecker mit 4-Loch-Flansch und Mikrowellen-Flachband für Telekommunikation
|
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SSMA-HF-Anschlüsse | Stil: | Rechter Winkel |
|---|---|---|---|
| Modell: | SSMA-KWFD18 | Frequenzbereich: | 0,3 MHz-18 GHz |
| Impedanz: | 50Ω | Nennspannung: | 250V |
| DWV: | 750V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Kupferlegierung, vergoldet |
| Mount-Methode: | 4-Loch-Flanschmontage | Mikrostreifen flach: | Flache Größe 0,2×φ0,88 |
| Schrauben: | 10-36UNS-2 | Isolatoren: | PTFE |
| Anwendung: | Satcom, Telekommunikation, Elektronik | ||
| Hervorheben: | Microstrip-Flach-HF-Steckverbinder,SSMA-Buchse-HF-Koaxialsteckverbinder,4-Loch-Flanschmontage-HF-Steckverbinder |
||
4 Löcher Flansch Montage Rechtswinkel SSMA / Mini SMA RF Koax Mikrostrip Flat Connector bis zu 18 GHz
Produktspezifikationen
| Artikel 2 | Wert |
|---|---|
| Produktbezeichnung | RA SSMA weiblicher Mikrostrip-Flachanschluss |
| Modell | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Frequenzbereich | 0.3MHz bis 18GHz |
| Impedanz | 50Ω |
| Nennspannung | 250 V |
| DWV | 750 V |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Zentralleiter | Kupferlegierung, vergoldet |
| Außenleiter | Kupferlegierung, vergoldet |
| Montageverfahren | 4 Hohlflanschhalter |
| mit einer Breite von nicht mehr als 15 mm | PTFE |
| Proben | Vorräte, verfügbar |
Produktübersicht
Die Right Angle SSMA RF-Anschlüsse sind kompakte Versionen des SMA-Schnittstellenstandards, etwa 70% größer als die traditionellen SMA-Anschlüsse.
- Kompakte Größe mit breiter Frequenzbandbreite
- Überlegene mechanische und elektrische Leistung
- Hohe Zuverlässigkeit bei anspruchsvollen Anwendungen
- Schraubverbindung (10-36UNF-2)
- Eigenschaftsimpedanz von 50Ω
- Frequenzbetrieb bis 30 GHz
Größen der Schnittstelle
SSMA-Richtwinkel 4 Loch Flanschmontage SSMA-HF-Anschlüsse mit Mikrostrip-Flachabmessungen SSMA-KWFD18 (Einheit: mm).
Sonstige Edelstahl 4-Loch-Flanz-Anbau Rechtswinkel SSMA-HF-Anschlüsse Modelle: SSMA-KWFD61G
Anwendungen
Ideal für die hochpräzise Mikrowellensignalübertragung in:
- Mikrowellenkommunikationssysteme
- Messgeräte
- Anwendungen im Luft- und Raumfahrtbereich
- Radarsysteme
- Elektronikfelder
Verpackung und Versand
Verpackung:Jeder 4-Loch-Flanz-Befestigungs-Rechtswinkel-SSMA-RF-Anschluss ist sorgfältig in Schutzkartons verpackt, um einen sicheren Transport zu gewährleisten.
Versand:Wir verwenden zuverlässige Kurierdienste mit für alle Sendungen bereitgestellten Nachverfolgungsnummern.
Versand:Wir verwenden zuverlässige Kurierdienste mit für alle Sendungen bereitgestellten Nachverfolgungsnummern.
Anmerkung:Für andere ähnliche Modelle mit rechten Winkelanschluss für die Flanschmontage, bitte überprüfen SieUnser KatalogWährend einige Modelle vorrätig sind, können alle schnell hergestellt werden, um den Anforderungen der Kunden gerecht zu werden.
