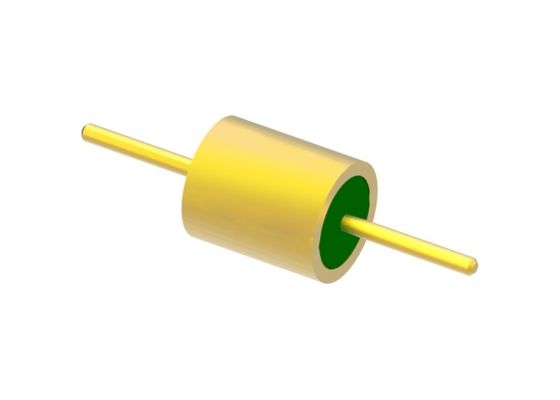

1-Pin hermetische 50 Ohm Glas-zu-Metall-Dichtungsverbinder RF-Durchführung für kundenspezifische Gehäuse M1720
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Stift: | Einzelstift |
|---|---|---|---|
| Stiftmaterial: | Kovar 4J29 | Glasmaterial: | 7052.7070, DM308 |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Zertifikat: | ROHS ISO-9001-2015 |
| Paket: | Glas bis Metalldichtungen | Impedanz: | RF 50 Ohm |
| Markenname: | ELT(Elite) | ODM: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | 1-Pin hermetische RF-Durchführung,50-Ohm-Glas-zu-Metall-Dichtungsverbinder,RF-Durchführung für kundenspezifische Gehäuse |
||
Einzelstift hermetisch 50 Ohm Glas-zu-Metall-Dichtungen HF-Durchführung für kundenspezifische Gehäuse
Spezifikation von JM5065:
| Produktname | Hermetische Glas-zu-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Stift |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7052 oder 7070 oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC-18GHz |
| VSWR | 1.35 |
| Spannungsfestigkeit | ≥500V |
|
Hermetizität Leckrate |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. bei 1 atm |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Einleitung
Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen /Mehrstiftsteckverbinder /Steckverbinder wird auch Glasisolator genannt. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelleiter hat eine Vielzahl von Anschlussarten wie Drahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und wurden in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Drahtbonden, Löten und Stecken zur Auswahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen im Avionik-, Luft- und Raumfahrt- sowie Automobilbereich. Es kann mit SMA- und Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω HF-Einzelstift JM-Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelstift JM Standardserie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelstift JM Nicht-Standardserie | Löten, Stecken und Bonden zur Auswahl |
| DC-Einzelstift JK-Serie | Löten und Bonden zur Auswahl |
| DC-Einzelstift JK Standardserie | Löten und Bonden zur Auswahl |
| DC-Einzelstift JK Nicht-Standardserie | Löten und Nagelkopf-Bonden zur Auswahl |
|
Mehrstiftsteckverbinder JMC-Serie
|
1-9 Stifte mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Große Auswahl |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-zu-Metall-Dichtungssteckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
