50 Ohm RF Einzelstiftstecker hermetisch dicht Glas-Metall-Verschluss M2014-16-JH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Zertifikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Stift: | Einzelstift |
| Glas: | 7052.7070, DM308 | Herme: | <1,01325 x 10E-08 Std.cc/s |
| Paket: | Glas bis Metalldichtungen | Form: | Sinterglas zu Kovar Metalldichtung |
| Markenname: | ELT(Elite) | Größe: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | 50 Ohm RF Einzelstiftstecker,Hermetische Glas-Metalldichtung,M2014-16-JH abgedichteter Stecker |
||

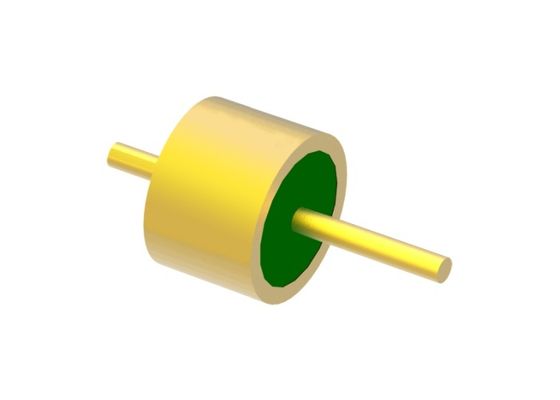

Einzelstift 50 Ohm HF hermetische Glas-Metall-Abdichtung mit Golddraht-Bonding-Oberfläche
Spezifikation von M2014-16-JH:
| Produktname | Hermetische Glas-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Stift |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7052 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC-18GHz |
| VSWR | 1.35 |
| Spannungsfestigkeit | ≥500V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Eigenschaften:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddraht-Bonding, Löt- und Steckverbindung als Wahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen im Avionik-, Luft- und Raumfahrt- sowie Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1.27um vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte

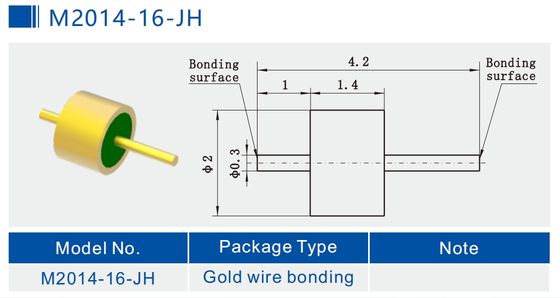

Detailliertes Bild (mm) von M2014-16-JH
Katalog-Glas-zu-Metall-Hermetikdichtungen.pdf
Hermetische Glas-Metall-Dichtungen HF/DC-Durchführungen /Mehrstiftsteckverbinder /Steckverbinder wird auch Glasisolator genannt. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedrigem Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkernleiter hat eine Vielzahl von Anschlussstilen wie Golddraht-Bonding, Löten und Steckverbindung usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben in den letzten Jahren in der Elektronikfertigungsindustrie weite Verbreitung gefunden.
Produktliste:
| 50Ω HF-Einzelstift JM-Serie | Löt-, Steck- und Bonding-Option |
| 50Ω HF-Einzelstift JM Standardserie | Löt-, Steck- und Bonding-Option |
| 50Ω HF-Einzelstift JM Nicht-Standardserie | Löt-, Steck- und Bonding-Option |
| DC-Einzelstift JK-Serie | Löt- und Bonding-Option |
| DC-Einzelstift JK Standardserie | Löt- und Bonding-Option |
| DC-Einzelstift JK Nicht-Standardserie | Löt- und Nagelkopfbonding-Option |
|
Mehrstiftsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-Metall-Dichtungssteckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
