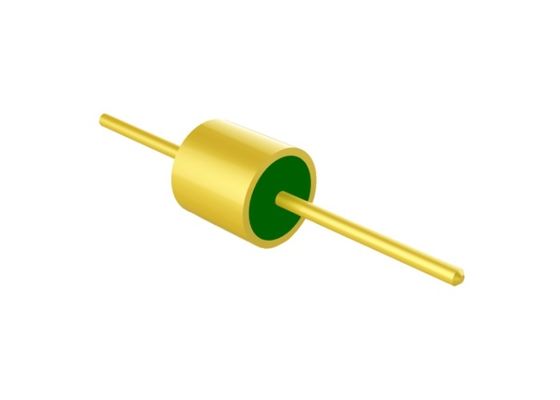

1-Pin hermetische 50 Ohm Glas-zu-Metall-Dichtungsverbinder RF-Durchführung für kundenspezifische Gehäuse M2520
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Überzug: | Vergoldet | Stift: | Einzelstift |
|---|---|---|---|
| Stiftmaterial: | Kovar 4J29 | Glasmaterial: | 7052.7070, DM308 |
| Herme: | <1,01325 x 10E-08 Std.cc/s | Zertifikat: | ROHS ISO-9001-2015 |
| Paket: | Glas bis Metalldichtungen | Impedanz: | RF 50 Ohm |
| Markenname: | ELT(Elite) | ODM: | kann nach Ihren Anforderungen angepasst werden |
| Hervorheben: | 1-Pin hermetische RF-Durchführung,50-Ohm-Glas-zu-Metall-Dichtungsverbinder,M2520 Durchführung für kundenspezifische Gehäuse |
||
Einzelner Stift hermetisch 50 Ohm Glas-zu-Metall-Dichtungen HF-Durchführung für kundenspezifische Gehäuse

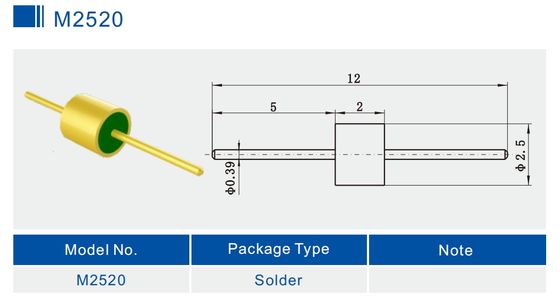

Spezifikation von M2520:
| Produktname | Hermetische Glas-zu-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Stift |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7052 oder 7070 oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC-18GHz |
| VSWR | 1.35 |
| Spannungsfestigkeit | ≥500V |
|
Hermetizität Leckrate |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/Sek. @ 1 atm |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Einleitung
Hermetische Glas-zu-Metall-Dichtungen HF/DC-Durchführungen /Mehrstiftsteckverbinder /Steckverbinder wird auch Glasisolator genannt. Sie werden hauptsächlich verwendet, um Mikrowellensignale, Leistungssignale und Steuersignale zwischen Modulen und Modulen, Modulen und Komponenten mit Gasversiegelungsanforderungen zu übertragen. Sie sind eine der kritischsten Komponenten in Versiegelungskomponenten.
Das Glas mit niedrigem dielektrischem Verlustfaktor und niedriger dielektrischer Verlustzahl wird als Isolier- und Stützmaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung, die bei hoher Temperatur gesintert wird, und die Oberfläche ist vergoldet. Der Mittelkontakt hat eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und wurden in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Merkmale:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Stecken als Wahlmöglichkeit
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, Satelliten, Radar und anderen im militärischen, avionischen, luftfahrttechnischen und automobilen Bereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-1,27 µm vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hohe kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω HF-Einzelstift JM-Serie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω HF-Einzelstift JM Standardserie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| 50Ω HF-Einzelstift JM Nicht-Standardserie | Löten, Stecken und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK-Serie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK Standardserie | Löten und Bonden als Wahlmöglichkeit |
| DC-Einzelstift JK Nicht-Standardserie | Löten und Nagelkopf-Bonden als Wahlmöglichkeit |
|
Mehrstiftsteckverbinder JMC-Serie
|
1-9 Pins mit 1-3 Reihen als Wahlmöglichkeit |
| Kundenspezifische Abmessungen |
Breite Palette |
HINWEIS:
Wir haben über 100.000 Arten von Hermetische Glas-zu-Metall-Dichtungssteckverbinder, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
