7-Pin-Nagelkopf-Glas-Metall-Hermetische-Dichtungs-Header mit Golddraht-Bonding-Oberfläche MC-630-JH
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 7 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Markenname: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Hervorheben: | Hermetischer Header mit Golddraht-Bonding-Oberfläche,Glas-Metall-Hermetische-Dichtungs-Header,7-Pin-Nagelkopf-Hermetischer-Header |
||

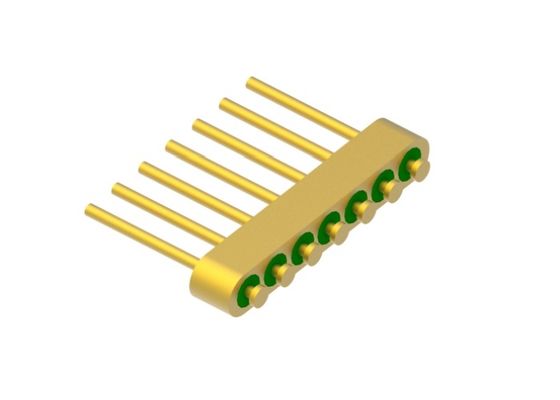

7-Pin-Nagelkopf-Hermetischer-Multipin-Header mit Golddraht-Bonding-Oberfläche
Spezifikation von MC-630-JH:
| Produktname | 7-Pin-Hermetischer-Nagelkopf-Multipin-Header |
| Impedanz | NA |
| Typ | 7 Pins |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
Typ 7070
Grün
|
| Frequenzbereich | NA |
| VSWR | NA |
| Spannungsfestigkeit | ≥100V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |

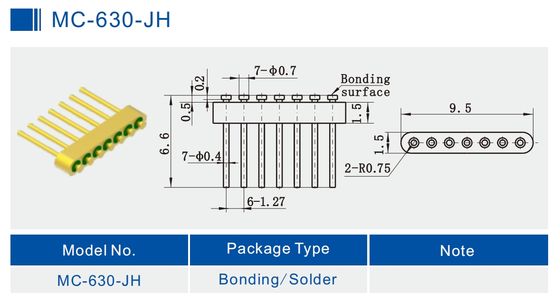

Detailbild (mm) von MC-630-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
---------------------------------------------------------------------------------------------------------------------------------------
Andere hermetische Multi-Pin-Header:
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
Einführung
Hermetische Glas-Metall-Dichtungen RF/DC-Durchführungen /Multi-Pin-Header /Steckverbinder wird auch genannt Glasisolator. Sie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuersignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedriger Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Trägermaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung die bei hoher Temperatur gesintert und die Oberfläche vergoldet ist. Der Innenleiter hat eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und haben sich in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet.
Eigenschaften:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Steckmethode zur Auswahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen in Militär, Luftfahrt, Raumfahrt und Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-Militärische Qualität mit 1,27 um vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hoch kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω RF Einzelstift JM Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω RF Einzelstift JM Standard Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω RF Einzelstift JM Nicht-Standard-Serie | Löten, Stecken und Bonden zur Auswahl |
| DC Einzelstift JK Serie | Löten und Bonden zur Auswahl |
| DC Einzelstift JK Standard Serie | Löten und Bonden zur Auswahl |
| DC Einzelstift JK Nicht-Standard-Serie | Löten und Nagelkopf-Bonden zur Auswahl |
|
Multi-Pin-Header JMC Serie
|
1-9 Pins mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Große Auswahl |
HINWEIS:
Wir haben über 100.000 Arten von Hermetischen Glas-Metall-Dichtungssteckern, Wenn der von Ihnen verwendete Stecker nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
