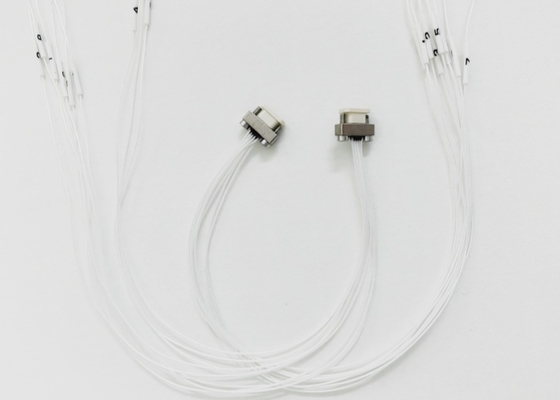

Nano-D-Anschluss Männlicher Stecker 9 Pins ~ 69 Kontakte Krempdraht Länge 200cm
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Mitteldirigent: | Kupferlegierung, Goldplattierung | Außenleiter: | Aluminiumlegierung, Nickelplattierung |
|---|---|---|---|
| Kontakt/Pin: | 9pins ~ 69pins | Dielektrische Isolierung: | SPÄHEN |
| Isolationsresistenz: | ≥5000m Ω | DWV: | 250 V |
| Drahtlänge: | 100 mm, 200 mm, 300 mm, 500 mm, 1000 mm | Lagermenge: | Bitte überprüfen Sie uns. |
| Hervorheben: | J55A Nano-D-Anschluss männlicher Stecker,9-Pin-Goldplattierte D-Anschluss,mit einer Breite von mehr als 20 mm |
||
Produktbeschreibung:
Der ultra-miniaturisierte rechteckige J55A-Steckverbinder enthält 10 Spezifikationen: 9, 13, 15, 21, 25, 31, 37, 51, 65, 69 Kontakte; Verwendet verdrillte Nano-Pins (elastische Twist-Pins) und einen Abstand oder ein Raster von 0,635 mm, geringe Größe, Stecker und Buchse werden im Allgemeinen durch Schraube und Mutter verbunden, und Stecker und Buchse sind weich und die Verriegelung ist zuverlässig. Ein Ende mit verdrilltem Pin ist der Stecker, das andere Ende mit Buchse ist die Buchse, das Ende mit der Feststellschraube ist das freie Ende und das andere Ende mit der Anschlussmutter ist das feste Ende. Das freie Ende und das feste Ende der herkömmlichen Paarung werden durch die Feststellschraube und die Anschlussmutter verschraubt und verriegelt. Die Querschnittsfläche des Produkt-Crimpdrahtes beträgt 0,035 mm².
Es eignet sich für die Verbindung verschiedener elektrischer und Schaltungssysteme mit hohen Anforderungen an Dichte, Miniaturisierung, geringes Gewicht und hohe Zuverlässigkeit, um den Anforderungen an geringes Gewicht und Miniaturisierung des Systems gerecht zu werden. Diese Nano-Miniatur-Steckverbinder bieten Premium-Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen.
Technische Daten:
| Produktmodell | J55A-9TJLC-200 (9-polig, Stecker, Drahtlänge 200 mm) | ||
| Materialien & Ausführung | |||
| Impedanz | / | Mittelleiter | Kupferlegierung, Vergoldung |
| DWV | 250V | Außenleiter | Aluminiumlegierung, Vernickelung |
| Isolationswiderstand | >5000MΩ | Isolationsdielektrikum | PEEK |
| Temperatur | Betriebstemperatur: -55℃~+125℃ Lagertemperatur: -55℃~+125℃ | ||
| Sonstige Indizes | Passendes Kabel: AFR-250, weißer Draht 0,035 mm2 | ||
Außenabmessungdes J55A Nano D-Steckers mit AFR-250 Drahtlänge 200 cm
Bitte kontaktieren Sie uns für weitere Details.
Anwendungen:
Xi'an Elite Electronic ist ein zuverlässiger Hersteller von HF-Koaxialsteckern und -Adaptern, Kabelkonfektionen, Micro-D-Steckern, Nano-D-Steckern, der seit über 22 Jahren die Luft- und Raumfahrt-, Luftfahrt-, Navigations-, Satelliten-, Radar- und Kommunikations- sowie die Elektronikindustrie bedient. Anpassung:Produkt-Anpassungsdienste für Micro-D-Steckverbinder:
Elite Electronic kann verschiedene Kontakte liefern, wie z. B. 12 Pins, 24 Pins, 35 Pins, 39 Pins, 41 Pins
Verpackung und Versand:
Produktverpackung und Versand fürNano
D SteckverbinderSerien-Steckverbinder:Der Nano-D-Steckverbinder wird sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten. Jeder Steckverbinder wird in stoßdämpfenden Schaumstoff gelegt und dann in einem stabilen Karton verpackt, um Schäden während des Transports zu vermeiden.Für den Versand verwenden wir vertrauenswürdige Spediteure, um das Produkt rechtzeitig an Ihre Haustür zu liefern. Unser Verpackungsteam kümmert sich sorgfältig um die Vorbereitung Ihrer Bestellung für den Versand, um sicherzustellen, dass sie in einwandfreiem Zustand ankommt.
