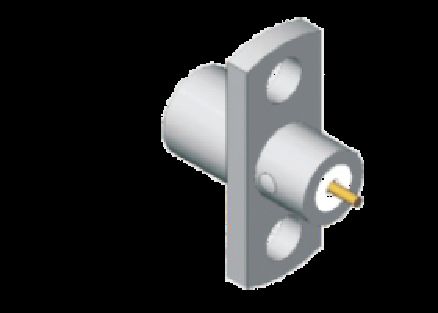

Edelstahl SMP Stecker, halb-rastend, für Frontplattenmontage, SMP-Stecker, 2-Loch-Flanschmontage, begrenzte Rastung, Frequenz bis zu 18 GHz

Produktbeschreibung:

Der SMP-Steckverbinder ist ein Push-on-Subminiatur-HF-Koaxialsteckverbinder, der für Anwendungen mit hohen Frequenzen bis zu 40 GHz entwickelt wurde. Er ist bekannt für seine kompakte Größe und zuverlässige Leistung, was ihn ideal für den Einsatz in verschiedenen elektronischen Geräten, Systemen, Kommunikations-, Stacom-, Radar- und so weiter für die Verbindung zwischen Platinen macht. Er kann größeren Montageplatz sparen, um eine hochdichte Platinenverbindung zu realisieren. Der Stecker hat drei Strukturen: Volle Rastung, begrenzte Rastung (auch als Semi-Rastung, halbe Rastung bezeichnet) und glattes Rohr (einschließlich Fangkorb).

Je nach Anwendung kann der Benutzer den Stecker mit unterschiedlichen Strukturen wählen. Wenn der Benutzer keine Frequenzunterbrechung benötigt, kann er die volle Rastung wählen. Die volle Rastung hat die maximale Steckkraft, die beste Vibrationsfestigkeit und Schlagfestigkeit. Sie wird häufig für Kabelverbindungen verwendet.

Wenn der Benutzer viele Steckvorgänge benötigt, kann er die begrenzte Rastung (auch als Semi-Rastung, halbe Rastung bezeichnet) verwenden. The Steckkraft ist mittelmäßig basierend auf der glatten Rohrstruktur. Sie wird häufig für PCB-Montage und Blindsteckverbindungen verwendet.

Wenn der Benutzer mehr SMP-Steckverbinder von Platine zu Platine montieren muss oder muss, kann er die glatte Rohrstruktur wählen. Das glatte Rohr hat die gleiche Einsteck- und Aussteckkraft und ermöglicht axiale und radiale Fehlausrichtung. Es wird häufig in Blindsteckverbindungen verwendet.

Die Außenabmessungen des SMP-Stecker mit begrenzter Rastung aus Edelstahl (Einheit: mm): SMP-JFD127G

Anderer Edelstahl SMP-Stecker mit 2-Loch-Panelmontage Ähnliches Modell: SMP-JFD129G Serie

Anderer Edelstahl SMP-Stecker mit 2-Loch-Panelmontage Ähnliches Modell: SMP-JFD19G Serie, diese Serie haben wir auch mit glattem Rohr.

Weitere Produkte, kontaktieren Sie uns bitte frei für den Katalog der Flanschmontage-SMP-Steckverbinder unter sales3@xa-elite.com.cn

Anwendung:

Xi'an Elite Electronic ist ein führender Hersteller von HF-Steckverbindern & Adaptern, Mikrowellen-/Hohlleiterkomponenten & Kabelbaugruppen, der seit mehr als 23 Jahren in den Bereichen Luft- und Raumfahrt, Luftfahrt, Navigation, Satellit, Radar, Kommunikation tätig ist.

Anpassung:

Produkt-Kundendienstleistungen für SMP-HF-Steckverbinder sind verfügbar:

Markenname: ELT

Mindestbestellmenge: 200 Stück

Preis: Abhängig von der Menge

Bitte senden Sie uns die Zeichnung oder Details und wir werden unseren Ingenieur die Bewertung arrangieren lassen oder wir empfehlen Ihnen ein alternatives Modell oder liefern Ihnen unsere Lösung.

Wir können auch die Anpassung für die Steckverbinder liefern, wie z.B. SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92mm, 2,4mm, 1,85mm, Micro-D-Steckverbinder, HF-Abschlusswiderstände, Antennen, Filter, Leistungsteiler, Koppler.

Verpackung und Versand:

Verpackung für SMP-HF-Flanschmontage-Steckverbinder:

1 Stück/ kleiner Plastikbeutel

10 Stück/ größerer Plastikbeutel

100 Stück/ Karton

Der SMP-HF-Stecker wird sicher in einem kleinen Karton verpackt, um seinen Schutz während des Versands zu gewährleisten. Der Karton ist mit dem Produktnamen und den Spezifikationen zur einfachen Identifizierung beschriftet.

Für den Versand wird der SMP-HF-Stecker in einen Karton gelegt. Wir liefern die Sendungsnummer nach dem Versand.
