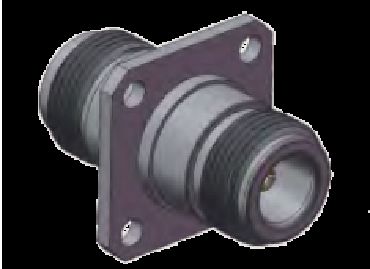

Copper Alloy Nickel Plating N Type 4 Hole Flange Panel Mount Jack to Jack Adapter 11GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Material: | Kupferlegierung | Geschlecht: | Jack zu Jack |
|---|---|---|---|
| Produktname: | N-Typ-Buchse-auf-Buchse-Adapter | Schlüsselwörter: | 4 Verbindungen für Lochflanschplatten |
| Artikel: | HF-Koaxialadapter | Anwendung: | RF |
| Oberflächenbeschichtung: | Nickelbeschichtung | Frequenz: | 11GHz |
| Hervorheben: | Copper alloy N type flange adapter,Nickel plating RF coaxial connector,4 hole panel mount jack adapter |
||
Kupferlegierung Nickelbeschichtung N-Typ Gerade 4-Loch-Flanschmontage-Buchse zu Buchse Koaxialadapter bis 11 GHz
Produkteinführung
Der N-Typ-Steckverbinder ist ein Gewinde-Steckverbinder mittlerer Leistung, der sich durch hohe Zuverlässigkeit, robuste Vibrationsfestigkeit und außergewöhnliche mechanische und elektrische Leistung auszeichnet. Er wurde speziell für den Anschluss von HF-Kabeln oder Mikrostreifenleitungen in HF-Schaltungen von Mikrowellengeräten und digitalen Kommunikationssystemen entwickelt.
Mit einem breiten Frequenzbereich, überlegener Leistung und langer Lebensdauer wird dieser Steckverbinder häufig in Funkgeräten und Instrumenten eingesetzt, die unter vibrierenden oder rauen Umgebungsbedingungen betrieben werden. Er findet auch häufig Anwendung in Bodenübertragungssystemen für HF-Koaxialkabelverbindungen. Sein Gewindedesign macht ihn besonders geeignet für Szenarien, die hohe Schutzstufen erfordern, sowie für Umgebungen, in denen andere Steckverbinder die anspruchsvollen Anforderungen in Bezug auf Temperatur, Druck oder Vibration nicht erfüllen.
Spezifikationen
| Produktmodell | N-KFK |
|---|---|
| Technisch | Materialien & Oberfläche |
| Impedanz: 50Ω | Mittelkontakt: Kupferlegierung, Vergoldung |
| DWV: 1500V | Außenleiter: Kupferlegierung, Vergoldung |
| Isolationswiderstand: >5000MΩ | Isolierdielektrikum: PTFE |
| Temperatur: Betriebstemperatur: -55℃~+125℃ Lagertemperatur: -55℃~+125℃ | |
| Frequenzbereich: 0,3 MHz~11 GHz | |
Umrisszeichnung
Hauptmerkmale
- Hohe Vielseitigkeit: Geeignet für verschiedene HF- und Mikrowellengeräte und -systeme
- Breiter Frequenzbereich: Unterstützt Signalfrequenzen von 0 bis 11 GHz (erweiterte Typen bis 18 GHz)
- Einfache Handhabung: Steckverbindung für einfaches Ein- und Ausstecken, wiederverwendbar
- Hohe Zuverlässigkeit: Ausgezeichnete Robustheit und Intermodulationsleistung
- Hohe mechanische Festigkeit: Hält Hochleistungs-, Hochspannungs- und Hochfrequenzumgebungen stand
- Starke Anti-Aging-Leistung: Behält stabile Leistung unter rauen Bedingungen bei
- Hervorragender Kontakt und Signalübertragung: Geringer Kontaktwiderstand sorgt für überlegene Signalqualität
- Hohe Wetterbeständigkeit: Mittleres Schraubverriegelungssystem bietet hervorragende Wetterbeständigkeit
Anwendungen
- Messtechnik
- Automobil
- Satcom
- Computer/LANs
- Telekommunikation
- Avionik, Radare
- Telekommunikationssysteme
- Navigationssysteme
- Forschungszentren
- Satellitenkommunikation
Verpackung (Referenz)
