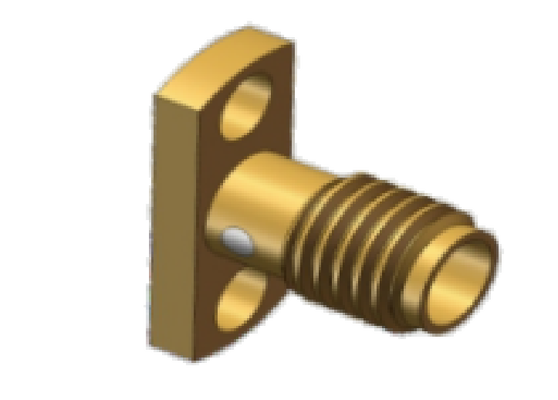

Goldplattierte Kupferlegierung SSMA Jack 2 Löcher Flansche Montage bis 18 GHz Verwendung für Mikrowellenkommunikationssysteme
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SSMA-Mikrostreifen-Buchsensteckverbinder für Flanschmontage | Modell: | SSMA-KFD131 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Gehäuse: | Edelstahl, Passivierung |
| Kontakte: | Kupferlegierung, Goldbeschichtung | Isolator: | PTFE |
| Isolationswiderstand: | >5000MΩ | DWV: | 750V |
| Impedanz: | 50Ω | Temperatur: | -55℃~+125℃ |
| Auf Lager: | Vorrätige Proben | ||
| Hervorheben: | Vergoldete SSMA-HF-Anschluss,Verbindungsstücke für die Befestigung von Flanschen aus Kupferlegierungen,Mikrowellenkommunikationsanschluss mit 18 GHz |
||
Beschreibung des Produkts:
|
Elektrische Eigenschaften
|
||
|
Impedanz
|
50Ω
|
|
|
Frequenzbereich
|
Gleichspannung ~ 18 GHz
|
|
|
Nennspannung
|
250VRMS
|
|
|
Dielektrika Spannungswiderstand
|
750VRMS
|
|
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|
|
|
Außenleiter
|
Normal≤2,5 mΩ
|
|
Zentralleiter
|
Normal≤4mΩ
|
|
|
VSWR
|
≤ 13
|
|
| VSWR | Gleichspannung ~ 18 GHz | 18 GHz bis 26,5 GHz | 26.5 ~ 40 GHz | |
| Gerade. | ≤ 13 | ≤ 135 | ≤ 14 | |
| Richtiger Winkel | ≤ 13 | |||
| Adapter | ≤ 13 | ≤ 135 | ≤ 14 | |
| Andere | ≤ 13 |
Die Umrissdimension von Kupferlegierung Goldplattierung SSMA RF Connector Female Flange Mount Modell: SSMA-KFD131
Anwendungen:
Xi'an Elite Electronic ist ein führender Hersteller von HF-Anschlüssen und Adaptern, Mikrowellen-/Wellenleitkomponenten und Kabelbaugruppen, die in der Luft- und Raumfahrt, Luftfahrt, Navigation, Satelliten, Radar,Kommunikationseit mehr als 23 Jahren.
Anpassung:
Produktanpassungsleistungen für SSMP-Frauenflanschen nach Zeichnung:
Markenbezeichnung: ELT
MOQ: 200 Stück
Preis: je nach Menge
Bitte schicken Sie uns die Zeichnung oder Details und wir lassen unseren Ingenieur die Auswertung organisieren oder wir empfehlen uns das alternative Modell oder liefern Ihnen unsere Lösung.
Wir können auch die Anpassung für die Steckverbinder wieEinheitliche Anschlüsse, die für die Verwendung in der elektronischen Kommunikation verwendet werden, sind:HF-Ladungen,Antennen, Filter, Stromspalter, Kupplung...
Verpackung und Versand:
Verpackung fürSSMA-HF-Anschluss:
1 Stück/ kleine Plastiktüte
10 Stück/ größere Plastiktüte
100 Stück/ Karton
DieSSMA-HF-AnschlussDie Fläche des Fans ist in einem kleinen Karton verpackt, um den Schutz während des Versands zu gewährleisten.
Für die Schifffahrt werden dieSSMA-HF-AnschlussWir liefern die Nachverfolgungsnummer nach dem Versand.
