Ausführliche Produkt-Beschreibung
| Produktname: | SMA-HF-Anschluss | Modell: | SMA-KFD376 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Impedanz: | 50Ω |
| DWV: | 750V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Kupferlegierung, vergoldet |
| Mount-Methode: | 2-Loch-Flanschmontage | Geschlecht: | Männlich |
| Isolatoren: | PTFE | Anwendung: | HF-Testvorrichtung, Chassis, Telekommunikation |
| Hervorheben: | 18-GHz-SMA-HF-Anschluss,2 Löcher Flanzmontage SMA-Anschluss,50Ω HF-Anschluss für die Prüfvorrichtung |
||

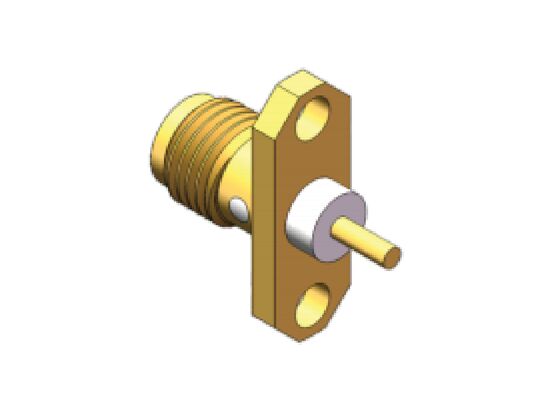

Kupferlegierung Buchse/Jack 2-Loch-Flanschmontage SMA HF-Steckverbinder bis 18 GHz
Produktbeschreibung
Der SMA HF-Steckverbinder ist ein extrem weit verbreiteter kleiner Gewinde-HF-Koaxialsteckverbinder. Er findet sich in einer Vielzahl von Kommunikationsgeräten und Testinstrumenten.
Kernmerkmale des SMA HF-Steckverbinders:
1) Kompakte Größe, platzsparend
Als ultraminiaturisierter Steckverbinder ist der SMA HF-Steckverbinder etwa halb so groß wie ein herkömmlicher N-Typ-Steckverbinder (etwa 1/5 seines Volumens) und extrem leicht. Dies macht ihn ideal für den Einsatz in elektronischen Geräten mit kompakten Platzverhältnissen und hohen Anforderungen an die Verdrahtungsdichte, wie z. B. Leiterplatten, Mikromodule und tragbare Instrumente.
2) Großer Frequenzbereich, hervorragende Leistung
Dies ist einer der größten Vorteile des SMA HF-Steckverbinders. Er verfügt über einen extrem großen Betriebsfrequenzbereich, normalerweise bis zu 0 - 18 GHz, und einige hochwertige oder speziell entwickelte Modelle können sogar bis 26,5 GHz reichen. Er kann Reflexionen und Verluste bei der Hochfrequenzsignalübertragung effektiv reduzieren und die Signalintegrität gewährleisten.
3) Hohe Zuverlässigkeit SMA HF-Steckverbinder
Im Gegensatz zur Bajonettverbindung von BNC-Steckverbindern verwendet der SMA HF-Steckverbinder einen Gewinde-Verriegelungsmechanismus. Dieses Design gewährleistet eine sehr feste Verbindung mit ausgezeichneter Vibrations- und Schlagfestigkeit, die ein versehentliches Lösen in rauen Umgebungen wirksam verhindern und eine langfristige Verbindungsstabilität garantieren kann.
Technische Daten
Außenabmessungen: Kupferlegierung Vergoldet Buchse 2-Loch-Flanschmontage SMA HF-Steckverbinder bis 18 GHz
Anwendungen
Xi'an Elite Electronics ist ein führender Hersteller von systematischen Verbindungslösungen, der Branchen bedient, darunter:
- Luft- und Raumfahrt
- Luftfahrt
- Navigation
- Radarsysteme
- Kommunikation
- Messgeräte
- Elektronik
Unsere Produkte verwenden erstklassige Materialien und strenge Herstellungsverfahren, um Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung & Versand
Verpackung: Jeder Kupferlegierungs-SMA-HF-Steckverbinder ist sicher in einem stabilen Karton mit Schaumstoffpolsterung verpackt, um Transportschäden zu vermeiden.
