Custom Right Angle SMA RF Cable Assembly DC-18GHz Mating CXN 3450 für das HF-Modul - Dual End angepasst
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Rechtwinkliges Rf-Kabel | Mittelkontakt des Steckverbinders: | Kupferlegierung, vergoldet |
|---|---|---|---|
| Steckergehäuse: | Edelstahl, Passivierung | Nennspannung: | 750V |
| Isolationswiderstand: | 5 000 Ohm | Frequenz: | Gleichstrom ~ 18 GHz |
| VSWR: | 1.35 Max. | Temperaturbereich: | -55℃~+125℃ |
| Kabel OD: | 7,4 mm | Paarungskabel: | EQV CXN 3450 |
| Kabelart: | Rechtwinkliger SMA-Stecker mit zwei Enden | Anpassung: | DC~18GHz als Client-Anfrage |
| Kabellänge: | Unterschiedliche Längen je nach Anfrage | Anwendung: | HF-Signalübertragung, HF-Modul |
| Impedanz: | 50Ohm | ||
| Hervorheben: | Gerade Winkel SMA-HF-Kabel,DC-18GHz-HF-Kabelmontage,Anpassbares SMA-HF-Kabel |
||
Produktbeschreibung
SMA RF-Kabelkonfektion
Elite Electronics SMA RF-Kabelkonfektionen, bestückt mit Sub-Miniature A (SMA)-Steckverbindern, sind der Industriestandard für HF-Verbindungslösungen. Mit einem kompakten Design, überlegener Hochfrequenzleistung und robuster, zuverlässiger Konnektivität liefern sie eine stabile Signalübertragung für kritische HF-Systeme. Bei der Auswahl von SMA RF-Kabelkonfektionen sind wichtige Überlegungen die 50-Ohm-Impedanz, der Frequenzbereich, der Kabeltyp und die Umgebungsanpassungsfähigkeit – alles entscheidend für die Optimierung der Systemeffizienz und Signalintegrität. Diese Hochleistungs-Konfektionen werden häufig in der Mikrowellenkommunikation, im Testen und Messen, in der Luft- und Raumfahrt, in der Satellitenkommunikation und in der 5G-Infrastruktur eingesetzt und dienen als Kernkomponenten für schnelle, hochzuverlässige HF-Signalverbindungen.
Fertigungskapazitäten
Als professioneller Hersteller von HF-Steckverbindern und HF-Kabelkonfektionen betreiben wir mehrere dedizierte Montageproduktionslinien, um eine schnelle Reaktion und pünktliche Lieferung für kundenspezifische Kundenanforderungen zu gewährleisten. Unsere SMA RF-Kabelkonfektionen decken einen breiten Frequenzbereich von DC bis 18 GHz ab und bieten vielseitige, anwendungsspezifische Lösungen für verschiedene industrielle und kommerzielle HF-Anwendungsfälle. Wir sind spezialisiert auf die Produktion von Standard- und kundenspezifischen HF-Kabelkonfektionen und erfüllen die strengen Leistungsanforderungen von Hochfrequenz-HF-Systemen.
Kompatible HF-Koaxialkabel
.086 Kabel, .141 Kabel, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, SFF-Serienkabel, flexibles HF-Kabel, semi-flexibles Kabel, semi-rigides Kabel, RG178 Kabel, RG316 Kabel, verlustarmes temperaturstabilisiertes Phasenphasenkabel, gepanzertes Testkabel, super flexibles HF-Kabel, Millimeterwellenkabel
HF-Kabelsteckverbinder, die wir herstellen
SMA, SSMA, SMP, SMPM, SMPS (kleiner als SMPM), ASMP (größer als SMP), N-Typ, TNC, TNCA, 2,92 mm, 2,4 mm, 1,85 mm, 3,5 mm, 1,0 mm, 0,8 mm
Hohlleiter-Konfektionen
Wir entwickeln und fertigen auch kundenspezifische Hochleistungs-Hohlleiter-Konfektionen, die unser umfassendes HF-Verbindungsproduktportfolio ergänzen, um alle Ihre integrierten HF-Systemanforderungen zu erfüllen.
Technische Daten
Beide Enden SMA-Stecker SMA-Stecker HF-Kabelkonfektion mit unterschiedlicher Länge, Frequenz bis DC bis 18 GHz
| Technisch | Materialien & Ausführung | ||
| Impedanz | 50 Ohm | Mittelader des Steckverbinders A, B | Kupferlegierung, Vergoldung |
| DWV | 1000V | Außenleiter des Steckverbinders A, B | Edelstahl, Passivierung |
| Isolationswiderstand | ≥5000 MΩ | Kupplungsleitung | EQV CXN 3450 |
| Frequenz | DC~18GHz | Kabel-OD | 7,4 mm |
| Temperatur | Betriebstemperatur: -55°C~+125°C Lagertemperatur: -55°C~+125°C | ||
| Andere Index | VSWR<1,35 | ||
Außenabmessungenvon rechtwinkligem SMA Stecker zu rechtwinkligem SMA-Stecker HF-Kabelkonfektion
Anwendungen
Elite Electronics Rechtwinklige HF-Kabelkonfektionen werden häufig in den Bereichen Luftfahrt, Navigation, Raumfahrt, Satellitenkommunikation, Radar, Antennen, Mikrowellenkommunikation & digitale Kommunikation, Elektronik und Messtechnik eingesetzt.
Kommunikationsfeld
Unsere rechtwinklige HF-Kabelkonfektion ist ideal für 5G-Basisstationen, Satellitenkommunikationsgeräte, drahtlose Geräte und mehr. Sie ermöglicht zuverlässige Verbindungen zwischen HF-Modulen und Schlüsselkomponenten wie Antennen und Filtern und gewährleistet eine stabile Hochfrequenzsignalübertragung.
Test & Messfeld
Die HF-Kabelkonfektionen sind speziell für die Prüfanschlussverbindungen von Präzisionsinstrumenten wie Spektrumanalysatoren und Netzwerkanalysatoren konzipiert. Mit hoher Präzision und geringem Einfügedämpfung liefern sie genaue und konsistente Messdaten für HF-Testanwendungen.
Luft- und Raumfahrtfeld
Geeignet für Radarsysteme, Navigationsgeräte und elektronische Geräte für die Luft- und Raumfahrt, sind unsere rechtwinkligen HF-Kabelkonfektionen so konstruiert, dass sie extremen Betriebsumgebungen standhalten und strenge Anforderungen an Hochfrequenz- und ultra-zuverlässige Signalübertragung erfüllen.
Medizintechnikfeld
Für High-End-Medizingeräte wie Magnetresonanztomographie (MRT)-Systeme vermeiden unsere nicht-magnetischen SMA-rechtwinkligen HF-Kabelkonfektionen effektiv magnetische Feldstörungen und gewährleisten so die Präzision der medizinischen Diagnose und Bildgebung.
Verpackung & Versand
Verpackung:

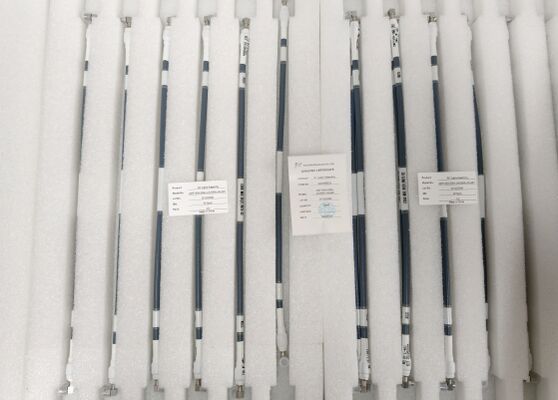

Die HF-Kabelkonfektionen werden sorgfältig in einem Karton verpackt, um einen sicheren Transport zu gewährleisten. Das Kabel wird mit schützender Schaumstoffpolsterung gesichert, um Beschädigungen während des Versands zu vermeiden. Die Box ist mit Produktname und Spezifikationen für eine einfache Identifizierung gekennzeichnet.
Versand:
Wir bieten schnellen und zuverlässigen Versand für die HF-Kabelkonfektion. Nach dem Versand erhalten Sie eine Tracking-Nummer Ihrer Sendung.
Anfrage
F1: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein professioneller Hersteller von HF/Mikrowellen-Verbindungskomponenten mit über 23 Jahren reicher Erfahrung in der Herstellung von HF-Steckverbindern, HF-Kabelkonfektionen und HF-Verbindungskomponenten.
F2: Welche Produkte können Sie derzeit anbieten?
A: Wir liefern ein vollständiges Sortiment an HF/Mikrowellen-Komponenten, darunter HF-Steckverbinder, HF-Adapter, HF-Kabelkonfektionen, Hohlleiterprodukte, Glas-Metall-Hermetiksteckverbinder, Micro-D-Sub-Steckverbinder, Mikrowellen-Drehgelenke und andere kundenspezifische Mikrowellen-Verbindungskomponenten.
F3: Ist eine kostenlose Probe verfügbar?
A: Ja, kostenlose Muster sind für vorrätige HF-Produkte mit Frachtsammlung für globale Kunden verfügbar.
F4: Kann Ihr Unternehmen Anpassungen akzeptieren?
A: ODM-Anpassung ist sehr willkommen. Gestützt auf über 23 Jahre professionelle ODM-Erfahrung bietet Elite Electronics One-Stop-Anpassungsdienste, einschließlich Produktdesign, F&E, Entwicklung und Integration für alle Ihre HF-Verbindungsproduktanforderungen, einschließlich der HF-Kabelkonfektion mit unterschiedlicher Länge.
F5: Was sind die Zahlungsbedingungen?
A: Wir unterstützen flexible globale Zahlungsbedingungen: L/C, T/T, Western Union, Trade Assurance (einschließlich Kreditkarte & T/T-Zahlungen) und andere gängige internationale Zahlungsmethoden.
F6: Was ist die Lieferzeit?
A: • Musterbestellungen: 5 Werktage
• Großbestellungen von HF-Steckverbindern: 3-4 Wochen (abhängig von Bestellmenge, ODM-Anforderungen und Produktspezifikationen)
• Großbestellungen von HF-Kabelkonfektionen: 8-13 Wochen
F7: Wie werden Sie mir Waren liefern?
A: Wir arbeiten mit führenden internationalen Express-Spediteuren (DHL, UPS, FedEx, TNT) für schnelle Lieferung mit wettbewerbsfähigen Frachtraten für globale Sendungen zusammen. Luftfracht und Seefracht sind ebenfalls für Großbestellungen von HF-Produkten verfügbar, um unterschiedliche Versandbedürfnisse zu erfüllen.
F8: Wie lange muss ich warten, bis meine Waren ankommen?
A: • Lufttransport: 5-8 Werktage (weltweite Lieferung)
• Internationaler Express: 3-8 Werktage (Tür-zu-Tür-Lieferung)
F9: Wie ist die Qualität Ihrer Produkte?
A: Als vertrauenswürdiger hochwertiger Lieferant für zahlreiche nationale High-Tech-Projekte betrachten wir die Produktqualität als Kern unserer Entwicklung. Wir verfügen über ein professionelles, strenges Qualitätskontrollteam (QC) und standardisierte Produktionsprozesse. Alle Produkte werden gemäß den internationalen Qualitätsstandards der HF-Industrie hergestellt und inspiziert, um überlegene Leistung und Zuverlässigkeit zu gewährleisten.
F10: Was ist Ihre Garantie?
A: Wir bieten eine 6-monatige Produktgarantie ab Lieferdatum. Elite Electronics legt großen Wert auf den globalen After-Sales-Service und bietet umfassende technische Unterstützung für alle unsere HF/Mikrowellen-Produkte.
