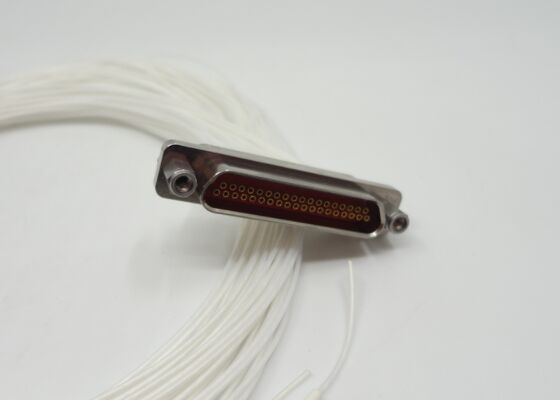

J30J-Serie Steckverbinder Rechteck 37 Kontakte Weibliche Steckdose mit Drahtlänge 300 mm für Radarsystem
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Steckverbinder der J30J-Serie | anderer Name: | Micro-D-Anschlüsse |
|---|---|---|---|
| Mitteldirigent: | Kupferlegierung, Goldplattierung | Außenleiter: | Aluminiumlegierung, Nickelplattierung |
| DWV: | 800 V | Kontaktabschluss: | Crimpen |
| Isolationswiderstand: | ≥5000 MΩ | Kontakt/Pin: | 37Kontakte |
| Isolationsdielektrikum: | PBT | Betriebstemp: | -55℃~+125℃ |
| Lagertemp.: | -55℃~+125℃ | Paarungskabel: | AFR-250, weißer Draht 0,10 mm2 ~ 0,15 mm2 |
| Drahtlänge: | 1000 mm, 500 mm, 300 mm, 200 mm, | Anpassung: | Unterschiedliche Drahtlänge |
| Hervorheben: | J30J-Serie weiblicher Steckdosisanschluss,37 Kontakte rechteckiger Stecker mit Draht,Radar-Anschluss mit 300 mm Draht |
||
Beschreibung des Produkts:
Die Mikro-Rechteckverbinder der Baureihe J30J sind für Anwendungen mit hohen Anforderungen konzipiert.Ultra-kompakte Größe, leichte Struktur und hohe ZuverlässigkeitAls hochdichte Miniaturanschlüsse, die für raue Umgebungen ausgelegt sind, ist die J30J-Serie eine wichtige Komponente in derMiniaturisierung und GewichtsoptimierungWir haben eine Reihe von
Kontaktsystem
Mit flexiblen Spannkontakten mit1.27 mm Berührungsspielraumfür eine stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen:9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte werden ausmit einer Breite von nicht mehr als 20 mmum einen geringen Kontaktwiderstand und eine hervorragende Korrosionsbeständigkeit zu gewährleisten.
Mit flexiblen Spannkontakten mit1.27 mm Berührungsspielraumfür eine stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen:9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte werden ausmit einer Breite von nicht mehr als 20 mmum einen geringen Kontaktwiderstand und eine hervorragende Korrosionsbeständigkeit zu gewährleisten.
Wohnraum und Schutz
Untergebracht in robustenAluminiumlegierung mit elektrolösem Nickelbeschichtungfür Langlebigkeit und wirksame Abschirmung.
Ausgerüstet mit einer Gewindeanbindung, um einesichere, schwingungsbeständige Verbindungin anspruchsvollen Betriebsbedingungen.
Untergebracht in robustenAluminiumlegierung mit elektrolösem Nickelbeschichtungfür Langlebigkeit und wirksame Abschirmung.
Ausgerüstet mit einer Gewindeanbindung, um einesichere, schwingungsbeständige Verbindungin anspruchsvollen Betriebsbedingungen.
Löschungsmöglichkeiten
Unterstützt mehrere Endungsstile, einschließlichLötendurchgang, rechte Winkel- / gerade PCB-Montage und Crimp-to-Wire-Montage.
Unterstützt mehrere Endungsstile, einschließlichLötendurchgang, rechte Winkel- / gerade PCB-Montage und Crimp-to-Wire-Montage.
Technische Daten:
Umriss der J30J-Serie Anschluss 37 Anschlüsse Weibliche Steckdose:
| Produktmodell |
J30J-37ZKP-200 (37 Pins, weibliche Steckdose, Drahtlänge 200 mm) |
||
| Technische | Materialien und Veredelung | ||
| Impedanz | / | Zentralleiter | Kupferlegierung, Goldplattierung |
| DWV | 800 V | Außenleiter | Aluminiumlegierung, Nickelplattierung |
| Widerstand gegen Isolierung | > 5000 MΩ | Dielektrische Isolierung | PBT |
| Temperatur | Betriebstemperatur: -55°C bis +125°C Lagertemperatur: -55°C bis +125°C | ||
Anwendungen:
Luft- und RaumfahrtRadar-, Satcom- und Telemetrie- und Steuerungssysteme
Elektronik:Kommunikationselektronik, Fahrzeuggeräte und -systeme
Hochwertige Industrie:Medizinische Ausrüstung, Prüfgeräte, Geräte zur Erkennung von Abgründen
Mikrowellen- und HF-Geräte:Miniaturtransceiver-Module, Verbindung von PCB zu PCB / PCB zu Kabel
Anpassung:
Personalisieren Sie Ihre J30J-Serien-Steckverbinder mit Elite Electronics
Wir können auch die speziellen Stifte wie die 12 Stifte, 24 Stifte, 35 Stifte, 39 Stifte, 41 Stifte anpassen, wir werden die Projektbewertung durch unseren Ingenieur vor der Anpassung arrangieren.
Verpackung und Versand:
- Verpackung:
Die Anschlüsse der J30J-Serie sind sicher in einer langlebigen Kartonbox verpackt, um Schäden beim Versand zu vermeiden.
- Versand:
Wir verwenden FedEx, DHL oder Luftversand, um die sichere und rechtzeitige Lieferung Ihrer J30J-Serienanschlüsse zu gewährleisten.
