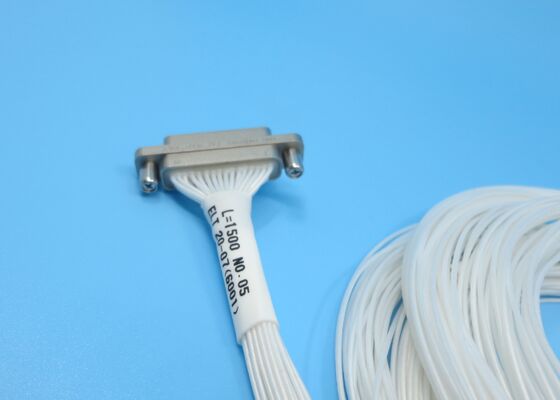

J30J-Serie Stecker Rechteck 37 Kontakte Männlicher Stecker mit Drahtlänge 1500 mm für die Signalübertragung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Steckverbinder der J30J-Serie | anderer Name: | Micro-D-Anschlüsse |
|---|---|---|---|
| Mitteldirigent: | Kupferlegierung, Goldplattierung | Außenleiter: | Aluminiumlegierung, Nickelplattierung |
| Kontakte: | Stempel | DWV: | 800 V |
| Kontaktabschluss: | Crimpen | Isolationswiderstand: | ≥5000 MΩ |
| Kontakt/Pin: | 37Kontakte | Isolationsdielektrikum: | PBT |
| Betriebstemp: | -55℃~+125℃ | Lagertemp.: | -55℃~+125℃ |
| Paarungskabel: | AFR-250, weißer Draht 0,10 mm2 ~ 0,15 mm2 | Drahtlänge: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Anpassung: | Unterschiedliche Drahtlänge | ||
| Hervorheben: | Rechteckverbindung der Baureihe J30J 37 Anschlüsse,Übertragung des Signals der männlichen Steckdose der Serie J30J,mit einer Breite von mehr als 20 mm |
||
Beschreibung des Produkts:
Die Mikro-Rechteckstecker der Baureihe J30J sind oDie Mikro-Rechteckstecker der Serie J30J, die für Luftfahrt- und tragbare Geräte optimiert wurden, kombinieren ultra-kompakte Größe, leichte Konstruktion und hohe Zuverlässigkeit.mit einer robusten Aluminiumlegierung und einer schwingungsbeständigen GewindeanbindungDiese Steckverbinder sorgen für eine stabile Signalübertragung in rauen Umgebungen und erleichtern die Miniaturisierung und Gewichtsreduktion moderner elektronischer Systeme.
Kontaktsystem
Mit flexiblen Spannkontakten mit1.27 mm Berührungsspielraumfür eine stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen:9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte sindmit einer Breite von nicht mehr als 20 mmum einen geringen Kontaktwiderstand und eine hervorragende Korrosionsbeständigkeit zu gewährleisten.
Mit flexiblen Spannkontakten mit1.27 mm Berührungsspielraumfür eine stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen:9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte sindmit einer Breite von nicht mehr als 20 mmum einen geringen Kontaktwiderstand und eine hervorragende Korrosionsbeständigkeit zu gewährleisten.
Wohnraum und Schutz
Untergebracht in der schrofen ALmit einem Gehalt an Kohlenwasserstoff von mehr als 0,5%für Langlebigkeit und wirksame Abschirmung.
Ausgerüstet mit einer Gewindeanbindung, um einesichere, schwingungsbeständige Verbindungin anspruchsvollen Betriebsbedingungen.
Untergebracht in der schrofen ALmit einem Gehalt an Kohlenwasserstoff von mehr als 0,5%für Langlebigkeit und wirksame Abschirmung.
Ausgerüstet mit einer Gewindeanbindung, um einesichere, schwingungsbeständige Verbindungin anspruchsvollen Betriebsbedingungen.
Löschungsmöglichkeiten
Unterstützt mehrere Endungsstile, einschließlichLötendurchgang, rechte Winkel- / gerade PCB-Montage und Crimp-to-Wire-Montage.
Unterstützt mehrere Endungsstile, einschließlichLötendurchgang, rechte Winkel- / gerade PCB-Montage und Crimp-to-Wire-Montage.
Technische Daten:
Umriss Abmessung der J30J-Serie Steckverbinder 37 Kontakte männlicher Stecker:
| Produktmodell |
J30J-37TJL-1500 (37 Pins, männlicher Stecker, Drahtlänge 1500 mm) |
||
| Technische | Materialien und Veredelung | ||
| Impedanz | / | Zentralleiter | Kupferlegierung, Goldplattierung |
| DWV | 800 V | Außenleiter | Aluminiumlegierung, Nickelplattierung |
| Widerstand gegen Isolierung | > 5000 MΩ | Dielektrische Isolierung | PBT |
| Temperatur | Betriebstemperatur: -55°C bis +125°C Lagertemperatur: -55°C bis +125°C | ||
Anwendungen:
Luft- und RaumfahrtRadar-, Satcom- und Telemetrie- und Steuerungssysteme
Elektronik:Kommunikationselektronik, Fahrzeuggeräte und -systeme
Hochwertige Industrie:Medizinische Ausrüstung, Prüfgeräte, Geräte zur Erkennung von Abgründen
Mikrowellen- und HF-Geräte:Miniaturtransceiver-Module, Verbindung von PCB zu PCB / PCB zu Kabel
Anpassung:
Personalisieren Sie Ihre J30J-Serien-Steckverbinder mit Elite Electronics
Wir können auch die speziellen Stifte wie die 12 Stifte, 24 Stifte, 35 Stifte, 39 Stifte, 41 Stifte anpassen, wir werden die Projektbewertung durch unseren Ingenieur vor der Anpassung arrangieren.
Verpackung und Versand:
- Verpackung:
Die Anschlüsse der J30J-Serie sind in einer langlebigen Kartonpackung mit Schäumstoff verpackt, um Schäden beim Versand zu vermeiden.
- Versand:
Wir verwenden zuverlässige Kurierdienste, um eine sichere und schnelle Lieferung zu gewährleisten.
