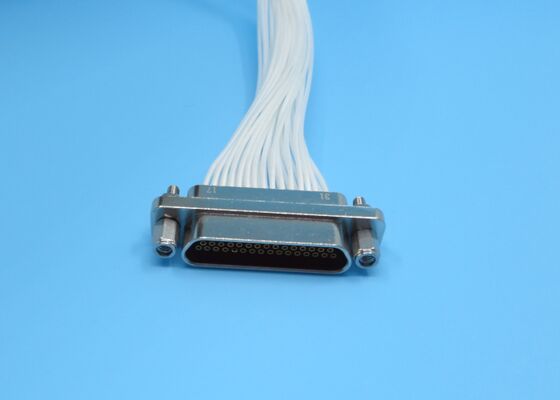

Steckverbinder der Serie J30J, rechteckige 51-Kontakte-Buchse mit Kabel für drahtlose Kommunikation
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Steckverbinder der J30J-Serie | anderer Name: | Micro-D-Anschlüsse |
|---|---|---|---|
| Mitteldirigent: | Kupferlegierung, Goldplattierung | Außenleiter: | Aluminiumlegierung, Nickelplattierung |
| Stil: | weiblicher Behälter | DWV: | 800 V |
| Kontaktabschluss: | Crimpen | Isolationswiderstand: | ≥5000 MΩ |
| Kontakt/Pin: | 51Kontakte | Isolationsdielektrikum: | PBT |
| Betriebstemp: | -55℃~+125℃ | Lagertemp.: | -55℃~+125℃ |
| Paarungskabel: | AFR-250, weißer Draht 0,10 mm2 ~ 0,15 mm2 | Drahtlänge: | 1000 mm, 500 mm, 300 mm, 200 mm |
| Anpassung: | Unterschiedliche Drahtlänge | ||
| Hervorheben: | Rechteckverbindung der Baureihe J30J 51 Anschlüsse,mit einer Breite von mehr als 20 mm,J30J Series connector with wire |
||
Produktbeschreibung:
Die Mikrorundsteckverbinder der Serie J30J sind für Anwendungen konzipiert, die ultrakompakte Größe, geringes Gewicht und hohe Zuverlässigkeit erfordern. Als hochdichte Miniatursteckverbinder, die für den Einsatz in rauen Umgebungen ausgelegt sind, ist die Serie J30J eine kritische Komponente für die Miniaturisierung und Gewichtsoptimierung moderner elektronischer Systeme.
Kontaktsystem
Bietet flexible Twist-Pin-Kontakte mit einem 1,27 mm Kontaktabstand für stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen: 9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte bestehen aus vergoldeter Kupferlegierung, um einen geringen Kontaktwiderstand und eine ausgezeichnete Korrosionsbeständigkeit zu gewährleisten.
Bietet flexible Twist-Pin-Kontakte mit einem 1,27 mm Kontaktabstand für stabile elektrische Leistung.
Verfügbare Kontaktkonfigurationen: 9, 15, 21, 25, 31, 37, 51, 66, 74 und 100 Pins.
Die Kontakte bestehen aus vergoldeter Kupferlegierung, um einen geringen Kontaktwiderstand und eine ausgezeichnete Korrosionsbeständigkeit zu gewährleisten.
Gehäuse & Abschirmung
Gehäuse aus robustem Aluminiumlegierung mit chemischer Vernickelung für Haltbarkeit und effektive Abschirmung.
Ausgestattet mit Gewindekupplung, um eine sichere, vibrationsfeste Verbindung unter anspruchsvollen Betriebsbedingungen zu gewährleisten.
Gehäuse aus robustem Aluminiumlegierung mit chemischer Vernickelung für Haltbarkeit und effektive Abschirmung.
Ausgestattet mit Gewindekupplung, um eine sichere, vibrationsfeste Verbindung unter anspruchsvollen Betriebsbedingungen zu gewährleisten.
Anschlussoptionen
Unterstützt mehrere Anschlussarten, einschließlich Lötanschluss, rechtwinklige / gerade PCB-Montage und Crimp-zu-Draht-Montage.
Unterstützt mehrere Anschlussarten, einschließlich Lötanschluss, rechtwinklige / gerade PCB-Montage und Crimp-zu-Draht-Montage.
Technische Daten:
Außenabmessungen des J30J-Steckverbinders mit 51 Kontakten, Buchse:
| Produktmodell |
J30J-51ZKP-500 (51 Pins, Buchse, Kabellänge 500 mm) |
||
| Technisch | Materialien & Oberfläche | ||
| Impedanz | / | Mittelleiter | Kupferlegierung, Vergoldung |
| DWV | 800V | Außenleiter | Aluminiumlegierung, Vernickelung |
| Isolationswiderstand | >5000MΩ | Isolationsdielektrikum | PBT |
| Temperatur | Betriebstemperatur: -55°C~+125°C Lagertemperatur: -55°C~+125°C | ||
Anwendungen:
Unsere HF-Steckverbinder dienen als zuverlässiges Nervenzentrum für Luft- und Raumfahrt- sowie Elektroniksysteme.
Entwickelt, um Vibrationen und extreme Temperaturen zu widerstehen, gewährleisten sie eine verlustfreie Mikrowellensignalübertragung unter komplexen Betriebsbedingungen – von Radar, Satellitenkommunikation bis hin zu Telemetrie- und Steuerungssystemen. Um den Anforderungen an hochdichte Verkabelungen von Phased-Array-Radaren und LEO-Satelliten gerecht zu werden, bieten wir leichte, miniaturisierte Mehrkanal-Verbindungslösungen, die den Erfolg Ihrer kritischsten Missionen sichern.
Anpassung:
Passen Sie Ihre J30J-Serien-Steckverbinder mit den Produktanpassungsdiensten von Elite Electronics an:
Wir können auch spezielle Pins wie 12 Pins, 24 Pins, 35 Pins, 39 Pins, 41 Pins anpassen. Wir werden die Projektbewertung durch unsere Ingenieure vor der Anpassung arrangieren.
Verpackung und Versand:
- Verpackung:
Die J30J-Serien-Steckverbinder sind sicher in einem robusten Karton verpackt, um Transportschäden zu vermeiden.
- Versand:
Wir verwenden FedEx, DHL oder Luftfracht, um eine sichere und pünktliche Lieferung Ihrer J30J-Serien-Steckverbinder zu gewährleisten.
