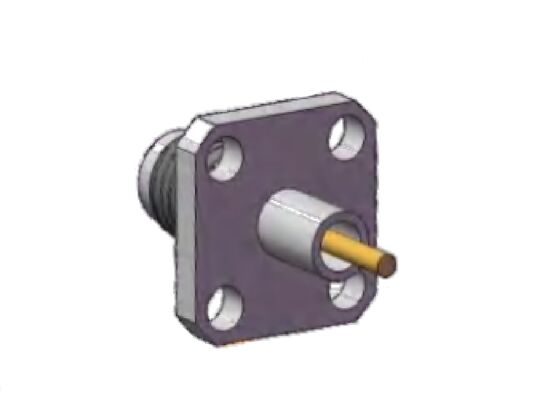

40GHz 2,92mm RF-Steckverbinder, männlich, Vierloch-Flansch, Panelmontage, passender Stiftdurchmesser 0,051 Zoll (1,3 mm), Flanschlochabstand 0,339 Zoll (8,6 mm)
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 2.92mm HF-Anschluss | Modell: | K-KFD138G |
|---|---|---|---|
| Frequenzbereich: | 0,04 Hz - 40 GHz | Impedanz: | 50 Ohm |
| DWV: | 750V | Mitteldirigent: | Kupferlegierung, Goldplattierung |
| Außenleiter: | Edelstahl, Passivierung | Passender Pin: | Durchmesser 0,3 mm |
| Mount-Methode: | Flanschmontage mit zwei Löchern | Isolatoren: | PTFE |
Beschreibung des Produkts:
K-Typ (2.92 mm) mmWellenanschluss
2.92mmWave-Anschlüsse, auch als K-Typenanschluss bekannt, ist der K-Typenanschluss ein weit verbreiteter Millimeterwellenanschluss mit einer maximalen Betriebsfrequenz von bis zu 40 GHz.Es verfügt über eine Luftdielektrische Schnittstelle, ist vollständig austauschbar und kompatibel mit SMA-Serie und 3,5 mm Steckverbinder, bietet wichtige Vorteile wie kompakte Größe, Leichtbau,hohe Betriebsfrequenz, und eine stabile, zuverlässige Verbindung.
Für Hochfrequenz-SMA-HF-Steckverbinder bieten wir alternative Lösungen wie 3,5 mm-Steckverbinder und 2,92 mm-Steckverbinder.Unsere 3,5 mm/2,92 mmWave-Anschlüsse/Adapter haben die gleichen Dimensionen wie SMA-Anschlüsse/Adapter, wodurch eine vollständige Kompatibilität und Austauschbarkeit gewährleistet ist.Der 3,5 mm-Anschluss unterstützt Frequenzen bis 35 GHz, während der 2,92 mm-Anschluss bei Frequenzen bis 40 GHz betrieben werden kann.
2.92mm HF-Anschlüsse (K-Typ)Größe der Schnittstelle:
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | 00,04 GHz bis 40 GHz | |
| Nennspannung | 250 V | |
| Dielektrika Spannungswiderstand | 750 V | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 2,0 mΩ |
| Zentralleiter | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Kupferlegierung, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing, aus rostfreiem Stahl | mit einer Breite von nicht mehr als 15 mm |
| mit einer Breite von nicht mehr als 15 mm | Glassintern / PTFE / PEI | |
| Temperatur | -55°C bis +125°C | |
Umrissdimensionvon 4 Löchern Flanschmontage aus Edelstahl 2,92 mm Wellenanschlüsse Männlicher Stecker: K-KFD138G (Einheit: mm)
Umrissdimensionvon 4 Löchern Flanschmontage aus Edelstahl 2,92 mm Wellenanschlüsse Männlicher Stecker: K-KFD137G (Einheit: mm)
Mehr 2,92mm-Anschlüsse.Bitte zögern Sie nicht, es mir zu sagen. |Erhältliche maßgeschneiderte Lösungen
Anwendungen:
Xi'an Elite Electronics ist einFührender Hersteller von Systematischen Verbindungslösungenhauptsächlich für die Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messtechnik,ElektronikDie Felder. Unsere hochwertigen Produkte verwenden die besten Materialien und strenge Verfahren, um die Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung und Versand
Verpackung:
Der Edelstahl 4-Loch-Flanzen-Aufbau 2,92 mm RF-Anschluss ist sorgfältig in Karton verpackt, um seinen Schutz während des Transports zu gewährleisten.
Versand:
Wir liefern den Stainless Steel Four Hole Flange Mount 2.92mm RF Connector mit einem zuverlässigen Kurierdienst, um eine sichere und schnelle Lieferung an unsere Kunden zu gewährleisten.nach der Verbringung.
