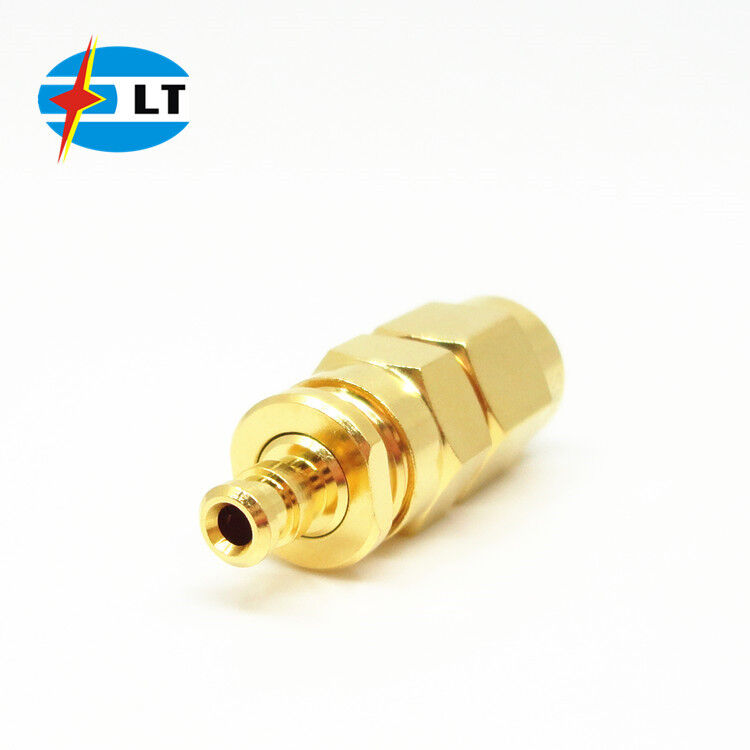

RG178 50Ohm SMA Stecker gerade

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

Großes Bild :  RG178 50Ohm SMA Stecker gerade Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: ELT (Elite)
Zertifizierung: ROHS, ISO-9001-2015
Modellnummer: SMA-J2A
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: Verhandelbar
Verpackung Informationen: Standard-Exportkarton
Lieferzeit: Innerhalb von 3-4 Wochen
Zahlungsbedingungen: T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit: 1,0000,00 Stück pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Produktname: SMA-HF-Anschluss Überzug: Vergoldet
Geschlecht: Männlich Frequenz: Gleichstrom ~ 18 GHz
Typ: SMA Arbeitsspannung: 335V r.m.s am Meeresspiegel
Körper: Messing Impedanz: 50Ω

RG178 SMA-Kabel 50 Ohm vergoldeter SMA-Stecker gerade

SMA-Steckverbinder sind HF-Koaxialsteckverbinder mit Gewinde, Miniaturgröße, vibrationsfest und einem breiten Frequenzbereich bis 18 GHz (unsere SMA-HF-Steckverbinder können 20 GHz erreichen), was sie für Mikrowellen, Antennen und Prüfinstrumente usw. weit verbreitet macht.
Wir können SMA-HF-Steckverbinder und -Adapter nach den unterschiedlichen Anforderungen der Kunden anpassen. Sowohl SMA-Bulkhead- als auch SMA-Flanschmontage sind erhältlich, ebenso wie SMA-Winkelsteckverbinder.

Spezifikationen:
Elektrische Eigenschaften:
Impedanz 50Ω
Frequenzbereich Flexible Kabel DC~12,4 GHz
Semi-Rigid-Kabel DC~18 GHz
Spannungsfestigkeit 335 VRMS (max. Meeresspiegel)
Dielektrische Durchschlagsspannung 1000 VRMS (max. Meeresspiegel)
Isolationswiderstand Widerstand ≥5000MΩ
Kontaktwiderstand Mittelleiter ≤3,0 mΩ
Außenleiter Außenleiter ≤2,0 mΩ
VSWR (Stehwellenverhältnis) ≤1,3


RG178 50Ohm SMA Stecker gerade 0

Umrisszeichnung von SMA HF-Koaxialsteckverbinder:

(mm)

RG178 50Ohm SMA Stecker gerade 1

RG178 50Ohm SMA Stecker gerade 2RG178 50Ohm SMA Stecker gerade 3



Material- und mechanische Eigenschaften:

Material- und mechanische Eigenschaften:
Mittelleiter Stecker Messing Vergoldet
Buchse Berylliumkupfer Vergoldet
Elastischer Kontakt Berylliumkupfer Vernickelt
Gehäuse Messing Vergoldet
Gehäuse Edelstahl Passiviert
Isolator PTFE
Dichtring Silikonkautschuk
Haltbarkeit 500 Zyklen
Drehmoment 0,79~1,13 N.m
*Andere Materialien und Oberflächenbeschichtungen können kundenspezifisch angepasst werden



Hauptmerkmale:

1. Frequenzbereich bis 18 GHz Subminiatur-Koaxialsteckverbinder

2. Verwendung einer Gewindeverbindung
3. Erhältlich in Passivierung oder Vergoldung
4. Messing- und Edelstahlmaterialoptionen
5. Große Auswahl an Ausrichtungen und PCB-Anschlüssen
6. Erhältlich in geraden oder rechtwinkligen Ausführungen
7. Mit Bulkhead-, 2-Loch-Panel-, 4-Loch-Panel- oder halterlosen Optionen.
8. Breites Sortiment mit männlichen, weiblichen und Adaptervarianten.
9. RoHS-konform



Produktkatalog:



HF-Adapter
SMA/SSMA HF-Steckverbinder
SMP/SSMP HF-Steckverbinder
TNC HF-Steckverbinder
N-Typ HF-Steckverbinder
MCX/MMCX HF-Steckverbinder
BNC HF-Steckverbinder
HF-Kabelkonfektionen
Hohlleiter-zu-Koaxial-Adapter
Glas-Metall-Hermetikdichtungen
J30J-Serie-Steckverbinder
Mikrowellen-Drehgelenke



Anwendung:
* Luft- und Raumfahrt
* Breitband
* Messtechnik

* Basisstation

* Mobilkommunikation

* Außenanlagen

* Radar, Mikrowelle

* Phased-Array-Antennen
* Telekommunikation

* Board-to-Board-Verbindung



Schnittstellendimensionen:

RG178 50Ohm SMA Stecker gerade 4



























Ähnliche Produkte



1. Für RG178 Kabel vergoldete gerade SMA HF-Steckverbinder

RG178 50Ohm SMA Stecker gerade 5



2.Für RG178 Kabel vergoldete RA SMA HF-Steckverbinder

RG178 50Ohm SMA Stecker gerade 6



3.Für RG178 Kabel vergoldete Bulkhead SMA HF-Steckverbinder



RG178 50Ohm SMA Stecker gerade 7



HINWEIS:
Wir haben über 10.000 Arten von SMA Steckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
