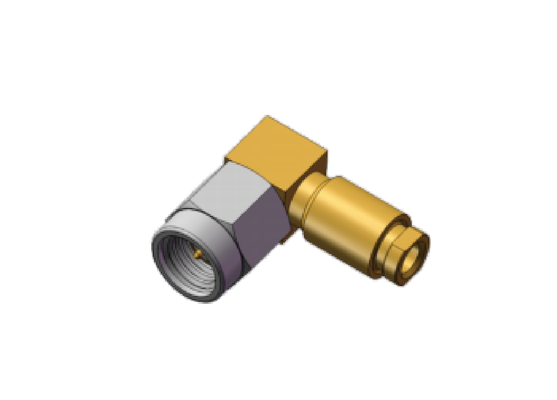

50Ω 18GHz Mini SMA Stecker Rechtwinklig SSMA RF Koaxialstecker mit vergoldeten Leitern
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SSMA-Rf-Anschluss | Modell: | SSMA-JW506 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Impedanz: | 50Ω |
| DWV: | 750V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Kupferlegierung, vergoldet |
| Steckerstil: | Rechter Winkel | Paarungskabel: | CNX3506, MF108A |
| Isolatoren: | PTFE | Proben: | AUF LAGER |
| Hervorheben: | 18 GHz SSMA-HF-Anschluss,50Ω rechtwinkliger SMA-Stecker,vergoldeter SSMA-Koaxialstecker |
||
50 Ω 18 GHz Mini-SMA-SSMA-HF-Stecker passend für Kabel CXN3506, MF108A (Kabel-Außendurchmesser 2,3 mm)
Hochfrequenzleistung bis zu 18 GHz
Der SSMA-HF-Stecker ist eine miniaturisierte Version des SMA-Steckers, der 30 % kleiner ist und gleichzeitig hervorragende Leistungseigenschaften beibehält. Mit einer Gewindeschnittstelle (10-36UNF-2) und einer charakteristischen Impedanz von 50 Ω unterstützen diese Steckverbinder Frequenzen bis zu 30 GHz.
Hauptmerkmal:
- Kompaktes Design – 30 % kleiner als Standard-SMA-Stecker
- Breitbandbetrieb bis 30 GHz
- Hohe Zuverlässigkeit für anspruchsvolle Anwendungen
- Erhältlich in mehreren Konfigurationen: gerade, rechtwinklige, Schott- und Flanschmontageoptionen
- Schraubhülse/Zylinder aus Edelstahl für Langlebigkeit
Schnittstelle des SSMA-HF-Anschlusses
Abmessungen des SSMA-HF-Steckers:
Modell-Nr.: SSMA-JW506 (passendes Kabel CXN3506, MF108A, Kabel-Außendurchmesser 2,3 mm)
Modell-Nr.: SSMA-JW506G-1 (passendes Kabel CXN3506, MF108A, Kabel-Außendurchmesser 2,3 mm)
Anwendungen
Xi'an Elite Electronics ist auf systematische Verbindungslösungen für anspruchsvolle Branchen spezialisiert, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radarausrüstung
- Kommunikationssysteme
- Messgeräte
- Elektronikanwendungen
Verpackung & Versand
Jeder SSMA-HF-Stecker ist sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir nutzen zuverlässige Kurierdienste für eine schnelle Lieferung und stellen unseren Kunden beim Versand Informationen zur Sendungsverfolgung zur Verfügung.
