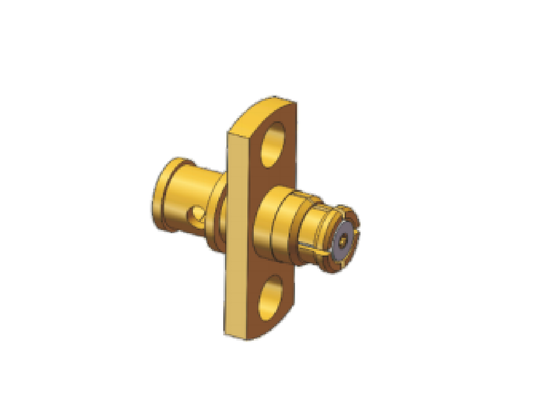

2 Löcher Flanschmontage SMP Weibliche Kabelverbindung Jack für CXN3506/MF108A Frequenz bis zu 18GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Temperatur: | -55℃~+125℃ | Modell: | SMP-KF506-35 |
|---|---|---|---|
| Kontakte: | Kupferlegierung, Goldbeschichtung | DWV: | 500V |
| Impedanz: | 50Ω | Isolator: | PTFE |
| Produktname: | SMP-Flansch-Kabelstecker | Frequenzbereich: | 0,3 MHz-18 GHz |
| Gehäuse: | Kupferlegierung, vergoldet | Auf Lager: | >500 Stück |
| Isolationswiderstand: | >5000MΩ | Paarung Calbe: | MF108A / CXN3506 |
| Hervorheben: | 2 Löcher Flanschmontage SMP-Anschluss,SMP weiblicher Kabelanschluss,SMP HF-Anschluss bis 18 GHz |
||
Produktbeschreibung:
Unsere SMP-Subminiatur-Koaxialsteckverbinder zum Aufstecken sind für den Hochfrequenz-HF-Betrieb bis 40 GHz ausgelegt. Mit ihrer ultrakompakten Struktur und stabilen Betriebsleistung wird diese Serie häufig in der Platine-zu-Platine-Verbindung für elektronische Geräte, Kommunikationssysteme, Satellitenkommunikation und Radarsysteme eingesetzt. Sein platzsparendes Design unterstützt ein Layout mit hoher Dichte auf Leiterplatten und optimiert so den gesamten Installationsraum erheblich.
Für SMP-Stecker werden drei verschiedene Designs angeboten: volle Rastung, begrenzte Rastung (halbe Rastung/halbe Rastung) und glatte Bohrung (Fängerhandschuh-Stil). Sie können den richtigen Typ entsprechend Ihren tatsächlichen Arbeitsbedingungen auswählen.
Das Full-Detent-Modell bietet die stärkste Haltekraft und eine hervorragende Vibrations- und Stoßfestigkeit, was perfekt für Kabelverbindungen und Szenarien geeignet ist, in denen die Signalkontinuität gewährleistet sein muss.
Die Variante mit begrenzter Rastung bietet ein ausgewogenes Verhältnis von Haltekraft und Lebensdauer. Es wurde auf der Grundlage einer glatten Bohrungsstruktur entwickelt, zeichnet sich durch langfristiges, wiederholtes Stecken aus und ist eine gängige Option für die Leiterplattenbestückung und Blindsteckverbindungen.
Die Ausführung mit glatter Bohrung sorgt für eine gleichmäßige Einführ- und Ausziehkraft. Es kann axiale und radiale Positionsabweichungen ausgleichen und ist daher die erste Wahl für die Massenmontage von Board-to-Board-SMP-Steckverbindern und groß angelegten Blindsteckprojekten.
|
Elektrische Eigenschaften
|
||
|
Impedanz
|
50Ω
|
|
|
Frequenzbereich
|
Gleichstrom ~ 40 GHz
|
|
|
Nennspannung
|
170 VRMS
|
|
|
Dielektrika Spannungswiderstand
|
500 VRMS
|
|
|
Isolationswiderstand
|
≥5000 MΩ
|
|
|
|
Außenleiter
|
Normal ≤ 2,5 mΩ
|
|
Mittelleiter
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | Gleichstrom ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| Gerade | ≤1,25 | ≤1,3 | ≤1,4 | |
| Rechter Winkel | ≤1,3 | |||
| Adapter | ≤1,25 | ≤1,3 | ≤1,4 | |
| Andere | ≤1,3 |
Die Umrissabmessungen des passenden SMP-Klinken-Flanschmontagekabels CXN3506 / MF108A, Modell:SMP-KF506-35 Bis zu 18 GHz
Rechtwinklige SMP-Kabelbaugruppen als Referenz:
Kabelmodell:CXN 3506
Kabel-Außendurchmesser:2,3 mm
Kabelfarbe:Grau
Frequenz:bis zu 18 GHz
Wir haben auch gerade und rechtwinklige SMP-Kabel, SMP-Modell:SMP-K506 Bis zu 18 GHz
Kabelmodell:CXN 3506 / MF108A
Kabel-Außendurchmesser:2,3 mm
Kabelfarbe:Grau
Für weitere Produkte kontaktieren Sie uns bitte kostenlos für den SMP-Kabelsteckverbinder-Katalog sales3@xa-elite.com.cn
Anwendungen:
Xi'an Elite Electronic ist ein führender Hersteller von HF-Steckverbindern und -Adaptern, Mikrowellen-/Wellenleiterkomponenten und Kabelkonfektionen, der in den Bereichen Luft- und Raumfahrt, Luftfahrt, Navigation, Satellit, Radar,KommunikationFelder seit mehr als 23 Jahren.
Anpassung:
Produktanpassungsdienste für SMP-Steckverbinder unterschiedlicher Länge sind verfügbar:
Markenname: ELT
Mindestbestellmenge: 200 Stück
Preis: Abhängig von der Menge
Bitte senden Sie uns die Zeichnung oder Details und wir beauftragen unseren Techniker, die Bewertung zu veranlassen, oder wir empfehlen uns das alternative Modell oder liefern Ihnen unsere Lösung.
Wir können auch die kundenspezifische Anpassung für die Anschlüsse liefern, zSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92mm, 2,4mm, 1,85mm, Micro D Anschlüsse,HF-Lasten,Antennen, Filter, Leistungsteiler, Koppler.
Verpackung und Versand:
Verpackung für gerade SMP-Steckverbinder:
1 Stück/kleine Plastiktüte
10 Stück/größere Plastiktüte
100 Stück/Karton
Die SMP-Steckverbinder werden sicher in einem kleinen Karton verpackt geliefert, um den Schutz während des Versands zu gewährleisten. Der Karton ist zur leichteren Identifizierung mit dem Produktnamen und den Spezifikationen beschriftet.
Für den Versand werden die SMP-Stecker in Karton verpackt. Wir liefern die Sendungsverfolgungsnummer nach dem Versand.
