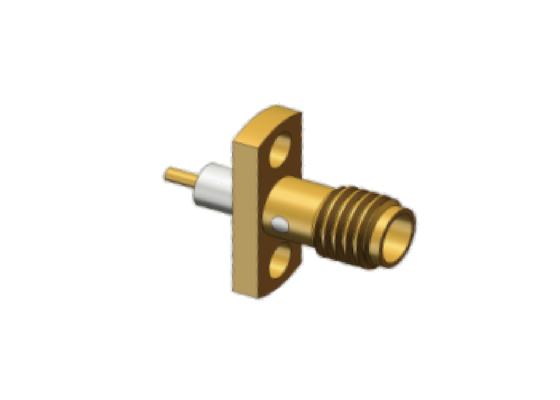

2-Loch-Panelmontage-Kupferlegierungsgehäuse, vergoldete Mini-SMA-Buchse, HF-Koax-Anschluss bis zu 18 GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Mini-SMA-Buchse | Modell: | SSMA-KFD178 |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz | Impedanz: | 50Ω |
| DWV: | 750V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | Kupferlegierung, vergoldet | Außenleiter: | Kupferlegierung, vergoldet |
| Mount-Methode: | 2-Loch-Panelmontage | Isolatoren: | PTFE |
| Hervorheben: | 2-Loch-Panel-Mount SMA-Anschluss,vergoldete RF-Koax-Anschluss,Kupferlegierung SMA Jack 18GHz |
||
Produktbeschreibung:
Der HF-Koaxialsteckverbinder der Mini-SMA-Serie ist ein miniaturisiertes Produkt eines SMA-Steckverbinders.
SSMA-HF-Koaxialsteckverbinder sind das ultrakompakte, miniaturisierte Derivat der Standard-SMA-Schnittstellen und wurden entwickelt, um Platzbeschränkungen in Mikrowellensystemen mit hoher Dichte zu überwinden. Sie nehmen lediglich 70 % der Gesamtabmessungen herkömmlicher SMA-Steckverbinder ein und bieten eine beispiellose platzsparende Layoutmöglichkeit für kompakte PCB-Module und Mini-Testvorrichtungen.
Diese Schraubsteckverbinderserie zeichnet sich durch einen ultrakleinen Formfaktor, ein extrem breites Breitbandverhalten, eine hervorragende elektrische Konsistenz und robuste mechanische Stabilität aus und zeichnet sich durch eine hervorragende Langzeitzuverlässigkeit bei Vibrationen und Temperaturwechseln aus. SSMA-Steckverbinder verfügen über eine präzise 10-36UNF-2-Gewindeverriegelungsstruktur mit standardisierter charakteristischer Impedanz von 50 Ω und unterstützen eine stabile Signalübertragung über DC bis 30 GHz, wodurch die effektive obere Frequenzgrenze gewöhnlicher SMA-Steckverbinder weit überschritten wird.
SSMA-Steckverbinder sind für eine hochpräzise Millimeterwellen-Signalintegrität ausgelegt und sorgen für ein extrem niedriges VSWR und minimale Einfügungsdämpfung bei voller Bandbreite. Dadurch werden Signalverzerrungen und Messabweichungen vermieden, die bei übergroßen SMA-Schnittstellen bei 26,5 GHz+ üblich sind. Es ist weit verbreitet in der High-End-Mikrowellenkommunikation, in Präzisionstest- und Messgeräten, in der Luft- und Raumfahrt-Avionik, in Phased-Array-Radargeräten, in elektronischen Systemen und in kompakten HF-Sensormodulen und dient als optimale Upgrade-Lösung, wenn Standard-SMA-Steckverbinder die Miniaturisierungs- und Hochfrequenzanforderungen nicht erfüllen können.
SSMA HF-Koax-SteckverbinderSchnittstellenabmessungen:
Umrissdimensionvon 2-Loch-Flanschmontage-Kupferlegierungs-SSMA-HF-Koaxial-Mikrostreifen-Steckverbindern: SSMA-KFD178 (Einheit: mm)
Bezüglich dieser Serie haben wir einige ähnliche Modelle mit Kupferlegierungsgehäuse, Edelstahlgehäuse, das Modell mit unterschiedlicher Gesamtlänge und unterschiedlicher LängeKonvexe Isolieroberfläche und unterschiedliche Länge der Stifte und Außendurchmesser 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm, um den unterschiedlichen Anforderungen des Kunden gerecht zu werden.
2-Loch-Panelmontage aus Kupferlegierung, Mini-SMA-Buchse, RF-Koax-Anschlussrs mitKonvexe Oberfläche der Isolierung: SSMA-KFD178
Andere ähnliche Modelle:
2-Loch-Panelmontage-Edelstahl-Mini-SMA-Buchse RF-Koax-Anschlussrs: SSMA-KFD211G und SSMA-KFD214G
Anwendungen:
Xi'an Elite Electronic ist einFührender Hersteller systematischer Verbindungslösungenhauptsächlich für die Bereiche Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messung,ElektronikFelder.
Unsere hochwertigen Produkte verwenden die besten Materialien und strenge Prozesse, um Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung & Versand:
Verpackung:
Der SSMA-HF-Koaxialsteckverbinder mit 2 Löchern für die Panelmontage ist sorgfältig im Karton verpackt, um den Schutz während des Transports zu gewährleisten.
Versand:
Wir versenden den Panel Mount SSMA Connector mit einem zuverlässigen Kurierdienst, um eine sichere und schnelle Lieferung an unsere Kunden zu gewährleisten. Kunden erhalten eine Sendungsverfolgungsnummer. nach dem Versand.
