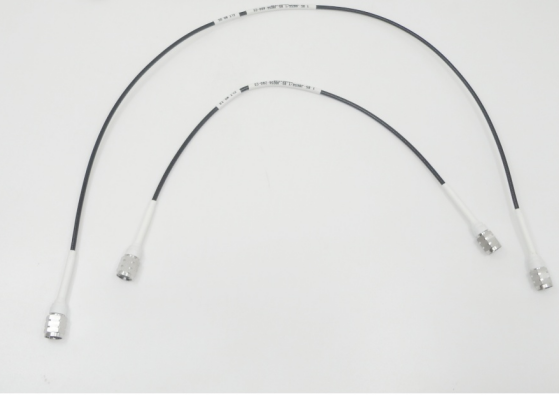

Temperatur- und mechanisch phasenstabile flexible Koaxialkabelbaugruppen für HF-Tests
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Name: | HF-Kabelbaugruppe | Frequenzbereich: | Gleichstrom ~ 18 GHz |
|---|---|---|---|
| Benutzerdefinierte Länge: | 80 mm, 200 mm, 300 mm, 500 mm, 800 mm, 1000 mm | Stecker A: | SMA-Buchse/Stecker |
| Stecker B: | SMA-Buchse/Stecker | Kabeltyp: | CXN3506/MF108A |
| Impedanz: | 50 Ω | Kabelfarbe: | Grau |
| Überzug: | Vergoldet | Andere Kabel: | CXN3507, CXN3449, CXN3450 oder EQV. Kabel |
| Hervorheben: | flexible Koaxialkabelbaugruppen für HF-Prüfungen,Fase-stabile HF-Kabelbaugruppen,mit einer Breite von mehr als 20 mm |
||
Beschreibung des Produkts:
Dieses leistungsstarke 50Ω-HF-Kabelbaugrupp bietet eine stabile Signalübertragung mit geringem Verlust für moderne Hochfrequenz-HF-Systeme.Es weist eine ausgezeichnete Leitfähigkeit auf., überlegene Korrosionsbeständigkeit und minimale Signaldegradation, die auch in rauen Arbeitsumgebungen eine langfristige, gleichbleibende Leistung gewährleistet.
Dieses mit einem CXN3506-Kabel mit einem Durchmesser von 2,3 mm ausgestattete HF-Kabelgebäude vereint hervorragende Flexibilität und strukturelle Haltbarkeit.Es ermöglicht eine einfache Installation in engen Räumen, wobei hervorragende elektrische Eigenschaften und eine geringe Dämpfung für die Hochfrequenzübertragung erhalten bleibenMit einem Isolationswiderstand von ≥ 5000 MΩ gewährleistet es eine zuverlässige Signalintegrität und elektrische Sicherheit.
Diese robuste Kabel-Anlage ist vielseitig und hochkompatibel und passt zu einer Vielzahl von Szenarien, darunter Telekommunikation, Satellitenkommunikation, Luft- und Raumfahrt, industrielle HF-Systeme,sowie professionelle Prüf- und Messvorrichtungen, die als zuverlässige Lösung für verschiedene Anforderungen an Hochpräzisions-HF-Konnektivität dient.
Technische Parameter:
| Produktbezeichnung | Aufbau von SMA-HF-Kabeln |
| Impedanz | 50Ω |
| Kabelübertragung | 2.3 mm |
| Haltbarkeit | Paarungszyklen ≥ 500 Mal |
| Anschluss A | SMA Weiblich |
| Anschluss B | SMA männlich |
| Farbe des Kabels | Grau |
| Stecker der Verbindungsplatte | Gold überzogen |
| Frequenzbereich | Gleichspannung ~ 18 GHz |
| Benutzerdefinierte Länge | 100mm, 200mm, 300mm, 500mm, 1000mm |
Anwendungen:
Die ELT CXN3506 RF-Kabelmontage ist eine hochwertige Hochfrequenz-Verbindungslösung, die für eine leistungsstarke und stabile Konnektivität entwickelt wurde.Signalübertragung mit geringem Verlust in verschiedenen industriellen und kommerziellen HF-SzenarienDiese in China exakt konstruierte und hergestellte professionelle HF-Kabel-Anlage verfügt über die Qualitätszertifizierung ISO9001 und die Umweltzertifizierung ISO14001 und liefert ein gleichbleibendes,Standardisierte ProduktqualitätEs unterstützt einen breiten Frequenzbereich von DC bis 18 GHz und passt perfekt zu fortschrittlichen drahtlosen Kommunikationssystemen und verschiedenen Hochfrequenz-HF-Anwendungsumgebungen.
Als Kernprodukt für die HF-Konnektivität verfügt die ELT CXN3506 SMA HF-Kabelmontage über einen 2,3 mm grauen Kabelkörper,Kombination aus robuster Strukturbeständigkeit und bequemer Feldidentifizierung für komplexe Drahtprojekte. in der Telekommunikationsinfrastruktur wie Basisstationen, Signalrepeatern und drahtlosen Kommunikationsgeräten eingesetzt,Diese Hochfrequenzkabelanlage reduziert effektiv die Signaldämpfung undEs unterstützt eine flexible Systemintegration, kompatibel mit mehreren Steckertypen und behält gleichzeitig die ursprüngliche elektrische Leistung ohne Kompromisse bei.
Diese vielseitige HF-Kabel-Anlage leistet hervorragende Leistungen in Labor-Tests und Messszenarien.Es dient als zuverlässige Verbindung für Hochfrequenzprüfgeräte, die professionelle HF-Tests, Signalanalysen, Netzwerkdiagnosen und andere Präzisionsmessungen unterstützt, um genaue und wiederholbare Prüfdaten zu gewährleisten.
Zusätzlich zu den Bereichen Kommunikation und Prüfung werden die ELT CXN3506- und MF108A-HF-Kabelansammlungen in der Luftfahrt- und Medizinindustrie weit verbreitet.wenn strenge Signalintegrität und langfristige Betriebssicherheit unerlässlich sindGebaut mit robuster Konstruktion und Präzisionsfertigungstechnologie,Diese professionellen HF-Kabel passen sich harten Arbeitsumgebungen an und erfüllen die strengen Anforderungen von Aufgabenkritischen AnwendungenInsgesamt bietet unsere ELT-Hochfrequenz-HF-Kabelmontage-Serie zuverlässige, kostengünstige und umfassende HF-Verbindungslösungen für globale Ingenieure und technische Fachkräfte.
Anpassung:
ELT bietet kundenspezifische Lösungen für die RF-Kabelmontage, die auf Ihre spezifischen Anforderungen zugeschnitten sind.Die Baugruppen verfügen über SMA-Männliche Steckverbinder (Steckverbinder B) und bieten eine hervorragende Isolationsbeständigkeit von ≥ 5000MΩ, die eine zuverlässige Leistung in verschiedenen Anwendungen gewährleistet.
Unsere SMA-Kabelmontage sind mit einer Mindestbestellmenge von 30 Stück erhältlich. Die Lieferzeit beträgt 8 bis 10 Wochen, und wir akzeptieren Zahlungsbedingungen einschließlich T / T und L / C für Ihre Bequemlichkeit.Vertrauen Sie ELT für Ihre RF-Koaxialkabelmontage Bedürfnisse, wo Qualität, Anpassung und rechtzeitige Lieferung zusammenkommen, um Ihre Projekte zu unterstützen.
Verpackung und Versand:
Jedes HF-Kabel ist sorgfältig verpackt, um einen maximalen Schutz während des Transports zu gewährleisten.mit einer Breite von mehr als 20 mm,Die HF-Kabel-Anlage wird dann in einer robusten, Wellpappenbox befestigt, die den Belastungen bei der Handhabung und dem Transport standhält.mehrere Einheiten einzeln verpackt und dann in größere Versandkartons mit zusätzlichen Polstermaterialien zusammengefügt, um Bewegung und Beschädigung zu verhindern.
Alle Pakete sind klar mit Produktinformationen, Handhabungsanweisungen und Versanddetails gekennzeichnet, um eine genaue und sichere Lieferung zu gewährleisten.
Wir bieten verschiedene Versandoptionen an, darunter Standard-Land-, Express- und internationale Versanddienste, um den Bedürfnissen unserer Kunden gerecht zu werden.Nachverfolgungsinformationen werden bei der Lieferung bereitgestellt, damit Kunden ihre Bestellung bis zur Lieferung überwachen können.
