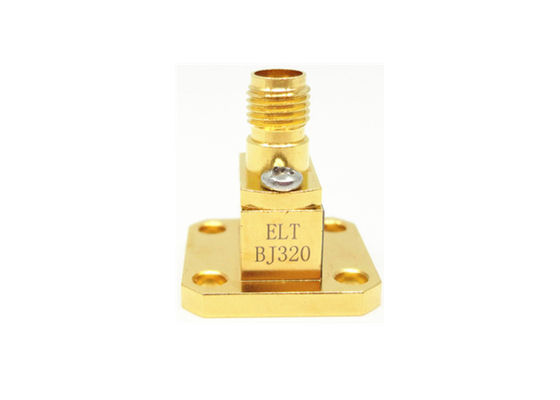

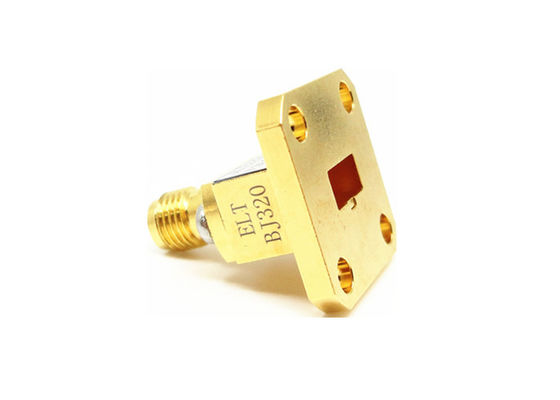

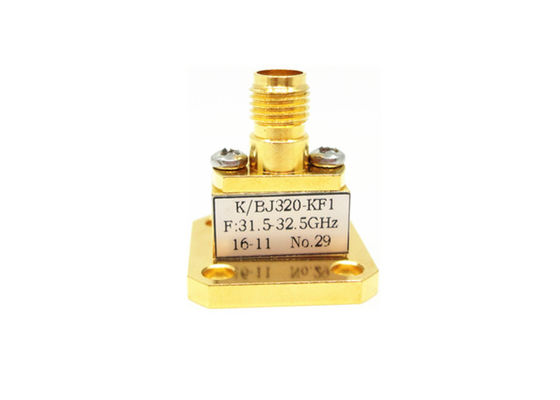

26.4GHz~40GHz WR28 BJ320 K 2.92mm Weibliche Endstartwellenleiter zum Koaxadapter K/BJ320-KF1
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 26.4 bis 40 GHz | Stecker: | 2.92mm (K-Typ) |
| VSWR: | 1.25 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR28 | Körperstil: | Rechtwinkel |
| Hervorheben: | WR28 Wellenleiter-Koax-Adapter,BJ320 2,92 mm weiblicher Endstartadapter |
||
WR28 K 2,92mm Hohlleiter-zu-Koaxial-Adapter Buchse Endstart

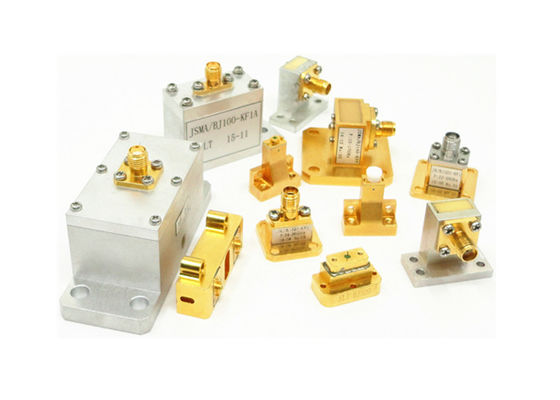

Hohlleiter-zu-Koaxial-Adapter produziert von Xi'an Elite Electronic Industrial Co., Ltd. sind in zwei Strukturen unterteilt: rechtwinklig und Endstart. Für die Koaxialseite von Hohlleiteradaptern können wir anbieten N-Typ, TNC, SMA, 3,5mm, 2,4mm, SMP, SSMP und viele andere Typen. Ihre Frequenzen reichen von 6,5 GHz bis 50 GHz. Unsere Hohlleitermodelle reichen von BJ84 bis BJ400 (wr112-wr22).
Zusätzlich können wir anbieten kundenspezifische Koaxial-Hohlleiteradapter gemäß den speziellen Anforderungen der Kunden.
Katalog - Hohlleiter-zu-Koaxial-Adapter.pdf
Spezifikation:
| Produktname | Hohlleiter-zu-Koaxial-Adapter |
| Koaxialtyp | 2,92mm (K-Typ) |
| Hohlleitergröße | WR28 |
| Gehäusestil | Endstart |
| Frequenzbereich | 26,4-40,0 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,25 |
Vorteile:
-Unsere Hohlleiteradapter sind von hoher Zuverlässigkeit, Miniaturgröße und ausgezeichneter Leistung usw., was sie in Mikrowellenmess- und Millimeterwellengeräten usw. weit verbreitet macht.
Detaillierte Zeichnung (mm):
Liste der Hohlleiter zu 2,92mm (K-Typ) Koaxial-Adapter:
| Modellnummer | Beschreibung | Notiz |
| K/BJ220-KF2 | WR42 zu K (2,92mm) Buchse rechtwinklige Adapter | BJ220=WR42 |
| K/BJ220-KF1 | WR42 zu K (2,92mm) Buchse Endstart-Adapter | K=Buchse |
| K/BJ260-KF | WR34 zu K (2,92mm) Buchse rechtwinklige Adapter | BJ260=WR34 |
| K/BJ260-KF1 | WR34 zu K (2,92mm) Buchse Endstart-Adapter | |
| K/BJ320-KF | WR28 zu K (2,92mm) Buchse rechtwinklige Adapter | BJ320=WR28 |
| K/BJ320-KF1 | WR28 zu K (2,92mm) Buchse Endstart-Adapter | |
| K/BJ320-JF1 | WR28 zu K (2,92mm) Stecker Endstart-Adapter | J=Stecker |
| K/BJ400-KF1 | WR22 zu K (2,92mm) Buchse Endstart-Adapter | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 zu K (2,92mm) Buchse Endstart-Adapter |
Kreuzreferenzen von Hohlleiterstandards
| Chinesische Standards | Internationale Standards | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
HINWEIS:
Wir haben über 10.000 Arten von Hohlleiter-zu-Koaxial-Adaptern zur Auswahl. Wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Abmessungen sind willkommen.
