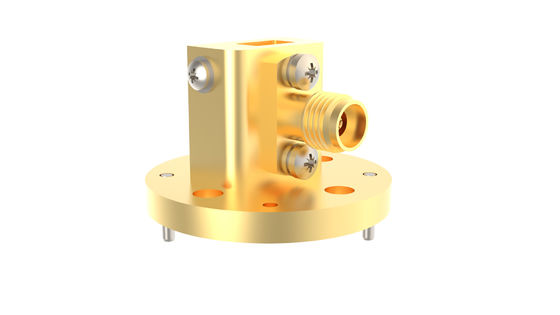

39.2GHz~59.6GHz WR19 BJ500 bis 1.85mm Weibliche Rechtewinkelwellenleitung zum Koaxadapter 1.85/BJ500-KF4
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | WR19-Wellenleiter-zu-Koaxial-Adapter | Material: | Messing |
|---|---|---|---|
| Frequenzbereich: | 39.2-59,6 GHz | Stecker: | 1.85mm |
| VSWR: | 1.4 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR19,BJ500 | Körperstil: | Rechtwinkel |
| Hervorheben: | WR19-Wellenführer zum 1,85 mm-Adapter,mit einer Breite von mehr als 20 mm |
||
WR19 BJ500 zu 1,85mm Hohlleiter-zu-Koaxial-Adapter 39,2 GHz~59,6 GHz Rechtwinklig
Die Frequenz von Hohlleiter-zu-Koaxial-Adaptern verarbeitet von Elite Electronic (ELT) deckt 5,4 GHz-110 GHz. Mit hoher Zuverlässigkeit, kleiner Größe und exzellenter Leistung wird er häufig in der Mikrowellenmesstechnik und bei Millimeterwellengeräten eingesetzt. Der Hohlleiter verfügt über standardmäßige rechteckige und doppelt gerillte Hohlleiter, und nicht standardmäßige Hohlleiter können nach Benutzeranforderungen angepasst werden. Die Koaxial-Endverbindungschnittstelle umfasst N, TNC, SMA, SMP, SSMP, 3,5, K (2,92), 2,4, 1,85, 1,0 und Mikrostreifen. Hohlleiter-zu-Koaxial-Adapter werden je nach Schnittstellenorientierung in zwei Typen unterteilt: Endanschluss und rechtwinkliger Anschluss. Unter ihnen kann der RA-Anschlusstyp auch als Hochleistungsstruktur verwendet werden.
Spezifikation von 1,85/BJ500-KF4:
| Produktname | WR19 Hohlleiter zu 1,85mm Koaxial-Adapter - Rechtwinkliger Typ |
| Modell-Nr. | 1,85/BJ500-KF4 |
| Koaxial-Typ | 1,85mm |
| Hohlleitergröße | WR19 (BJ500) |
| Gehäusetyp | Rechtwinklig |
| Frequenzbereich | 39,2-59,6 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,4 |
Vorteile:
-Unsere Hohlleiter-Adapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und exzellente Leistung aus, weshalb sie in Mikrowellenmesstechnik und Millimeterwellengeräten usw. weit verbreitet sind.
Umrisszeichnung und Bilder von WR19 BJ500 zu 1,85mm Hohlleiter-zu-Koaxial-Adapter 1,85/BJ500-KF4:
Liste der Hohlleiter-zu-1,85mm-Koaxial-Adapter:
| Modellnummer | Beschreibung | Hinweis |
| 1,85/BJ500-KF4 | WR19(BJ500) zu 1,85mm weibliche rechtwinklige Adapter | |
| 1,85/BJ500-KFE1 | WR19(BJ500) zu 1,85mm weibliche Endanschluss-Adapter | BJ500=WR19 |
| 1,85/BJ620-KF | WR15(BJ620) zu 1,85mm weibliche rechtwinklige Adapter | BJ620=WR15 |
| 1,85/BJ620-KFE | WR15(BJ620) zu 1,85mm weibliche Endanschluss-Adapter | |
| Kundenspezifischer Typ | Kundenspezifische Größen sind akzeptabel |
Querverweise auf Hohlleiter-Standards
| Chinesischer Standard | Internationaler Standard | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
HINWEIS:
Wir haben über 1.000 Arten von Hohlleiter-zu-Koaxial-Adaptern zur Auswahl. Wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Maße sind willkommen.
