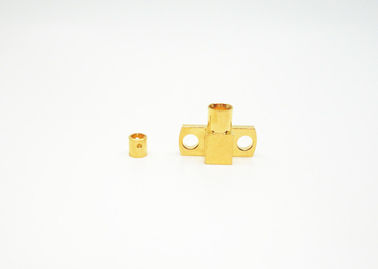

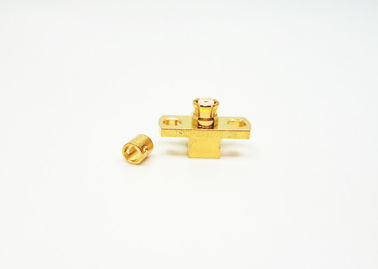

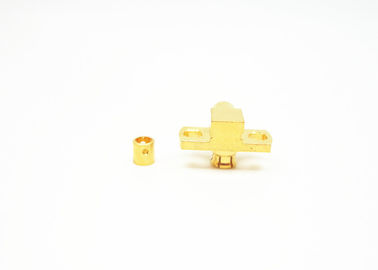

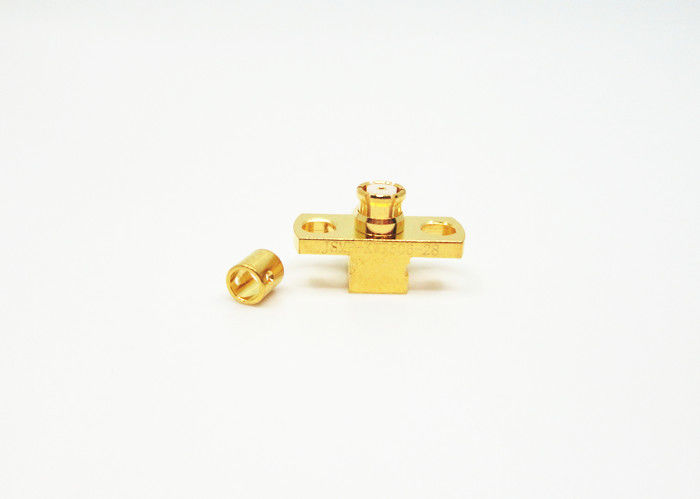

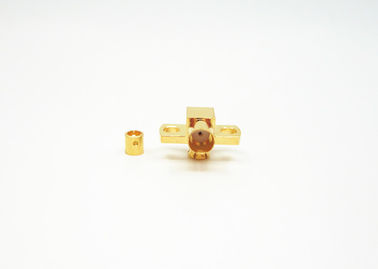

SMP RF weiblicher Koaxverbindung mit rechten Winkel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-RF-Koaxialanschluss | Füllung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Haltbarkeit: | 500 Zyklen | Artikel: | Männliches Verbindungsstück SMPs |
| Berg-Methode: | 2 Löcher Flansche | Modell: | SMP-KWF506-28 |
| Hervorheben: | Minismp-Verbindungsstück,Koaxialstecker smp |
||
2 Löcher Flansche Montage SMP HF-Anschluss weiblicher Rechtswinkelkabelanschluss
SMP ist ein subminiaturartiger Push-on (Snap-Coupling) RF-Koaxialanschluss, der die Eigenschaften von geringem Volumen, geringem Gewicht, ausgezeichneter seismischer Leistung und breitbandreichem Betrieb usw. aufweist.Betriebsfrequenz bis 30 GHz (unser Produkt mit Hochleistungs-SMP-Anschluss kann 40 GHz erreichen),und die Steckdose hat drei Schnittstellenform-vollständige Abschaltung, begrenzte Abschaltung und glatte Bohrung ((einschließlich Bremsung).PCB-Halterung,Kabelmontage und Serienaadapter bieten eine Verbindungslösung für Board-to-Board, blind mate und Rack-and-panel Anwendungen bei gleichzeitiger Aufrechterhaltung der Verpackungsdichte.
Anwendungen
- Antennen
- Breitband
- Geräte
- Geräte
- Breitband
- Anbindung von Bord zu Bord
- Antennen mit Phasen-Array
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Merkmale und Vorteile
| Gleichstrom bis 40 GHz |
| Unterminiaturen |
| mit einer Breite von nicht mehr als 20 mm |
| Kompakte Größe |
| PCB- und Kabelanschlüsse |
| Antriebs- oder Klemmkopplung |
| Männer und Frauen, Gerade und Rechtswinkel |
| Vollständige, eingeschränkte und glatte Abspaltung |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
| Kabelverbindungen für flexible und halbrige Kabel |
Detaillierte Zeichnung
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
