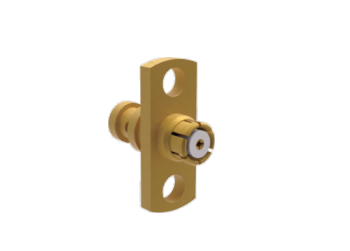

SMP 2-Loch-Flanschmontage, Schalttafelmontage, 50 Ohm, passend für Kabel CXN3657
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-HF-Steckverbinder | Geschlecht: | Weiblich |
|---|---|---|---|
| Modell: | SMP-KF657-15 | Frequenzbereich: | 0,3 MHz-18 GHz |
| Gehäuse: | Kupferlegierung, vergoldet | Kontakte: | Kupferlegierung, Goldbeschichtung |
| Isolator: | PTFE | Isolationswiderstand: | >5000MΩ |
| DWV: | 500V | Impedanz: | 50 Ohm |
| Temperatur: | -55℃~+125℃ | Kabeltyp: | CXN3657, EQV. Kabel |
| Auf Lager: | >200 Stück | Impedanz: | 50 Ohm |
| Kontakte: | Kupferlegierung, Goldplattierung | ||
| Hervorheben: | SMP Flanschmontage-RF-Anschluss,2-Loch-Panelmontage-SMP-Steckverbinder,50-Ohm-SMP-Steckverbinder für Kabel |
||
Produktbeschreibung:
Hochleistungs-SMP-HF-Steckverbinder (DC–40 GHz)
SMP-HF-Steckverbinder sind ultra-miniaturisierte, steckbare Koaxialsteckverbinder, die für die Hochfrequenzsignalübertragung bis 40 GHz entwickelt wurden. Ihre kompakte Bauform ermöglicht dichte Leiterplatten-zu-Leiterplatten-Verbindungen und macht sie zur idealen Lösung für fortschrittliche Kommunikations-, Radarsysteme und Präzisions-Elektronikgeräte. Zur Anpassung an unterschiedliche Montageanforderungen sind Stecker in drei Schnittstellenkonfigurationen erhältlich: Full Detent für maximale Haltekraft, Limited Detent für erweiterte Steckzyklen und Smooth Bore für zuverlässige Blindsteckverbindungen. Diese vielseitigen Steckverbinder bieten eine außergewöhnliche Leistung sowohl für PCB- als auch für Kabelmontageanwendungen.
|
Elektrische Eigenschaften
|
||
|
Impedanz
|
50Ω
|
|
|
Frequenzbereich
|
DC~40GHz
|
|
|
Nennspannung
|
170VRMS
|
|
|
Dielektrizitätsfestigkeit
|
500VRMS
|
|
|
Isolationswiderstand
|
≥5000MΩ
|
|
|
|
Außenleiter
|
Normal≤2,5mΩ
|
|
Mittelleiter
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | DC~18GHz | 18GHz~26,5GHz | 26,5~40GHz | |
| Gerade | ≤1,25 | ≤1,3 | ≤1,4 | |
| Winkel | ≤1,3 | |||
| Adapter | ≤1,25 | ≤1,3 | ≤1,4 | |
| Andere | ≤1,3 |
Wir gerade, Flansch SMP-HF-Steckverbinder, SMP-Modell:SMP-KF657-15
Kabelmodell: CXN 3657
Kabel-Außendurchmesser: 1,46mm
Kabelfarbe: Grau
Wir haben auch gewinkelte SMP-Steckverbinder, die mit Kabel CXN3657 kompatibel sind
Die Außenabmessungen von SMP-HF-Steckverbinder Jack passend zu Kabel CXN3657, Modell: SMP-KW657-11
Weitere Produkte und detaillierte Spezifikationen, kontaktieren Sie uns bitte frei.
Anwendungen:
Xi'an Elite Electronic ist ein führender Hersteller von HF-Steckverbindern & Adaptern, Mikrowellen-/Hohlleiterkomponenten & Kabelbaugruppen, der seit mehr als 23 Jahren in den Bereichen Luft- und Raumfahrt, Luftfahrt, Navigation, Satellit, Radar, Kommunikation Bereichen tätig ist.
Produktindividualisierung:
Produktindividualisierungsdienste für SMP-HF-Steckverbinder sind verfügbar:
Markenname: ELT
Mindestbestellmenge: 200 Stück
Preis: Abhängig von der Menge
Bitte senden Sie uns die Zeichnung oder Details und wir werden unseren Ingenieur die Bewertung arrangieren lassen oder wir empfehlen Ihnen ein alternatives Modell oder liefern Ihnen unsere Lösung.
Wir können auch die Anpassung für die Steckverbinder liefern, wie z.B. SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92mm, 2,4mm, 1,85mm, Micro-D-Steckverbinder, HF-Abschlusswiderstände, Antennen, Filter, Leistungsteiler, Koppler.
Verpackung & Versand:
Verpackung für SMP-HF-Steckverbinder:
1 Stück/kleine Plastiktüte
10 Stück/größere Plastiktüte
100 Stück/Karton
Die SMP-HF-Steckverbinder werden sicher in einem kleinen Karton verpackt, um ihren Schutz während des Versands zu gewährleisten. Der Karton ist mit dem Produktnamen und den Spezifikationen für eine einfache Identifizierung gekennzeichnet.
Für den Versand wird der SMP-HF-Steckverbinder in einen Karton gelegt. Wir liefern die Sendungsverfolgungsnummer nach dem Versand.
