SMP-Full Detent-HF-Anschluss 2,79in Schnittstelle 500VRMS* Nennspannung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-RF-Koaxialanschluss | Steckverbinderkörper-Art: | Gerade/richter Winkel |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Haltbarkeit: | 500 Zyklen | Material: | Messing/Edelstahl |
| Berg-Methode: | 2 Löcher flanschen Berg | Geschlecht: | Männlich/weiblich |
| Hervorheben: | Messing-HF-Konnektor für Männer,SMP-Full Detent-HF-Anschluss,500VRMS-HF-Anschluss |
||

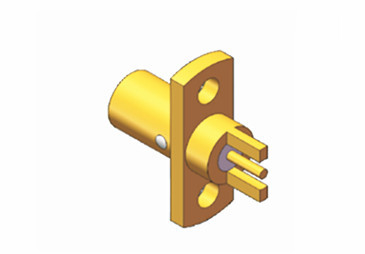

SMP-Serie 2-Loch-Männlicher Flansch-HF-Anschluss mit vollständiger Abschaltung und tiefer 2,79 Zoll-Schnittstelle
Einführung in den SMP-HF-Anschluss
Die SMP-Schnittstelle ist ein kompakter Steckverbinder, der im gleichen Maßstab wie MMCX-Steckverbinder misst, aber einen Frequenzbereich von DC bis 40 GHz aufweist.Diese Verbindungserie verwendet schwimmende weibliche Adapter (allgemein als Kugeln bezeichnet) für Stapelplatten mit SMP-Männlichen PCB-AnschlüssenDie langlebige Struktur und die Fähigkeit, Radial- und Axialverzerrungen zu berücksichtigen, ermöglichen Blindverbindungslösungen.Die SMP-Schnittstelle wird üblicherweise in miniaturisierten Hochfrequenz-Koaxialmodulen verwendet.
Merkmale und Vorteile
- Frequenzbereich: DC - 40 GHz
- Industriestandard nach MIL-STD-348
- Goldplattiert und passiviert aus rostfreiem Stahl
- Antriebs- oder Klemmkopplung
- Wahl zwischen Mann und Frau, Geraden und Rechtswinkel
- Normaler Typ und hermetische Dichtungen
- Die Steckdose hat drei Schnittstellenform: vollständige Abschaltung, beschränkte Abschaltung und glatte Bohrung (einschließlich Bremsung).
- Anschlüsse nach Maß verfügbar
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Isolierwiderstand | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
|
Mittelwiderstand
|
Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

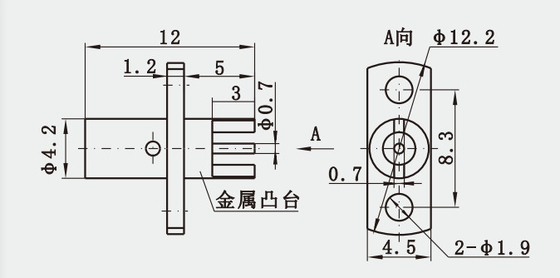

Detaillierte Zeichnung von
SMP-Serie 2-Loch-Männlicher Flansch-HF-Anschluss mit vollständiger Abschaltung und tiefer 2,79 Zoll-Schnittstelle:
|
Modellnummer
|
Schnittstellenstil
|
Anmerkung |
|
SMP-JFD89
|
Begrenzte Freiheit
|
|
| SMP-JFD97G | Begrenzte Freiheit | |
| SMP-JFD98G | Begrenzte Freiheit | |
| SMP-JFD101 | Begrenzte Freiheit |
Anwendungen
Drahtlose Kommunikation: HF-Koaxialanschlüsse werden in drahtlosen Kommunikationssystemen wie Mobilfunkbasen, Satellitenkommunikationsgeräten und Radarsystemen weit verbreitet.Sie werden verwendet, um Sender zu verbinden, Empfänger und Antennen für die Signalübertragung und -verteilung.
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
