Produktdetails:
Zahlung und Versand AGB:
|
Verbindungsstück: | SMP | Produktbezeichnung: | SMP-HF-Anschluss |
---|---|---|---|
Geschlecht: | Männlich | Frequenzbereich: | DC~40GHz |
Impedanz: | 50Ω | Glas: | 7052 7070 |
Körper: | mit einer Breite von nicht mehr als 20 mm | Typ der Abschreckung: | Begrenzte Raste |
Markieren: | PCB-Mount beschränkter RF-Anschluss,SMP-HF-Anschluss 40 GHz,Männlicher SMP-RF-Koaxialanschluss |

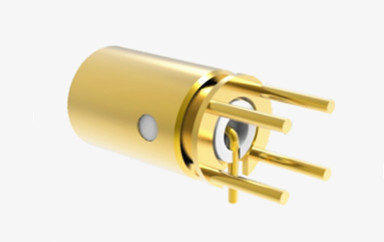

SMP Männlichem PCB-Mount beschränktes Abwehrgerät RF-Anschlusstiefe 2.79
Der SMP ist ein ultra-miniaturartiger koaxaler HF-Anschluss mit einem Push-on- oder Snap-Kopplungsmechanismus, bemerkenswert durch seinen winzigen Formfaktor, seine leichte Konstruktion,außergewöhnliche Beständigkeit gegen seismische AktivitätenEs ist so konzipiert, dass es Frequenzen bis 30 GHz unterstützt, wobei einige Modelle diesen Bereich bis zu 40 GHz erweitern können.Die Steckervariante des SMP bietet drei verschiedene Schnittstellen: vollständige Abspaltung, begrenzte Abspaltung und glatte Bohrung (einschließlich Varianten mit Anti-Backout-Funktionen).Dieser Steckverbinder bietet anpassungsfähige Verbindungslösungen, die für mehrere Anwendungen geeignet sind, z. B. für die Brett-zu-Brett-Paarung., Blind-Matching-Setups und Rack-and-Panel-Montageszenarien, wobei gleichzeitig eine hohe Verpackungsdichte aufrechterhalten wird.Der SMP ist ein idealer Anschluss für Umgebungen, die hohe Zuverlässigkeit und Modularität erfordern.
Spezifikation
Elektrische Eigenschaften | ||
Impedanz | 50Ω | |
Frequenzbereich | Gleichspannung ~ 40 GHz | |
Nennspannung | 170VRMS* | |
Widerstand gegen Isolierung | ≥ 2000MΩ | |
Dielektrika Spannungswiderstand | 500VRMS* | |
Mittelwiderstand | Außenleiter | ≤ 4mΩ |
Zentralleiter | ≤ 26mΩ | |
VSWR | ≤ 13 | |
Material- und mechanische Eigenschaften | ||
Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
Weiblich | Berylliumbronze, vergoldet | |
Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s |

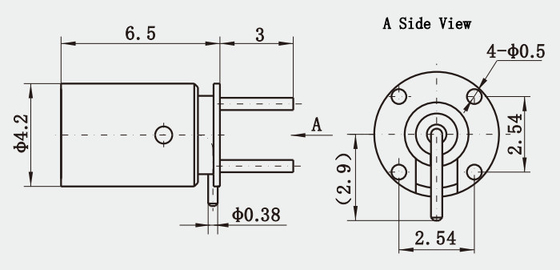

Detaillierte Zeichnung
Anwendungen
1Modulare elektronische Geräte: Die geringe Form der SMP-Verbindungen macht sie ideal für den Einsatz in modularen elektronischen Systemen, in denen hohe Dichteverbindungen erforderlich sind.Dies ist insbesondere in Industriezweigen wie der Luft- und Raumfahrt üblich., Verteidigungs- und Telekommunikationsgeräte, bei denen der Raum ein Preispreis ist.
2. HF/Mikrowellenanwendungen: SMP-Anschlüsse werden häufig in Funkfrequenz- und Mikrowellenanwendungen eingesetzt, da sie einen breiten Frequenzbereich bewältigen können,mit einer Breite von mehr als 50 mm,Dies macht sie für Kommunikationssysteme, Antennenanschlüsse und Breitbandinstallationen geeignet.
3Hochgeschwindigkeitsdatenübertragung: Mit der Fähigkeit, hohe Frequenzen zu unterstützen, werden SMP-Anschlüsse auch in Anwendungen verwendet, die eine Hochgeschwindigkeitsdatenübertragung erfordern.wie in Netzwerkgeräten und anderen digitalen Kommunikationssystemen.
Merkmale und Vorteile
mit einer Breite von nicht mehr als 20 mm |
Unterminiaturen |
Gleichstrom bis 40 GHz |
Kompakte Größe |
Antriebs- oder Klemmkopplung |
Vollständige, eingeschränkte und glatte Abspaltung |
PCB- und Kabelanschluss |
Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
Kabelverbindungen für flexible und halbstarre Kabelmaterialien |
Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
