WR42 K 2,92 mm Wellenführer zum Koaxialadapter Quadratdeckel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 170,6-26,7 GHz | Stecker: | 2.92mm (K-Typ) |
| VSWR: | 1.25 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR42 | Körperstil: | Rechtwinkel |
| Hervorheben: | Koaxialkabelverbinder,rechtwinkliger koaxialer Adapter |
||

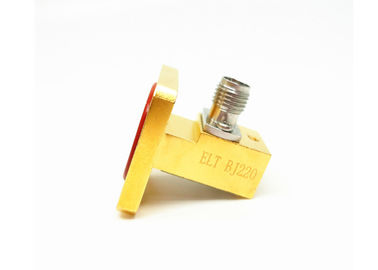

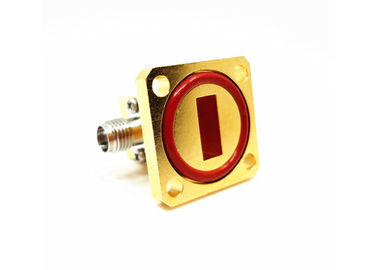

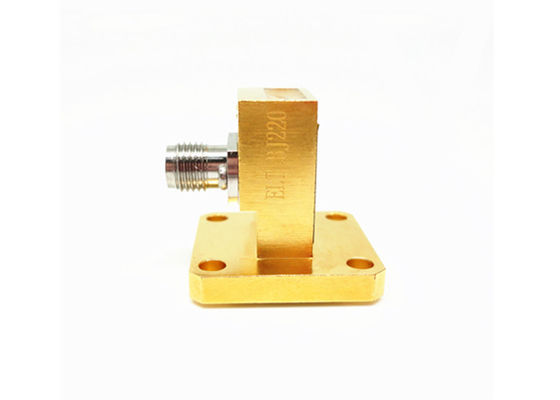

WR42 K 2,92 mm Wellenleiter-zu-Koaxial-Adapter, quadratische Abdeckung, genuteter Flansch
Wellenleiter-zu-Koaxial-Adapter hergestellt von Xi'an Elite Electronic Industrial Co., Ltd. sind in zwei Strukturen unterteilt: rechtwinklig und Endstart. Für den Koaxialanschluss von Wellenleiteradaptern können wir anbieten: Typ N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP und viele andere Typen. Ihre Frequenzen reichen von 6,5 GHz bis 50 GHz. Unsere Wellenleitermodelle reichen von BJ84 bis BJ400 (wr112-wr22).
Darüber hinaus können wir kundenspezifische Koaxial-Wellenleiter-Adapter gemäß den besonderen Anforderungen der Kunden anbieten.
Spezifikation:
| Produktname | Wellenleiter-zu-Koaxial-Adapter |
| Koaxialtyp | 2,92 mm (K-Typ) |
| Wellenleitergröße | WR42 |
| Gehäuseausführung | Rechter Winkel |
| Frequenzbereich | 17,6-26,7 GHz |
| SMA-Impedanz | 50 Ohm |
| VSWR | 1,25 |
Katalog - Wellenleiter-zu-Koaxial-Adapter.pdf
Vorteile:
-Unsere Wellenleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturisierung und hervorragende Leistung aus, wodurch sie in der Mikrowellenmessung und Millimeterwellengeräten usw. weit verbreitet sind.
Detaillierte Zeichnung:
Liste der Wellenleiter zu 2,92 mm (K-Typ) Koaxialadaptern:
| Modellnummer | Beschreibung | Hinweis |

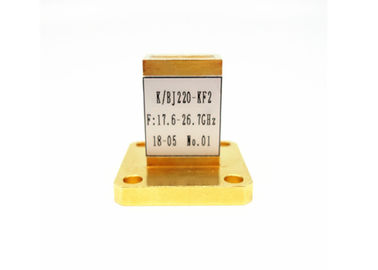

| K/BJ220-KF2 | WR42 zu K (2,92 mm) Buchsen-Rechtwinkeladapter | BJ220=WR42 |
| K/BJ220-KF1 | WR42 zu K (2,92 mm) Buchsen-Endstartadapter | K=Buchse |
| K/BJ260-KF | WR34 zu K (2,92 mm) Buchsen-Rechtwinkeladapter | BJ260=WR34 |
| K/BJ260-KF1 | WR34 zu K (2,92 mm) Buchsen-Endstartadapter | |
| K/BJ320-KF | WR28 zu K (2,92 mm) Buchsen-Rechtwinkeladapter | BJ320=WR28 |
| K/BJ320-KF1 | WR28 zu K (2,92 mm) Buchsen-Endstartadapter | |
| K/BJ320-JF1 | WR28 zu K (2,92 mm) Stecker-Endstartadapter | J=Stecker |
| K/BJ400-KF1 | WR22 zu K (2,92 mm) Buchsen-Endstartadapter | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 zu K (2,92 mm) Buchsen-Endstartadapter |
Querverweise auf Wellenleiterstandards
| Chinesische Standards | Internationale Standards | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
HINWEIS:
Wir haben über 10.000 Arten von Wellenleiter-zu-Koaxial-Adaptern zur Auswahl. Wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.ODM-Abmessungen sind willkommen.
