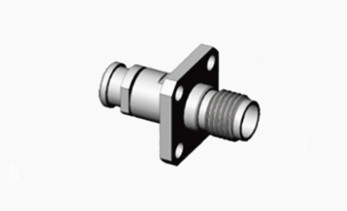

K2.92 Weiblicher 4-Loch-Flanzenkoax-RF-Anschluss aus Edelstahl für Kabel MF30/MF30A/TLL40-1130A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 2.92 HF-Anschluss | Füllung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Material: | Edelstahl |
| Konstruktionsstandard: | Iec 60169-8 | Typ: | Gerade. |
| Geschlecht: | Weiblich | ||
| Hervorheben: | bnc Kompressionsverbindungsstück,BNC-Kabel-Verbindungsstück |
||
K2.92 Weiblicher 4-Loch-Flanzenkoax-RF-Anschluss aus Edelstahl für Kabel MF30/MF30A/TLL40-1130A
Der BNC-Anschluss, auch bekannt als Bayonet Neill-Concelman, ist ein Miniatur-Schnellanschluss-/Anschluss-RF-Anschluss (Radio Frequency), der für den Einsatz mit Koaxialkabeln entwickelt wurde.Es verfügt über zwei Bajonett-Hülsen auf dem weiblichen SteckerBNC-Anschlüsse eignen sich besonders gut für die Verbindung von Miniatur- bis Subminiatur-Koaxialkabeln, wie z. B. RG-58,RG-59, RG-179 und RG-316. Diese Steckverbinder sind häufig in Radio-, Fernseh- und anderen HF-elektronischen Geräten, Prüfgeräten, Videosignalen,und waren historisch in 10BASE2-Computernetzwerken beliebtBNC-Anschlüsse werden entweder mit einer Eigenschaftsimpedanz von 50 Ohm oder 75 Ohm des Kabels hergestellt.LANs (Lokale Netzwerke), Telekommunikationsgeräte und Prüfgeräte nach den Normen MIL-C-39012/16-24.Diese Steckverbinder verfügen über eine Bajonettstruktur für die Kupplungspaarung und können mit international verfügbaren Gegenstücken austauschbar verwendet werdenSie bieten eine schnelle Ein- und Ausstiegsmöglichkeit und sind somit ideal zum Anschließen von Koaxialkabeln in Funkgeräten und -instrumenten geeignet.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 250VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 750 VRMS (höchster Meeresspiegel) | |
| Widerstand gegen Isolierung | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 3,0 mOhm |
| Zentralleiter | ≤ 2,0 mOhm | |
| VSMR | ≤ 1,05+0,005f | |
Produktbeschreibung:
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | Vergoldet/Passiviert | |
| mit einer Breite von nicht mehr als 15 mm | PEI/PLF | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Paarungszyklen | 500Zyklen |
| Kopplungsdrehmoment | 00,79 N.m. bis 1,13 N.m. |
| Temperatur | -55°C bis +125°C |
Eigenschaften:
Strukturelle Merkmale

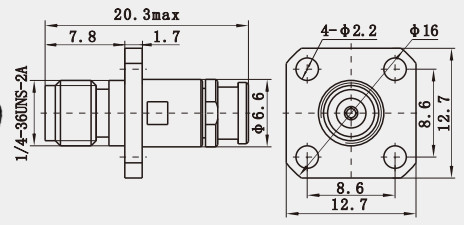

Größe und Konstruktion: Der Außenleitungsdurchmesser des K2.92-Anschlusses beträgt 2,92 mm, mit einer konstruktionscharakteristischen Impedanz von 50Ω.Die Struktur ermöglicht es, bei extrem kleinen Größen hochleistungsfähige Übertragungseffekte zu erhalten.Aufgrund seiner geringen Größe und seines leichten Gewichts hat der K2.92-Anschluss in Anwendungsfällen, die Platzersparnis und Gewichtsreduzierung erfordern, offensichtliche Vorteile.
Kompatibilität: Der K-Typ-Anschluss hat ein ähnliches Schnittstellendesign wie SMA- und 3,5 mm-Anschlüsse und kann mit ihnen ausgetauscht werden.Obwohl diese drei Steckverbinder in den Abmessungen ihrer männlichen und weiblichen Teile konsistent sind, sofern die Verbindung ohne Übergang möglich ist, kann die langfristige Verwendung unterschiedlicher Steckverbinder austauschbar die Übertragungsleistung und die Prüfgenauigkeit beeinträchtigen,und sollte so weit wie möglich vermieden werden..
Anwendung:
Prüfgeräte
Präzisionsmessung: Im Bereich der Prüfgeräte, insbesondere der Millimeterwellenprüfgeräte, ist die Anwendung des K2.92-Anschlusses sehr weit verbreitet.Seine hohen Präzisions- und Hochfrequenzmerkmale machen ihn zur bevorzugten Anschlusslösung für Präzisionsmessungen und Datenanalysen..
Laborgebrauch: Viele Laboratorien verwenden K2.92-Anschlüsse für den Aufbau und Anschluss von Versuchsgeräten, da sie eine stabile Leistung und einen bequemen Betrieb bieten.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
