Gerade PCB-Leiterplatte MMCX Kleine Koaxialkabelanschlüsse 50Ω Impedanz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | MMCX Reihen-Verbindungsstück | Geschlecht: | Mann |
|---|---|---|---|
| Überzug: | Das Gold, das überzogen wird, vernickeln überzogen | Material: | Messing |
| Widerstand: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Art: | PWB-Berg | ||
| Hervorheben: | MMCX-PCB-Koaxialanschlüsse 50Ω,Gerader MMCX-HF-Adapteranschluss,Kleine MMCX-PCB-Anschlüsse |
||

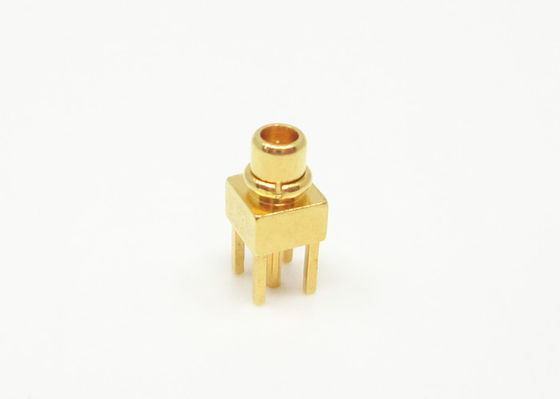

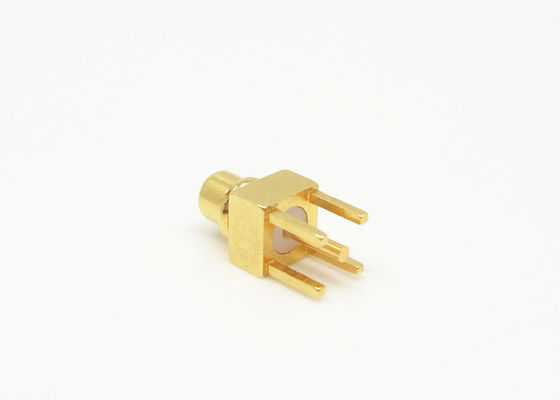

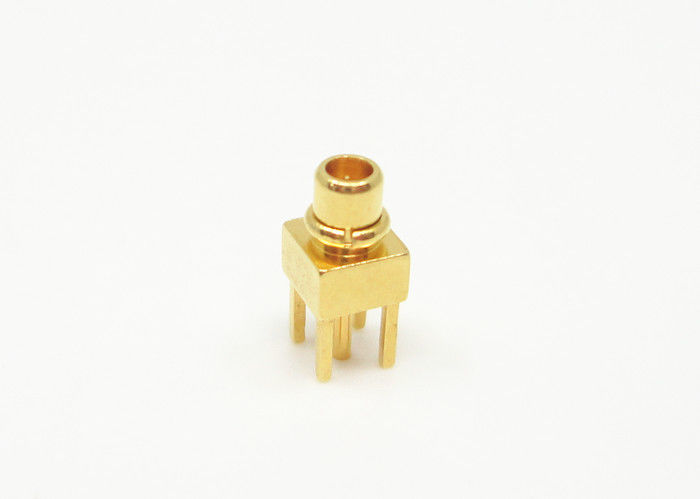

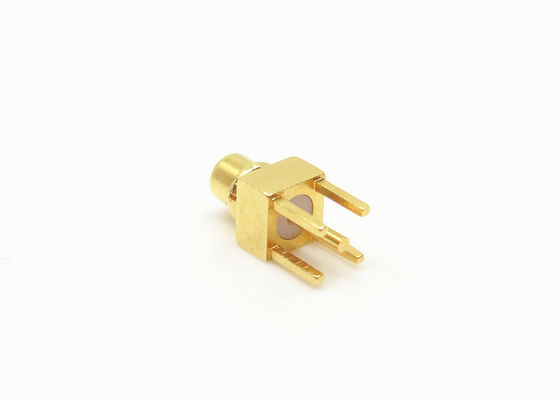

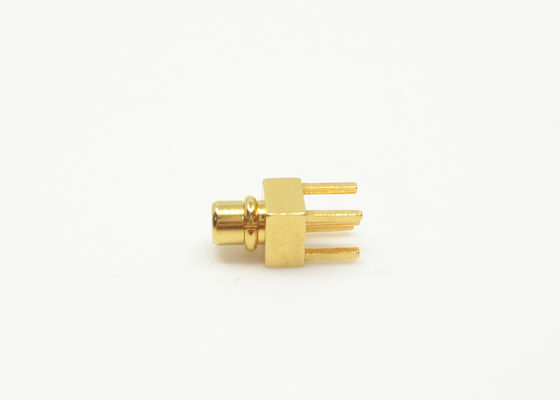

Vergoldeter 50 Ohm MMCX gerader PCB-Panel-Montage-Crimp-HF-Koaxialstecker
Die MMCX-Serie ist eine Art von Mikroeinsteckstopp-HF-Koaxialsteckverbinder, der kleiner als MCX ist und häufig in kleinen Kommunikations- und Netzwerkgeräten eingesetzt wird, die strenge Anforderungen an Volumen und Gewicht stellen.
Anwendungen der MMCX-Steckverbinder sind solche, bei denen Größe, Gewicht, Leistung und einfache Montage die treibenden Überlegungen für die endgültige Designentscheidung sind. Typischerweise umfassen diese GPS, drahtlose Kommunikation (WLAN und Mobilfunk) und Automobil.
Spezifikation
| Elektrische Eigenschaften | |||
| Impedanz | 50Ω | ||
| Frequenzbereich | DC~6GHz | ||
| Nennspannung | 170VRMS | ||
| Dielektrikum Spannungsfestigkeit | 500VRMS | ||
| Isolationswiderstand | ≥2000MΩ | ||
| Mittenwiderstand | Mittelleiter | ≤10mΩ | |
| Außenleiter | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Material- und mechanische Eigenschaften | |||
| Mittelleiter | Stecker | Messing vergoldet | |
| Buchse | Berylliumkupfer vergoldet | ||
| Elastischer Kontakt | Berylliumkupfer vergoldet | ||
| Gehäuse und andere Metallteile | Messing vergoldet | ||
| Crimp-Hülse | Messing vernickelt | ||
| Isolatoren | PTFE | ||
| Dichtring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | Ja |
| Mittenkontakt-Anschluss | Crimp |
| Außenkontakt-Anschluss | Crimp |
| Steckzyklen | 500 Zyklen |
| Kontakt-Rückhaltung | 10N min |
| Kabel-Rückhaltung | 100N min |
| Steckkraft | 13,6N max |
| Entriegelungskraft | 13,6N max |
Detaillierte Bilder
Merkmale:
-Geringe Kosten bei hoher Qualität.
-Breitbandige Leistung mit geringer Reflexion von DC bis 6 GHz.
-Schnelles Einstecken/Abziehen durch Schnappverbindung.
-50 Ohm Impedanz
- Verfügbar für die Befestigung an branchenüblichen Kabeln und als Leiterplattenbauteil
-Bietet wiederholbare Leistung
Anwendung:
* Netzwerk
* Satcom
* Computer/LANs
* Computer/LANs
* Mobilkommunikation
* Instrumentierung
* Mobilkommunikation
* Außenanlagen
* Radar, Mikrowelle
* Telekommunikation
* Instrumentierung
* Automobil
* Sprunglinienverbindung
* Grundlegende Einrichtung
* Radio-, TV-Antennensystem
Produktkatalog:
| HF-Adapter |
| Hohlleiter-zu-Koaxial-Adapter |
| Glas-Metall-Hermetische Dichtungen |
| J30J-Serie-Steckverbinder |
| Mikrowellen-Drehgelenke |
| HF-Kabelkonfektionen |
| SMA/SSMA HF-Steckverbinder |
| SMP/SSMP HF-Steckverbinder |
| MCX/MMCX HF-Steckverbinder |
| TNC HF-Steckverbinder |
| N-Typ HF-Steckverbinder |
| BNC HF-Steckverbinder Millimeterwellen-Steckverbinder (2,4 mm, 2,92 mm) |
HINWEIS:
Wir haben über 10.000 Arten von MMCX Steckverbindern, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
