50-Ohm-SMP-Klinke auf Klinke-Bullet-HF-Koaxial-Adapter-Anschluss bis zu 18 GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP Buchse auf SMP Buchse Adapter | anderer Name: | SMP-Buchse zu Jack Bullet |
|---|---|---|---|
| Center-Kontakt: | Kupferlegierung, vergoldet | Hülse: | Kupferlegierung, vergoldet |
| Unabhängigkeit: | 50 Ohm | Nennspannung: | 170V |
| DWV: | 500V | Isolationswiderstand: | 5000 Ohm |
| Frequenz: | Gleichstrom ~ 18 GHz | Temperaturbereich: | -55℃~+125℃ |
| Dielektrikum: | PTFE | Proben: | Verfügbar, Auf Lager >30PCS |
| Hervorheben: | 50Ohm SMP Koaxial-Adaptersteckverbinder,SMP Buchse-zu-Buchse HF-Adapter,18GHz HF-Koaxial-Bullet-Steckverbinder |
||
Produktbeschreibung:

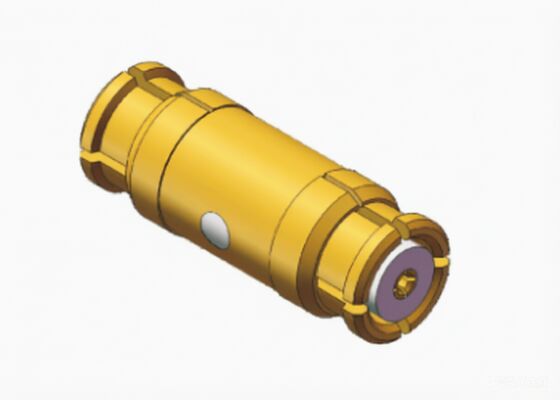

50 Ohm SMP Buchse auf Buchse Bullet RF Koaxialadapter Verbinder bis 18 GHz
Entwickelt für Umgebungen, in denen Platz Mangelware ist, bieten diese Miniaturadapter eine robuste Verbindungslösung, ohne die Leistung zu beeinträchtigen. Sie sind für die strengen Anforderungen moderner HF-Systeme konzipiert und eignen sich ideal für Anwendungen, die minimale Abmessungen und ultrakompakte, platzsparende Designs.
Hauptmerkmale von RF-Koaxialadapter-Verbindern:
Erweiterter Frequenzbereich: Geeignet für den Einsatz bis zu 18 GHz, was eine zuverlässige Signalintegrität in Hochfrequenz-Testumgebungen und Kommunikationssystemen gewährleistet.
Werkzeuglose Konnektivität: Mit einem Steckdesign ermöglichen diese Adapter ein schnelles Ein- und Ausstecken. Installateure können Verbindungen ohne Gewinde oder Schraubenschlüssel sichern, was die Montagezeit und Komplexität erheblich reduziert.
Vielseitige SMP-Steckerfamilie: Die SMP-Serie bietet eine umfassende Palette von Konfigurationen, einschließlich gerader und rechtwinkliger Varianten. Ob Ihre Anwendung eine Kabelmontage oder eine direkte Lötung auf einer Leiterplatte erfordert, es gibt eine geeignete Konfiguration.
Optimierte Steckoptionen für jede Umgebung
Um die Zuverlässigkeit in verschiedenen Anwendungsszenarien zu gewährleisten, können Benutzer aus drei verschiedenen Steckerstrukturen wählen, die auf spezifische Steckzyklenanforderungen zugeschnitten sind:
Volle Rastung: Empfohlen für permanente oder semi-permanente Installationen, bei denen keine häufige Steckung erforderlich ist. Diese Option bietet die höchste Haltekraft.
Begrenzte Rastung: Ideal für Anwendungen, die regelmäßige Wartung oder Neukonfiguration mit vielen Steckzyklen erfordern.
Glatte Bohrung: Entwickelt für Board-to-Board-Baugruppen mit hoher Dichte, bei denen mehrere SMP-Stecker in geringem Abstand montiert sind.
Hinweis zur mechanischen Leistung: Einsteck- und Auszugskräfte folgen dieser Hierarchie: Volle Rastung > Begrenzte Rastung > Glatte Bohrung.
Umrissabmessungen von geraden SMP auf SMP Buchse auf Buchse Bullets SMP-KK25 Serie:
| Modell | L (unterschiedliche Länge) | Hinweis |
| SMP-KK99 | 9,6 mm | Buchse auf Buchse |
| SMP-KK166 | 10,2 mm | Buchse auf Buchse |
| SMP-KK176 | 7,1 mm | Buchse auf Buchse |
| SMP-KK177 | 7,4 mm | Buchse auf Buchse |
| SMP-KK178 | 8,1 mm | Buchse auf Buchse |
| SMP-KK188 | 10 mm | Buchse auf Buchse |
| SMP-KK189 | 9,7 mm | Buchse auf Buchse |
| SMP-KK192 | 9 mm | Buchse auf Buchse |
| SMP-KK239 | 9,9 mm | Buchse auf Buchse |
| SMP-KK249 | 6,7 mm | Buchse auf Buchse |
Hinweis: Wenn Sie die unterschiedliche Länge von SMP auf SMP Adaptern, Bullets anpassen möchten, kontaktieren Sie uns bitte frei unter sales3@xa-elite.com.cn.
Anwendungen:
Xi'an Elite Electronic ist ein führender Hersteller von HF/Mikrowellen/Hohlleiter-Steckverbindern, Adaptern & Kabelbaugruppen für die Luft- und Raumfahrt, Luftfahrt, Navigation, Satelliten, Radar, Kommunikation und Elektronikindustrie.
Verpackung und Versand:
Verpackung:
Verpackungsmaße: Äußerer kleiner Karton mit L 26,5*B18,5*H14cm
Versand:
Versandzeit: 5-7 Werktage für vorrätige RF-Koaxialadapter-Verbinder. Für Neuproduktionen arrangieren wir den Versand so schnell wie möglich, sobald die Ware fertig ist.
Unsere Golden-Bull-Produkte:
- RF-Koaxialadapter-Verbinder & Kabelbaugruppen:
SMA-Serie/SSMA-Serie/K2,92mm-Serie
SMP-Serie/SSMP-Serie/ASMP-Serie/CSMP-Serie
N-Serie/TNC-Serie/TNCA-Serie/TMA-Serie
- Mikro-Rechteck-Steckverbinder:
J30J-Serie/J30JB-Serie/J30JM-Serie/J30-Serie/J56J-Serie
- Hermetische Dichtungen:
Hermetischer Mehrfachstecker
Hermetische Durchführungen - HF- und DC-Typ
- Aperturkonversionsprodukte
- Integrierte Rechteckprodukte
- Hohlleiterprodukte:
Hohlleiter zu Koax-Adapter
Hohlleiteradapter
Hohlleiter-Dichtungsfenster
Hohlleiterkomponenten
Hohlleiter-Kabelbaugruppen
- HF-Abschlusswiderstand
