Gold 50Ohm überzog Frau Blindmate SMP zum weiblichen Adapter
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produkt-Name: | SMP-Rf-Adapter | Widerstand: | 50Ω |
|---|---|---|---|
| Zertifikat: | CER ROHS ISO-9001-2015 | Haltbarkeit: | 500 Zyklen |
| Geschlecht: | Frau | Karosseriestil: | Gerade |
| Material: | Messing | Überzug: | Vergolden |
| Hervorheben: | Frau 50Ohm SMP zum weiblichen Adapter,Frau Blindmate SMP zum weiblichen Adapter,Blindmate-Koaxialitätsadapter weiblich zur Frau |
||

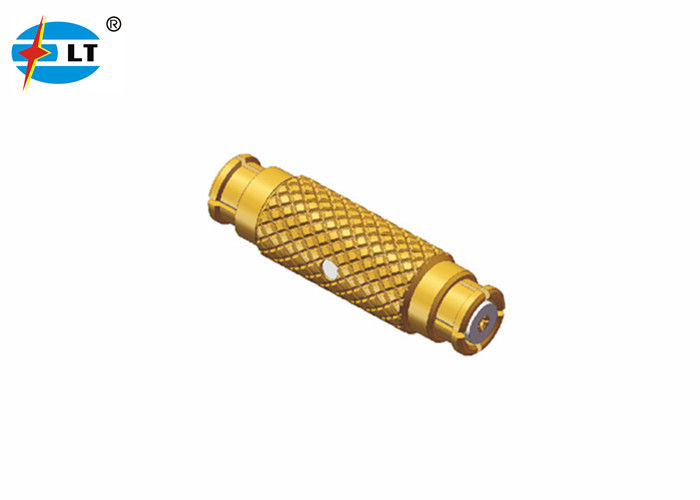

Gold 50Ohm überzog Frau Blindmate SMP zu weiblichem Adapter SMPs
SMP-Rf-Verbindungsstück-Einleitung
Die SMP-Schnittstelle ist, eine subminiature Schnittstelle in der gleichen Skala wie Verbindungsstücke MMCX aber bietet eine freqquency Strecke DCs 40 Gigahertz an. Die SMP-Verbindungs-Reihe beruht auf dem Schwimmen von weiblich-zu-weiblichen Adaptern (nannte allgemein Kugeln), um das Stapeln von den Brettern zu erzielen, die mit SMP-Mann-PWB-Verbindungsstücken ausgerüstet werden. Diese dauerhafte Struktur und Fähigkeit, Radial- und axialer Versetzung zu widerstehen erlaubt blinde Verbindungslösungen. Sie ist in miniaturisierten Hochfrequenzkoaxialmodulen allgemein verwendet.
Eigenschaften und Nutzen
- Frequenzbereich: DC - 40 Gigahertz
- Industriestandard pro MIL-STD-348
- Goldüberzogener u. passivierter Edelstahl
- Stoß-auf oder Schnellkoppelung
- Mann und weibliche, gerade und rechtwinklige Wahl
- Normaltyp und luftdichte Verschlüsse flanschen Berg u. Faden-in der Bergwahl
- Der Stecker hat die Form-volle Raste mit drei Schnittstellen, begrenzte Raste und glatte die Bohrung (einschließlich mit dem Bremsen).
- Kundenspezifische Verbindungsstücke verfügbar
Spezifikation
| Elektrische Eigenschaften | ||
| Widerstand | 50Ω | |
| Frequenzbereich | DC~40GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrikumc$spannung-widerstand | 500VRMS* | |
| Isolationswiderstand | ≥2000MΩ | |
| Mittelwiderstand | Äußerer Leiter | Normal≤2.5mΩ, Sealing≤4mΩ |
| Mittelleiter | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Materielle u. mechanische Eigenschaften | ||
| Mittelleiter | Mann | Sn-p Bronze, Gold überzogen |
| Frau | Berylliumbronze, Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze | Gold überzogen |
| Shell und andere Metallteile | Messingedelstahl | Gold überzogene Passivierung |
| Isolatoren | Glas-sintering/PTFE/PEI | |
| Hermetische Produkt-Leckrate | 1.01325×10-3Pa·cm3/s | |

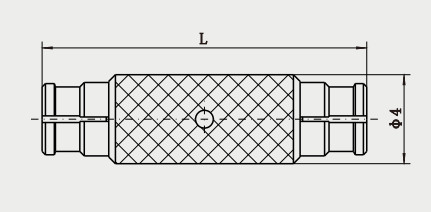

Ausschnittskizze von
Gold 50Ohm überzog Frau Blindmate SMP zu weiblichem Adapter SMPs:
| Modell nein. | L (Millimeter) | Anmerkung |
| SMP-KK16 | 14,5 | SMP weiblich zu weiblichem Adapter SMPs |
| SMP-KK23 | 14,8 | |
| SMP-KK31 | 13,7 |
Anwendungen
- Antennen
- Brett-zu-Brettverbindung
- Telekommunikation
- Instrumentierung
Produkt Cataloge:
| Rf-Kabel |
| Wellenleiter zum Koaxialadapter |
| Glas-zu-Metallluftdichte verschlüsse |
| J30J-Reihen-Verbindungsstück |
| Mikrowellen-Drehgelenke |
| Rf-Adapter |
| SMA/SSMA Rf-Verbindungsstück |
| SMP/SSMP Rf-Verbindungsstück |
| N-Art Rf-Verbindungsstück |
| TNC Rf-Verbindungsstück |
| MCX/MMCX Rf-Verbindungsstück |
| BNC Rf-Verbindungsstück |
| Millimeter-Wellen-Verbindungsstücke (2.4mm, 2.92mm) |
Andere SMP-Frau zum weiblichen Adapter
1.
| Modell nein. | Beschreibung |
| SMP-KK1 | SMP weiblich zum weiblichen Adapter mit Länge 26mm |
2.
| Modell nein. | Beschreibung |
| SMP-KK2 | SMP weiblich zum weiblichen Adapter mit Länge L=18.2mm |
| SMP-KK10 | SMP weiblich zum weiblichen Adapter mit Länge L=17.8mm |
3.
| Modell nein. | Beschreibung |
| SMP-KK3 | SMP weiblich zum weiblichen Adapter mit Länge L=8.1mm |
| SMP-KK8 | SMP weiblich zum weiblichen Adapter mit Länge L=7.75mm |
| SMP-KK22 | SMP weiblich zum weiblichen Adapter mit Länge L=6.45mm |
| SMP-KK26 | SMP weiblich zum weiblichen Adapter mit Länge L=9.45mm |
| SMP-KK29 | SMP weiblich zum weiblichen Adapter mit Länge L=8.5mm |
| SMP-KK46 | SMP weiblich zum weiblichen Adapter mit Länge L=7.2mm |
| SMP-KK105 | SMP weiblich zum weiblichen Adapter mit Länge L=25.5mm |
| SMP-KK106 | SMP weiblich zum weiblichen Adapter mit Länge L=8.6mm |
| SMP-KK117 | SMP weiblich zum weiblichen Adapter mit Länge L=14.65mm |
ANMERKUNG:
Wir haben über 10.000 Arten SMP-Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
