Produktname: | SMP Male Limited-Rasten-luftdicht verschlossenes Verbindungsstück | Frequenzbereich: | DC~40GHz |
---|---|---|---|
Widerstand: | 50Ω | Verbindungsstück-Reihe: | SMP |
Geschlecht: | Mann | Shell Material: | Kovar 4j29 |
Glas: | 7052 7070 | Hermecity: | ≤1.01325×10 - ³ Pa.cm-³ /s |
Markieren: | Männliches rechtwinkliges Rf-Verbindungsstück,Hermetisches SMP-Rf-Verbindungsstück,Gerade-Beendigung Rf-Kabel-Verbindungsstück |

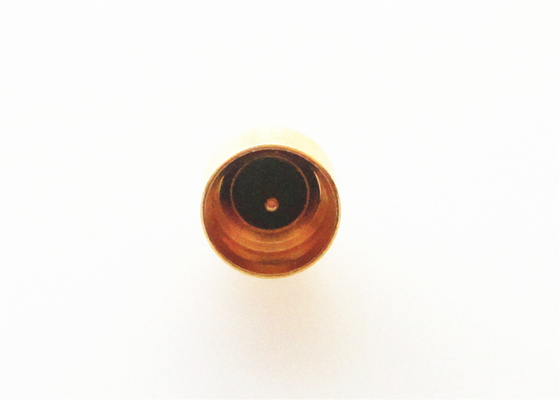

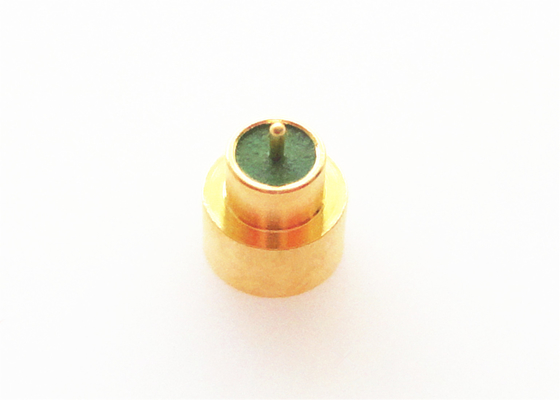

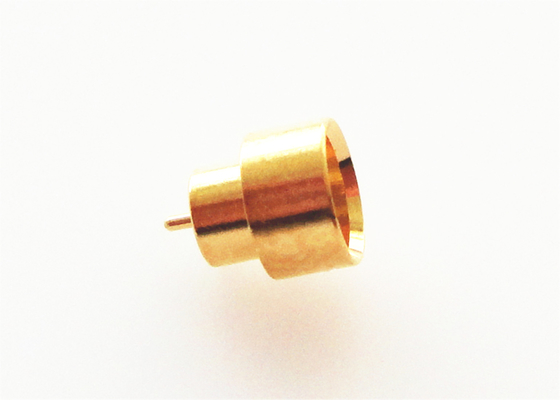

SMP Male Limited-Rasten-luftdicht verschlossener Verbindungsstück-Zubehör-Mikrobandleiter-Anschluss
SMP ist ein sminiature Stoß-auf oder ein Koaxialstecker Schnellkoppelung Rfs, der die Charaktere der kleinen, leichten, ausgezeichneten seismischen Leistung und des weit Arbeitsbreitbands hat, etc. Seine Arbeitsfrequenz bis bis 30GHz (unser Produkt von SMP-Verbindungsstück kann 40GHz erreichen) und zum Stecker hat die Form-volle Raste mit drei Schnittstellen, begrenzte Raste und glatte die Bohrung (einschließlich mit dem Bremsen). PWB-Berg, Kabelberg und in Serien Adapter stellen eine Verbindungslösung für Brett-zubrett, blinden Kameraden und Gestell-undplattenanwendungen beim Beibehalten von Paketdichte zur Verfügung. Beantragen Sie installieren Situation mit der Anforderung von modularem intensivem der hohen Zuverlässigkeit.
Spezifikation
Elektrische Eigenschaften | ||
Widerstand | 50Ω | |
Frequenzbereich | DC~40GHz | |
Nennspannung | 170VRMS* | |
Isolationswiderstand | ≥2000MΩ | |
Dielektrikumc$spannung-widerstand | 500VRMS* | |
Mittelwiderstand | Äußerer Leiter | ≤4mΩ |
Mittelleiter | ≤26mΩ | |
VSWR | ≤1.3 | |
Materielle u. mechanische Eigenschaften | ||
Mittelleiter | Mann | Sn-p Bronze, Gold überzogen |
Frau | Berylliumbronze, Gold überzogen | |
Elastischer Kontakt | Berylliumbronze | Gold überzogen |
Shell und andere Metallteile | Messingedelstahl | Gold überzogene Passivierung |
Isolatoren | Glas-sintering/PTFE/PEI | |
Hermetische Produkt-Leckrate | ³ 1.01325×10- PA·cm-³ /s |
Ausschnittskizze
Modell nein. | L | d | Schnittstelle | Anmerkung |
SMP (M) - JHD | 1,6 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD-S | 1,6 | 0,39 | glatte Bohrung | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD-F | 1,6 | 0,39 | volle Raste | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD-Y1 | 1,6 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch, |
SMP (M) - JHD26-S | 0,8 | 0,3 | glatte Bohrung | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD42-S | 2 | 0,39 | glatte Bohrung | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD51 | 1,2 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD51-S | 1,2 | 0,39 | glatte Bohrung | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD54 | 1,1 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD54-S | 1,1 | 0,39 | glatte Bohrung | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD63 | 2,5 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch |
SMP (M) - JHD153 | 1 | 0,39 | begrenzte Raste | Schnittstelle deepth 1.7mm, hermetisch |
Eigenschaften und Nutzen
Gold überzogen |
Unter-Miniatur |
DC zu 40 Gigahertz |
Kompakte Größe |
Stoß-auf oder Schnellkoppelung |
Volle Raste, begrenzte Raste und glatte Bohrung |
PWB- u. Kabelbergverbindungsstück |
Mann und weibliche, gerade und rechtwinklige Wahl |
Kabelbergversionen für flexible und biegbare Kabel Materialien |
Normaltyp und hermetischer, Flanschberg u. Faden-in der Bergwahl |
Anwendungen
- Antennen-Breitband
- Telekommunikation
- Instrumentierung
- In Phasen eingeteilt - Gruppenantennen
- Brett-zu-Brettverbindung
