Vollmessing-SMP-In-Serie-Buchse-auf-SMP-Buchse-Adapter, 50 Ohm, gerade, 20,2 mm
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Körper-Material: | Messing | Widerstand: | 50ohm |
|---|---|---|---|
| Farbe: | Gold überzogen | Geschlecht: | weiblich zu weiblichem |
| Karosseriestil: | Gerade | Art: | SMP-weiblicher Rf-Adapter |
| Berg-Methode: | Blinder Kamerad | Isolator: | PTFE |
| Hervorheben: | Voller Messing-weiblicher Adapter SMPs,Weiblicher Adapter 50 Ohm SMPs,20.2mm SMP weiblicher Adapter |
||

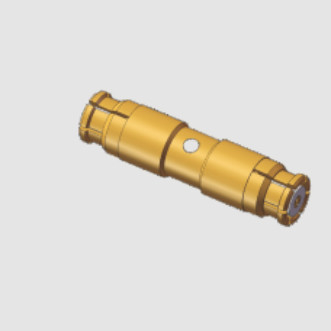

Gerader SMP-Buchse auf SMP-Buchse-HF-Adapter mit einer Länge von 20,2 mm
SMP ist ein Miniatur-Push-in-HF-Koaxialsteckverbinderadapter, der sich durch geringes Volumen, geringes Gewicht, gute seismische Leistung, ein breites Betriebsfrequenzband usw. auszeichnet.
Die Betriebsfrequenz beträgt bis zu 30 GHz (unsere Hochleistungs-SMP-Steckerprodukte können 40 GHz erreichen).Der Stecker verfügt über drei Schnittstellenformen: Vollrastung, Grenzrastung und glatte Bohrung (einschließlich Bremse).
Verschiedene Schnittstellenformen können der axialen oder radialen Bewegung von Blindsteckern in Breit-zu-Breit-Steckerkupplungen gerecht werden.
Es eignet sich für Installationsanlässe mit hohen Anforderungen an Zuverlässigkeit und Modularität.
| Allgemeine Spezifikation für SMP-Steckeradapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichstrom ~ 40 GHz
|
|||
|
Nennspannung
|
170 VRMS (auf Meereshöhe)
|
|||
|
Dielektrika Spannungswiderstand
|
500 VRMS (bei Seegang)
|
|||
|
Isolationswiderstand
|
≥2000 MΩ
|
|||
|
|
Außenleiter
|
normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Mittelleiter
|
normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichstrom ~ 18 GHz | 18~26,5 GHz | 26,5 ~ 40 GHz | |
| VSWR für geraden Stecker |
≤1,25
|
≤1,3 | ≤1,5 | |
| VSWR für rechtwinkligen Stecker | ≤1,3 | |||
| VSWR für Adapter | ≤1,2 | ≤1,3 | ≤1,5 | |
| Mittelleiter | Männlich |
Sn-P-Bronze
|
vergoldet | |
| Weiblich |
Berylliumbronze
|
vergoldet | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
vergoldet | ||
|
Gehäuse und andere Metallteile
|
vergoldetes Messing, passivierter Edelstahl
|
|||
|
Isolatoren
|
Glassintern/PTFE/PEI
|
|||
|
Leckrate für
hermetisch dichter Steckverbinder
|
1,01325×10-3 Pa·cm3/s
|
|||

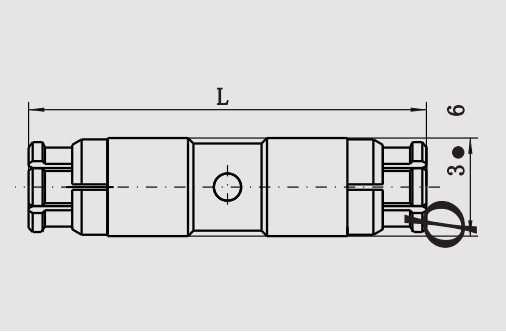

Umrisszeichnung von
SMP-Buchse auf SMP-Buchse-HF-Adapter
Zugehörige SMP-Adapter (Buchse auf Buchse).
1.
| Modell Nr. | Beschreibung |
| SMP-KK72 | SMP-HF-Adapter Buchse auf Buchse |
2.
| Modell Nr. | L(mm) | |
| SMP-KK59 | 16 | Kompressionslänge: 15 mm, rechtes Ende nur mit glatter Bohrung verbunden. |
| SMP-KK62T | 13 | Kompressionslänge: 12 mm, rechtes Ende nur mit glatter Bohrung verbunden. |
| SMP-KK62T-Y1 | 13 | Kompressionslänge: 12 mm, rechtes Ende nur mit glatter Bohrung verbunden. 192H Salznebelbeständigkeit |
| SMP-KK190T | 12.7 | Kompressionslänge: 11,9 mm, rechtes Ende nur mit glatter Bohrung verbunden. |
3.
| Modell Nr. | L(mm) |
| SMP-KK99 | L=9,6, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK166 | L=10,2, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK175 | L=6,7, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK176 | L=7,1, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK177 | L=7,4, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK178 | L=8,1, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK188 | L=10, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK189 | L=9,7, SMP-HF-Adapter (Buchse auf Buchse). |
| SMP-KK192 | L=9, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK239 | L=9,9, SMP-HF-Adapter Buchse auf Buchse |
| SMP-KK249 | L=6,7, SMP-HF-Adapter Buchse auf Buchse |
NOTIZ:
Wir haben mehr als 1000 SMP-Buchsen- und -Stecker-Adapter zur Auswahl.Wenn Sie das von Ihnen verwendete Produkt nicht finden,
Bitte kontaktieren Sie uns für den vollständigen Katalog.Akzeptieren Sie benutzerdefinierte Abmessungen.
Produktkategorie:
1. HF-Anschlüsse, Adapter (DC bis 110 GHz)
2. HF- und Wellenleiterkabelbaugruppen
3. Wellenleiter-zu-Koax-Adapter
4. Integrierte (RF&DC) Anschlüsse
5. Mikro-Rechteckstecker (J30J, Mikro-D-Sub)
6. Hermetische Glas-Metall-Dichtungen, Header, Feedtru (RF & DC)
7. Mikrowellen-Drehgelenke
8. ODM-Produkte
