WR90 BJ100 N Weiblicher Wellenführer zum Koaxadapter 8,2 GHz - 15 GHz N/BJ100-KF
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | WR90 Wellenführer für Koaxialadapter | Material: | mit einer Breite von nicht mehr als 20 mm |
|---|---|---|---|
| Frequenzbereich: | 8.2-15 GHz | Verbindungsstück: | N |
| Versuchen: | 1.30 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR90,BJ100 | Körpergestaltung: | Richtiger Winkel |
| Hervorheben: | Weiblicher Wellenleiter,zum des Adapters zu überreden,Weiblicher Wellenleiter N |
||
WR90 BJ100 bis N Weiblicher Wellenführer zum Koaxadapter 8,2 GHz ~ 15 GHz
Die Häufigkeit dermit einer Leistung von mehr als 50 WattVerarbeitet durchElite Elektronik(ELT) abdecken5.4 GHz bis 110 GHzMit hoher Zuverlässigkeit, geringer Größe und hervorragender Leistung wird es in Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.mit einer Breite von mehr als 20 mm,Die koaxiale Endverbindungsoberfläche umfasst:N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm und Mikroband. Wellenführer-Koax-Adapter sind in zwei Typen unterteilt: Endstart und rechten Winkelstart aus Schnittstellenorientierung.eine Hochleistungsstruktur.
Spezifikation derN/BJ100-KF:
| Produktbezeichnung | WR90 Wellenführer zu SMA-Koaxialadaptern |
| Modell Nr. | N/BJ140-KF |
| Koaxal-Typ | N |
| Größe des Wellenleiters | WR90 |
| Körpergestaltung | Richtiger Winkel |
| Frequenzbereich | 8.2-15 GHz |
| SMA-Impedanz | 50 Ohm |
| VSWR | 1.30 |
Vorteile:
-Unsere Wellenleitadapter sind von hoher Zuverlässigkeit, Miniaturgröße und hervorragender Leistung, was sie in Mikrowellenmessgeräten und Millimeterwellengeräten usw. weit verbreitet macht.
Entwurf des Musters Nr.N/BJ100-KF:

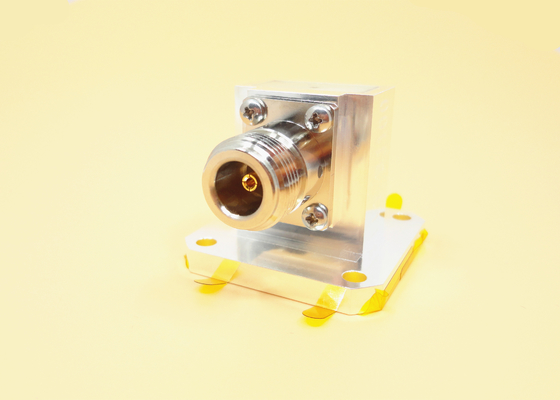

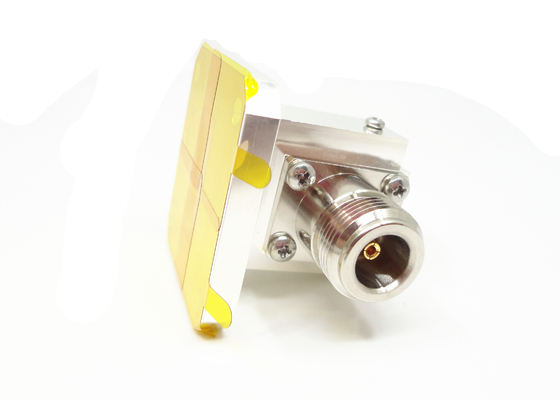

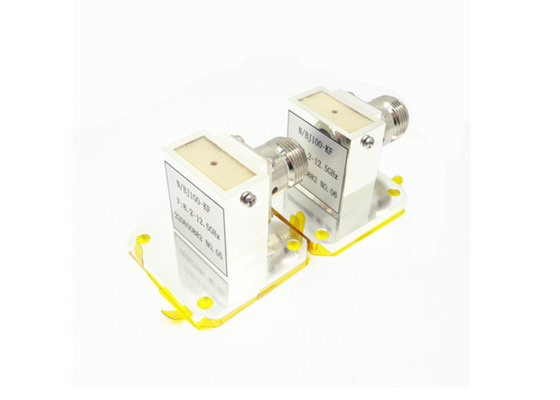

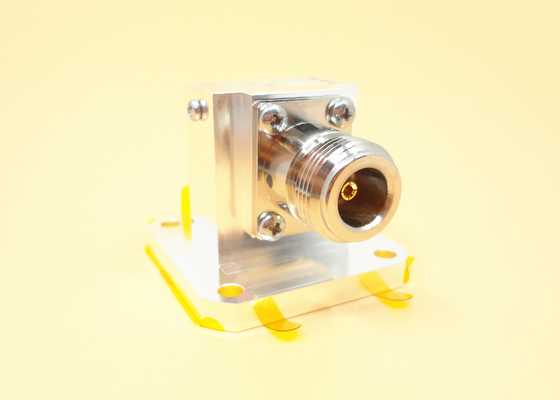

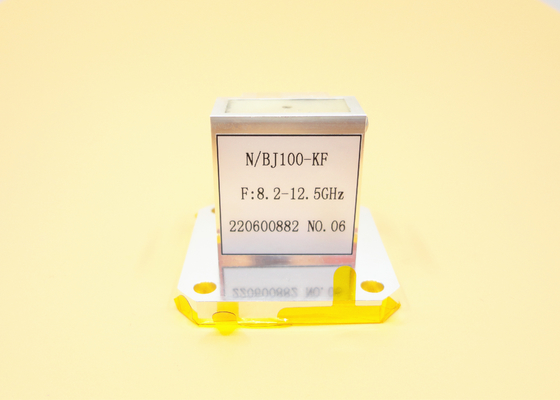

Bilder vonWR90 BJ100 bis N Weiblicher Wellenführer zum Koaxadapter N/BJ100-KF:
Liste derWellenführer zu N-Koaxialadaptern:
| Modellnummer | Beschreibung | Anmerkung |
| N/BJ100-KF | WR90(BJ100) bis N weibliche Startadapter | BJ100=WR90 |
| N/BJ120-KF | WR75(BJ120) bis N weibliche Startadapter | BJ120=WR75 |
| N/BJ140-KF1 | WR62(BJ140) zu N weibliche Rechtswinkelanpassungen | BJ140=WR62 |
Querschnittsverweise zu Wellenleitungsnormen
| Chinesische Normen | Internationale Normen | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.3 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
| BJ500 | WR18 | 39.2 bis 59.6 |
| BJ620 | WR14 | 49.8 bis 75.8 |
| BJ740 | WR12 | 60.5 bis 91.9 |
| BJ900 | WR10 | 73.8~112 |
Wellenführer zum Koaxadapter-ELT 2024.pdf
Anmerkung:
Wir haben mehr als 1000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
