| Körper-Material: | Messing | Widerstand: | 50 Ohm |
|---|---|---|---|
| Farbe: | Gold überzogen | Karosseriestil: | Gerade |
| Type: | SMP male RF Adapter | Berg-Methode: | Blinder Kamerad |
| Verpflichtungs-Kraft: | 45N maximal | Befreiung Kraft: | Minute 9N |
| Markieren: | Zwei Beine SMP-Verbindungsstücke,Begrenztes Raste Rf-Verbindungsstück,Männliches luftdicht verschlossenes Rf-Verbindungsstück |
||
Kundenspezifischer männlicher luftdicht verschlossener zwei Beine SMPs Rf begrenzte Rasten-Verbindungsstück
SMP-Verbindungsstück ist eine Einebnung und Klemmstelle-im Kombinationsverbindungsstück, ist seine Schnittstelle der gleiche Anteil als die ultra-kleine Schnittstelle des Verbindungsstücks MMCX, kann das kleinste der Installationsdichte den Verbindungsstückmittelabstand von 4.3mm erreichen, also ist es für blinden Anschluss den mit hoher Dichte sehr passend. Es ist für blinden Anschluss den mit hoher Dichte zwischen Druckbrettern, Fahrgestellen und Kabinetten besonders passend und wird im Allgemeinen in der vollen Hemmung/in der halben Hemmung + in der Verknüpfung + optisches Loch verwendet.
| Allgemeine Spezifikation für SMP-Verbindungsstück-Adapter | ||||
|
Widerstand
|
50Ω
|
|||
|
Frequenzbereich
|
DC~40GHz
|
|||
|
Nennspannung
|
170VRMS (am Meeresspiegel)
|
|||
|
Dielektrikumc$spannung-widerstand
|
500VRMS (am Meer-leavel)
|
|||
|
Isolationswiderstand
|
≥5000MΩ
|
|||
|
|
Äußerer Leiter
|
normal≤2.5mΩ, luftdicht verschlossenes ≤4mΩ
|
||
|
Mittelleiter
|
normal≤6mΩ, luftdicht verschlossenes ≤26mΩ
|
|||
| Frequenzbereich | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR für gerades Verbindungsstück |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR für rechtes Engelsverbindungsstück | ≤1.3 | |||
| VSWR für Adapter | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR anderes | ≤1.3 | |||
| Mittelleiter | Mann |
Tin Phosphor Bronze/Kovar Alloy
|
Gold überzogen | |
| Frau |
Berylliumbronze
|
Gold überzogen | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
Gold überzogen | ||
|
Shell und andere Metallteile
|
Messing-/Beryllium Bronze-Legierung Kovar Alloys /copper, Edelstahl passiviert
|
|||
|
Isolatoren
|
Glas-sintering/PTFE/PEI
|
|||
|
Leckrate für
luftdicht verschlossenes Verbindungsstück
|
PA 1.01325×10-3·cm3 /s
|
|||
Eigenschaften:
* Fähigkeit, Radial-/axialer Versetzung zu widerstehen
* an Ort und Stelle auswechselbarer, der Kugeln, des hermetischen und des Kabels Verbindungsstücks Konfigurationen des Brett-Bergs,
* kundenspezifische Verbindungsstücke verfügbar

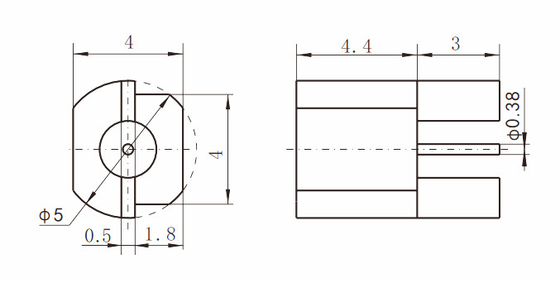

Entwurfszeichnung kundenspezifischen männlichen luftdicht verschlossenen zwei Beine SMPs Rfs begrenzte Rasten-Verbindungsstück
In Verbindung stehende luftdicht verschlossene Verbindungsstücke SMPs
1.
| SMP (M) - JHD1-JH | Mann begrenzte Raste | Hermetische, Umfangsverpfändungsschnittstellentiefe 2,79 |
2.
| SMP (M) - JHD160-JH | Mann begrenzte Raste | Hermetisch, Schnittstellentiefe 18 bondable |
3.
| SMP (M) - JHD199-JH | Mann begrenzte Raste | Hermetisch, Schnittstellentiefe 1,7 Bondable |
4.
| SMP (M) - JHD457-S-WP | Männliche glatte Bohrung | Hermetisch, Schnittstellentiefe 2,79 |
5.
| SMP (M) - JHD487-WP | Mann begrenzte Raste | Hermetisch, Schnittstellentiefe 2,79 |
6.
| SMP (M) - JHD618-S-WP | Männliche glatte Bohrung | Hermetisch, Schnittstellentiefe 2,79 |
Installieren Sie Einleitung:
ANMERKUNG:
Wir haben über 1.000 Arten weibliche männliche Adapter SMPs für Wahl, wenn das Produkt, das Sie benutzen, nicht gefunden wird,
treten Sie mit uns bitte für volle catologs in Verbindung. Kundenspezifische Maße wird angenommen.
