| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Überzug: | Gold überzogen |
|---|---|---|---|
| Widerstand: | 50Ω | Bescheinigung: | CER ROHS |
| Haltbarkeit: | 500 ZYKLEN | Artikel: | SMP-Buchse |
| Berg-Methode: | 2-Loch-Flansch | Verbindungsstück: | Mikroband,SMP, in rechtem Winkel |
| Markieren: | Koaxiale RF-Anschluss mit eingeschränkter Abwehrleistung,Gerade Winkel Flanschmontage RF-Anschluss,Vergoldete HF-Männliche Verbindung |
||

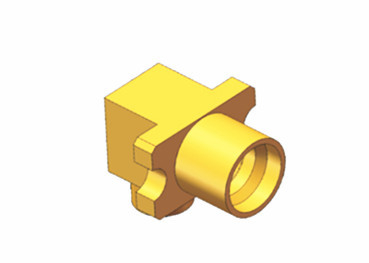

Erlebnisverbesserte Verbindung mit SMP Männlichem Rechtswinkelflanschmontage-Beschränkter RF-Konnektor
SMP ist ein kompakter Push-on (Snap-Coupling) -RF-Koaxialanschluss mit geringer Größe, leichtem Design, hervorragender seismischer Leistung und breiter Betriebsbandbreite.Es kann bis zu 30GHz (mit unserem Hochleistungs-SMP-AnschlussDer Stecker verfügt über drei Schnittstellenformen: vollständige Entspannung, begrenzte Entspannung und glatte Bohrung (einschließlich Bremsung).mit einer Leistung von mehr als 10 W und, bietet es eine Verbindungslösung für Board-to-Board-, Blind-Mate- und Rack-and-Panel-Anwendungen bei gleichzeitiger Aufrechterhaltung der Paketdichte.
Spezifikation:
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325 × 10-3Pa·cm3/s | |
Merkmale und Vorteile:
Hochfrequenzanwendungen: SMP-Anschlüsse haben breite Frequenzbandmerkmale mit Betriebsfrequenzen, die bis zu DC ~ 40 GHz erreichen können.
Kleine Größe und geringes Gewicht: Die Steckverbinder der SMP-Serie sind kompakte Mikrokonnektoren, die sich besonders für die Anbringung von Modulen mit hoher Dichte eignen.
Zuverlässige Verbindung: Die Konstruktion des SMP-Anschlusses gewährleistet die Stabilität und Zuverlässigkeit der Verbindung und eignet sich somit für Verbindungsumgebungen mit hoher Zuverlässigkeit.
Einfache Installation: Ob PCB-Anlage, Kabel-Anlage, oder in-Serie-AdapterSMP bietet eine bequeme und schnelle Lösung bei gleichzeitiger Aufrechterhaltung der Paketdichte für Anwendungen der Board-to-Board- und Blind-Mate-Verbindung.
Starke seismische Leistung: SMP-Anschlüsse haben eine hervorragende seismische Leistung, so dass sie in Schwingungsumgebungen stabile Verbindungen aufrechterhalten können.
Produktkatalog:
| HF-Adapter |
| Wellenführer zum Koaxialadapter |
| HF-Kabelbaugruppen |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| Hermetische Dichtungen von Glas zu Metall |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anwendungen:
Antennenanschlüsse: Aufgrund ihrer geringen Größe und ihrer hervorragenden Leistung sind SMP-Anschlüsse eine ideale Wahl zum Anschließen von Antennen.
Installation von Breitbandgeräten: Die Steckverbinder der SMP-Serie bieten eine ideale Lösung für den Einsatz in modularen, dichten Anlagen.mit einem Mindestinstallationsstand des kleinsten SMP-Anschlusses von 4.3mm.
Prüfung und Messung: Bei Anwendungen, die eine hohe Präzision und Frequenz erfordern, können SMP-Anschlüsse eine hervorragende Leistung bieten.Sie können verwendet werden, um eine Blindpaarung mit axialer Fehlausrichtung zu erreichen., die zusammen mit den hochleistungsfähigen Mikrowellenkabelanlagen von Samtec mit geringen Verlusten arbeiten.
Quantencomputing: Im aufstrebenden Bereich der Quantencomputing spielen auch SMP-Konnektoren eine wichtige Rolle.
Detaillierte Zeichnung:
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
