Produktdetails:
Zahlung und Versand AGB:
|
| Beschreibung: | Verbindungsstücke der Millimeter-Wellen-SMK | Hauptmerkmale: | 4 Löcher flanschen Gerätesteckverbinder |
|---|---|---|---|
| Überzug: | Gold überzogen | Isolator: | PTFE |
| Karosseriestil: | Gerade. | Material: | mit einer Breite von nicht mehr als 20 mm |
| Farbe: | Goldene | Geschlecht: | Jack |
| Markieren: | SMP HF-Anschluss 4 Loch,Männlicher Stecker der SMP-Serie,Mikrostrip RF Stecker männlicher Stecker |
||

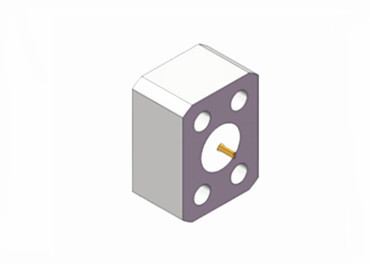

Hochleistungs-SMP-Serie Männlicher Stecker: 4-Loch Flanschmontage mit Mikrostrip-HF-Stecker für eine optimale Signalübertragung
Einführung des männlichen Anschlusses der SMP-Serie: 4-Loch-Flanzmontage mit Mikrostrip-HF-Stecker, entwickelt für eine optimale Signalübertragung.Dieser Miniatur-Push-on-RF-Koaxialanschlussadapter hat eine kompakte Größe, leichte Konstruktion und ausgezeichnete seismische Leistung.mit einem Betriebsfrequenzbereich von bis zu 30 GHz (unser Hochleistungs-SMP-Anschluss kann sogar 40 GHz erreichen).
Der Stecker ist in drei Schnittstellenarten erhältlich: vollständige Abspaltung, begrenzte Abspaltung und glatte Bohrung (einschließlich Fanghandschuh).Diese verschiedenen Schnittstellenoptionen bedienen sich der erforderlichen axialen oder radialen Bewegung für die Blindpaarung in Breitband-KopplungenIdeal für Anlagen, die eine hohe Zuverlässigkeit und Modulintensität erfordern.
Die SMP-artige Push-on-Anschlussoberfläche verfügt über eine innere weiblich-weibliche Komponente, die als Kugel oder Blindmat bekannt ist, zusammen mit zwei äußeren Platten, Schaltkreisen oder Kabelbehältern, die als Schleier bezeichnet werden.Dieses System entzieht den Bedarf an Fäden und macht es leicht, ohne winzige Schlüssel zu verbinden.Eine seiner herausragenden Eigenschaften ist seine Fähigkeit, bei der Paarung geringfügige Radialverzerrungen aufzunehmen., was bei Gewindeanschlüssen nicht zulässig wäre.
Eigenschaften:
Hohe Frequenz und Bandbreite: SMP-Anschlüsse eignen sich für Hochgeschwindigkeits-Datenübertragung und -Kommunikationsanwendungen mit hoher Frequenz und Bandbreite.
Miniaturisiertes Design: SMP-Anschlüsse haben aufgrund ihres miniaturisierten Designs eine kompakte Größe, was sie für den Einsatz in Umgebungen mit begrenztem Platz geeignet macht.
Starke Zuverlässigkeit: SMP-Anschlüsse verwenden zuverlässige Verbindungsmethoden, um eine stabile und zuverlässige Signalübertragung zu gewährleisten und die Auswirkungen von Steck- und Trennschluss auf den Anschluss zu reduzieren.
Ausgezeichnete Abschirmungsleistung: SMP-Anschlüsse verfügen in der Regel über Metallgehäuse oder Abschirmungsstrukturen, die elektromagnetische Störungen effektiv unterdrücken und die Signalqualität verbessern.
Mehrkanaloptionen: SMP-Anschlüsse bieten verschiedene Kanaloptionen, um unterschiedliche Anforderungen an die Signalübertragung zu erfüllen.
Hohe Haltbarkeit: SMP-Anschlüsse sind in der Regel aus langlebigen Materialien hergestellt, die eine gute Haltbarkeit und eine lange Lebensdauer gewährleisten.
Bequem und benutzerfreundlich: SMP-Anschlüsse verwenden üblicherweise Schub-Zug- oder gerade Einschaltverbindungsmethoden, die ein einfaches Stecken und Entstecken sowie eine einfache Bedienung ermöglichen.
Spezifikation:
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Anwendung:
Hochgeschwindigkeitsdatenübertragung: Aufgrund ihrer hohen Frequenz- und Bandbreitenfähigkeiten werden SMP-Anschlüsse in Szenarien, in denen eine Hochgeschwindigkeitsdatenübertragung erforderlich ist, wie z. B. Rechenzentren,Cloud-Computing, und Netzwerkkommunikation.
Verbraucherelektronik: SMP-Anschlüsse finden sich auch häufig in Verbraucherelektronikprodukten wie Smartphones, Tablets und Kameras,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Luft- und Raumfahrt: Aufgrund ihrer kompakten Konstruktion und Zuverlässigkeit werden SMP-Anschlüsse in der Luft- und Raumfahrt und in militärischen Anwendungen eingesetzt, einschließlich der Verbindung von Sensoren, Radarsystemen,und Kommunikationsgeräte.
Medizintechnik: SMP-Konnektoren spielen in Medizinprodukten eine entscheidende Rolle, da sie verschiedene medizinische Instrumente, Bildgebungsgeräte und lebenserhaltende Systeme miteinander verbinden und eine genaue Diagnose und Behandlung ermöglichen.
Industrielle Automatisierung: SMP-Konnektoren werden in der industriellen Automatisierung weit verbreitet verwendet, um SPS, Sensoren, Aktoren und andere Geräte zur Überwachung und Steuerung von Industrieprozessen zu verbinden.
Automobilelektronik: Mit der Entwicklung der Automobilelektroniktechnologie spielen SMP-Anschlüsse eine wesentliche Rolle in Automobilelektroniksystemen, die Unterhaltungssysteme im Auto verbinden,Navigationssysteme, Sicherheitssteuerungssysteme und mehr.
Anmerkung:
Wir haben über 10.000 Arten vonHF-Adapter,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
