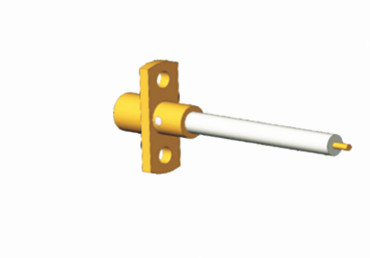

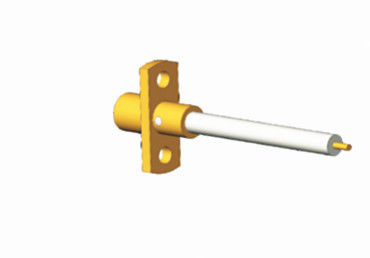

Männlich 2 Löcher Flansche Montage SMP RF-Anschluss mit langen Isolierung konvexe Oberfläche 50 Ohm Stecker
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Bescheinigung: | CER ROHS ISO-9001-2015 |
|---|---|---|---|
| Lebensdauer: | 500 ZYKLEN | Geschlecht: | Männlich/Stecker |
| Karosseriestil: | Gerade/rechtwinklig | Material: | mit einer Breite von nicht mehr als 20 mm |
| Berg-Methode: | Flanschberg | Überzug: | Vergolden |
| Imdepence: | 50ohm | ||
| Hervorheben: | Lange Isolierung konvexe Oberfläche RF-Anschluss,2 Loch SMP männlicher Stecker,50 Ohm Stecker SMP HF-Anschluss |
||
SMP Männliche 2-Loch-Flanzenhalterung mit langen Isolierungskonvexe Oberfläche 50 Ohm Stecker
Einführung in den SMP-HF-Anschluss
Die SMP-Schnittstelle ist ein kompakter Steckverbinder, der der Größe von MMCX-Steckverbänden entspricht, aber einen Frequenzbereich von DC bis 40 GHz unterstützt.Die SMP-Verbindungsreihe verwendet schwimmende weibliche Adapter (allgemein als Kugeln bezeichnet) für Stapelplatten mit männlichen PCB-Anschlüssen von SMPDiese robuste Konstruktion und die Widerstandsfähigkeit gegen radiale und axiale Fehlausrichtung ermöglichen Blind-Interkonnektionslösungen.Bereitstellung einer zuverlässigen und effizienten Verbindungslösung für verschiedene Anwendungen.
Merkmale und Vorteile
Der Stecker ist nach dem Industriestandard MIL-STD-348 ausgelegt, verfügt über einen Frequenzbereich von DC bis 40 GHz und besteht aus vergoldetem und passiviertem Edelstahl.Der Stecker kann durch Push-on oder Snap-Kopplung angeschlossen werdenDie Maschine bietet auch normalen Typ und hermetische Dichtungen, mit Flansch- und Gewindeanbau.Die Steckeroberfläche umfasst eine vollständige Entspannung, eingeschränkter Abstand und glatte Bohrung (einschließlich Bremsung).
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
|
Mittelwiderstand |
Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

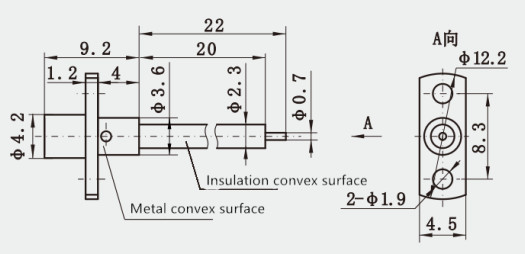

Detaillierte Zeichnung vonSMP Männliche 2-Loch-Flanzenhalterung mit langen Isolierenden Konvexen Oberfläche 50 Ohm Stecker:
Anwendungen
- Antennen
- Anschluss von Bord zu Bord
- Telekommunikation
- Geräte
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-AnschlussWenn Sie das Kabel nicht sehen, das Sie benötigen, können wir eines entwerfen und herstellen, das Ihren spezifischen Anforderungen entspricht!
