Edelstahl SMP Stecker Männliche Schottwand HF-Anschluss mit langen Metall konvexe Oberfläche
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Widerstand: | 50Ω |
|---|---|---|---|
| Bescheinigung: | ROHS ISO-9001-2015 | Haltbarkeit: | 500 ZYKLEN |
| Geschlecht: | Männlich/Stecker | Karosseriestil: | Gerade. |
| Überzug: | Passiviert | Material: | Edelstahl |
| Berg-Methode: | Schutzwand-Berg | ||
| Hervorheben: | Steckverbinder aus Edelstahl,SMP-Stecker Männlicher Schott RF-Anschluss,Metallkonvexe Schotte RF-Anschluss |
||
Edelstahl SMP Stecker Männliche Schottwand HF-Anschluss mit langen Metall konvexe Oberfläche
Einführung in den SMP-HF-Anschluss
Die SMP-Schnittstelle ist ein kleiner Steckverbinder, der den Abmessungen von MMCX-Steckverbänden entspricht, aber einen breiteren Frequenzbereich von DC bis 40 GHz bietet.Die SMP-Verbindungsreihe verwendet schwimmende weibliche Adapter (allgemein als Kugeln bezeichnet) für Stapelplatten mit männlichen PCB-Anschlüssen von SMPDiese robuste Konstruktion und die Fähigkeit, radiale und axiale Fehlausrichtung zu tolerieren, ermöglichen Blind Interconnection-Lösungen.
Merkmale und Vorteile
Die mit Gold beschichteten und passivierten Edelstahlverbindungen entsprechen dem Industriestandard MIL-STD-348.Sie verfügen über einen Frequenzbereich von DC - 40 GHz und können mit Hilfe von Push-on- oder Snap-Coupling-Methoden gekoppelt werden. Die Steckverbinder sind sowohl in männlicher als auch in weiblicher Form erhältlich, mit geraden und rechten Winkeln zur Auswahl.entweder durch Flansch- oder Gewindebefestigung.
Die Steckdosen in diesen Steckverbinder kommen in drei verschiedenen Schnittstellenformen vor: vollständige Abspaltung, begrenzte Abspaltung und glatte Bohrung (einschließlich derer mit Bremsung)..
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/ | |

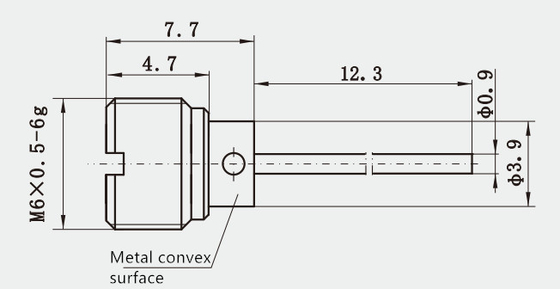

Umriss Zeichnung: Einheit: mm
Anwendungen
- Radiowellen: Unsichtbare Wellen, die Informationen von einem Ort zum anderen durch die Luft oder den Weltraum transportieren.
- Anschlussgeräte: Geräte, mit denen zwei oder mehr elektronische Schaltungen miteinander verbunden werden, damit sie kommunizieren und Daten austauschen können.
- Kommunikationssysteme: Systeme, die die Übertragung und den Empfang von Informationen zwischen Personen oder Geräten über große Entfernungen ermöglichen.
- Messgeräte: Geräte zur Messung und Überwachung verschiedener physikalischer Größen wie Temperatur, Druck und Spannung in verschiedenen Anwendungen.
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
