ROHS SMP Männliche Goldbeschichtung Flansche RF-Anschluss mit langen Metallkonvexe Oberfläche
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-RF-Koaxialanschluss | Zertifikat: | CER ROHS ISO-9001-2015 |
|---|---|---|---|
| Lebensspanne: | 500 Zyklen | Geschlecht: | Männlich/Stecker |
| Körperstil: | Gerade | Material: | Messing, Vergolden |
| Mount-Methode: | Flanschmontage | Unabhängigkeit: | 50Ohm |
| Hervorheben: | Lange Metallkonvexe Koaxiale RF-Verbindung,SMP-HF-Anschluss mit männlicher Goldplattierung,SMP Flanschmontage-RF-Anschluss |
||

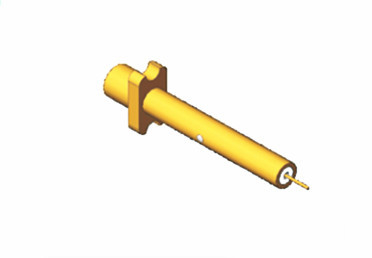

ROHS SMP Stecker mit Flanschmontage und Goldbeschichtung mit langer konvexer Metalloberfläche
Einführung in SMP RF-Steckverbinder
Die SMP-Schnittstelle ist ein kompakter Steckverbinder, der die gleiche Größe wie ein MMCX-Steckverbinder hat, aber einen breiteren Frequenzbereich von DC bis 40 GHz abdeckt. Die SMP-Verbinderserie verwendet schwimmende Buchse-zu-Buchse-Adapter (oft als "Bullets" bezeichnet) zum Stapeln von Platinen mit SMP-Steckern für Leiterplatten. Diese widerstandsfähige Struktur und die Fähigkeit, radiale und axiale Fehlausrichtungen zu tolerieren, ermöglichen Blindverbindungen. Sie werden häufig in kompakten Hochfrequenz-Koaxialmodulen eingesetzt.
Merkmale und Vorteile
Der SMP RF-Steckverbinder ist ein kompakter, subminiatur-Steckverbinder, der die gleiche Größe wie ein MMCX-Steckverbinder hat. Er hat einen Frequenzbereich von DC bis 40 GHz und ist aus vergoldetem und passiviertem Edelstahl gefertigt. Der Steckverbinder kann entweder per Push-on oder Snap-Kupplung verbunden werden. Er ist in männlicher und weiblicher Ausführung, in geraden und rechtwinkligen Varianten, in Normalausführung und hermetisch versiegelt, sowie mit Flanschmontage und Gewindemontage erhältlich. Zusätzlich bietet der Stecker drei Schnittstellenformen: Volldämpfung, begrenzte Dämpfung und glatte Bohrung (einschließlich Varianten mit Bremswirkung). Kundenspezifische Steckverbinder sind auf Anfrage ebenfalls erhältlich.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC~18GHz | |
| Nennspannung | 170VRMS* | |
| Isolationswiderstand | ≥2000MΩ | |
| Dielektrizitätsfestigkeit | 500VRMS* | |
|
Mittenwiderstand |
Außenleiter | Normal≤2,5mΩ, Abdichtung≤4mΩ |
| Mittenleiter | Normal≤6mΩ, Abdichtung≤26mΩ | |
| VSWR | ≤1,3 | |
| Material- und mechanische Eigenschaften | ||
| Mittenleiter | Stecker | Sn-P Bronze, vergoldet |
| Buchse | Berylliumkupfer, vergoldet | |
| Elastischer Kontakt | Berylliumkupfer | Vergoldet |
| Gehäuse und andere Metallteile | Messing, Edelstahl | Vergoldet, Passivierung |
| Isolatoren | Glassinterung/PTFE/PEI | |
| Leckrate hermetischer Produkte | 1,01325×10-3Pa·cm3/s | |

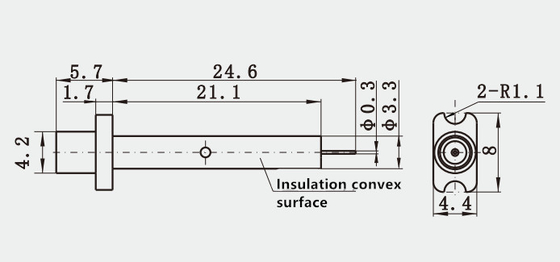

Detaillierte Zeichnung von ROHS SMP Stecker mit Flanschmontage und Goldbeschichtung mit langer konvexer Metalloberfläche:
Anwendungen
Antennen, Board-to-Board-Verbindungen, Telekommunikation und Instrumentierung sind alle mit dem Bereich der Elektronik verbunden.Verpackung & VersandProduktkatalog:
RF-Kabelkonfektionen
Hohlleiter-zu-Koaxial-Adapter
| Glas-Metall-Hermetikdichtungen |
| J30J-Serie Stecker |
| Mikrowellen-Drehgelenke |
| RF-Adapter |
| SMA/SSMA RF-Steckverbinder |
| SMP/SSMP RF-Steckverbinder |
| N-Typ RF-Steckverbinder |
| TNC RF-Steckverbinder |
| MCX/MMCX RF-Steckverbinder |
| BNC RF-Steckverbinder |
| Millimeterwellen-Steckverbinder (2,4 mm, 2,92 mm) |
| HINWEIS: |
| Wir haben über 10.000 Arten von "SMP-Steckverbindern". Wenn Sie die benötigte Kabelkonfektion nicht finden, können wir eine für Ihre spezifischen Anforderungen entwerfen und herstellen! |
