Überlegene Leistung SMP Männliche glatte Bohrung Rechtswinkel-RF-Anschluss für PCB-Mount
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Widerstand: | 50Ω |
|---|---|---|---|
| Bescheinigung: | CER ROHS ISO-9001-2015 | Haltbarkeit: | 500 ZYKLEN |
| Geschlecht: | Männlich | Karosseriestil: | Rechtwinklig |
| Material: | mit einer Breite von nicht mehr als 20 mm | Berg-Methode: | Oberflächenbefestigung |
| Überzug: | Vergolden | ||
| Hervorheben: | Glatter Bohrer mit rechten Winkel RF-Anschluss,Richtigwinkel SMP männlicher HF-Anschluss,SMP-RF-Stecker für die PCB-Besetzung |
||
Überlegene Leistung SMP Männliche glatte Bohrung Rechtswinkel-RF-Anschluss für PCB-Mount
Einführung in den SMP-HF-Anschluss
Die SMP-Schnittstelle ist ein kompakter Steckverbinder, der der Größe von MMCX-Steckverbänden entspricht, aber einen Frequenzbereich von DC bis 40 GHz bietet.Die SMP-Verbindungsreihe verwendet schwimmende weibliche Adapter (allgemein als Kugeln bezeichnet) für Stapelplatten mit männlichen PCB-Anschlüssen von SMPDiese elastische Struktur und die Fähigkeit, radiale und axiale Fehlausrichtung zu tolerieren, ermöglichen Blind-Interkonnektionslösungen.
Merkmale und Vorteile
1,Hochfrequenzbereich: Die SMP-Schnittstelle bietet eine Frequenz1.Hochfrequenzbereich: Die SMP-Schnittstelle bietet einen Frequenzbereich von DC bis 40 GHz, was sie für Hochfrequenzanwendungen geeignet macht.
2Kompakte Größe: Der SMP-Anschluss hat die gleiche Größenordnung wie MMCX-Anschlüsse und ist somit eine gute Wahl für miniaturisierte Geräte.
3"Blind Interconnection": Die in der SMP-Interconnect-Serie verwendeten schwimmenden weiblichen-weiblichen Adapter ermöglichen Blind Interconnection-Lösungen.die besonders nützlich ist, wenn eine genaue Ausrichtung schwierig ist.
4Radial- und axiale Fehlausrichtung Toleranz: Die SMP-Schnittstelle ist so konzipiert, dass sie der Radial- und axalen Fehlausrichtung standhält und eine zuverlässige Verbindung auch in schwierigen Umgebungen gewährleistet.
5Dauerhafte Struktur: Die männlichen PCB-Anschlüsse von SMP sind langlebig, was sie ideal für den Einsatz in robusten Anwendungen macht.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

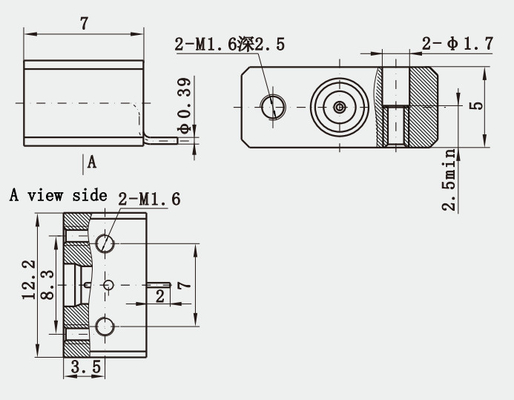

Detaillierte Zeichnung von
Überlegene Leistung SMP Männliche glatte Bohrung Rechtswinkel-RF-Anschluss für PCB-Mount:
Anwendungen
- Antenne
- Anschluss von Bord zu Bord
- Telekommunikation
- Geräte
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
