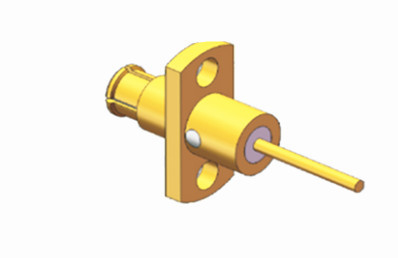

SMP weiblicher HF-Anschluss 2 Lochflansche und lange Mikrostrip-Steckdose Präzision Zuverlässigkeit
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Buchse | Frequenzbereich: | DC~40GHz |
|---|---|---|---|
| Widerstand: | 50Ω | Verbindungsstück-Reihe: | SMP |
| Geschlecht: | Weiblich | Muscheldrüsen: | Kovar 4J29 |
| Glas: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Hervorheben: | Lange Mikrostrip-Socket-RF-Anschluss,2 Lochflansch-RF-Anschluss,Rfkoaxialbuchse |
||
Verbessern Sie Ihre HF-Verbindung mit unserer SMP-Frauen-Zwei-Loch-Fläche und der langen Mikrostrip-Steckdose - Präzision, Zuverlässigkeit
SMP ist ein kompakter Push-on oder Snap-Coupling-RF-Koaxialanschluss mit geringer Größe, leichtem Design, hervorragender seismischer Leistung und breiter Arbeitsbandbreite.Seine Betriebsfrequenz kann bis zu 30 GHz erreichen (unsere SMP-Steckverbinderprodukte können sogar 40 GHz erreichen), und die Steckdose bietet drei Schnittstellenformen: vollständige Abschaltung, begrenzte Abschaltung und glatte Bohrung (einschließlich Bremsung).SMP bietet eine Vernetzungslösung für Board to Board, blind mate und Rack-and-panel-Anwendungen bei gleichzeitiger Aufrechterhaltung der Verpackungsdichte.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Detaillierte Zeichnung
Anmerkung:
Wir haben mehr als 1000 Arten vonHermetisch versiegelter SMP-AnschlussFür die Auswahl, wenn das Produkt, das Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte für vollständige Katalogs.
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbrige Kabel |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
Anwendungen
SMP-Anschlüsse haben eine breite Palette von Anwendungen in Antennen, breite SMP-Anschlüsse haben eine breite Palette von Anwendungen in Antennen, Breitbandgeräteinstallation, Prüfung und Messung,QuantenrechnerAufgrund ihrer einzigartigen Eigenschaften sind SMP-Anschlüsse zu einem wichtigen Instrument für die Förderung dichter Verpackungen in HF/Mikrowellenanwendungen geworden.
