Produktdetails:
Zahlung und Versand AGB:
|
| Verbindungsstück: | SMP | Produktbezeichnung: | Männliches luftdicht verschlossenes Verbindungsstück SMPs |
|---|---|---|---|
| Geschlecht: | Männlich | Frequenzbereich: | DC~40GHz |
| Widerstand: | 50Ω | Schnittstellenformular: | Beschränkte Abschließung/Glattbohrung |
| Glas: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
| Markieren: | PCB-Rohrfrequenzstecker,SMP Hermetisch versiegelte männliche HF-Steckdose,40 GHz SMP-HF-Anschluss |
||

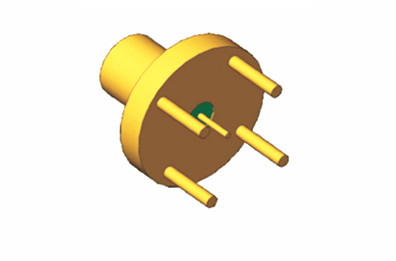

Premium-SMP-Hermetisch versiegelte männliche HF-Steckdose für PCB-Mount: Überlegene Verbindung und Zuverlässigkeit
SMP ist ein kompakter Push-on- oder Snap-Fit-RF-Koaxialanschluss, der eine geringe Größe, geringes Gewicht, eine überlegene seismische Leistung und eine breite Betriebsbandbreite bietet.Mit einem Betriebsfrequenzbereich von bis zu 30 GHz (unser SMP-Anschluss kann sogar 40 GHz erreichen), verfügt der Stecker über drei Schnittstellenoptionen: vollständige, begrenzte und glatte Abspaltung (mit Bremsung).und Serienaadapter bieten zuverlässige Verbindungslösungen für Board-to-BoardIdeal für anspruchsvolle, zuverlässige und modularintensive Installationen.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

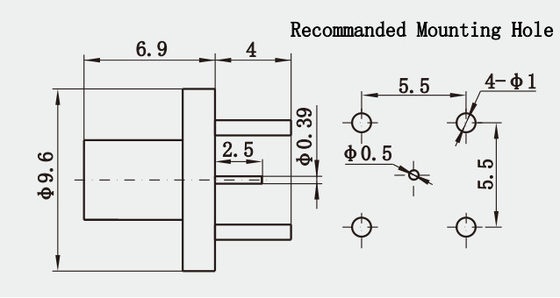

Detaillierte Zeichnung
Anwendungen
Verbindungen mit hoher Dichte: SMP-Anschlüsse zeichnen sich durch ihre geringe Größe und ihr geringes Gewicht aus, was sie für Dichteanlagen wie Board-to-Board, Rack-and-Panel,und andere Anwendungen.
Breiter Frequenzbereich: Der Betriebsfrequenzbereich von SMP-Anschlüssen kann bis zu 30 GHz oder sogar 40 GHz erreichen, was sie für eine Vielzahl von Hochfrequenzanwendungen geeignet macht.
Überlegene seismische Leistung: SMP-Steckverbinder haben eine hervorragende seismische Leistung und bieten stabile Verbindungen in Vibrations- und Stoßumgebungen.
Mehrfache Schnittstellenoptionen: Die SMP-Steckdosen bieten drei Schnittstellenformen - vollständige Entspannung, begrenzte Entspannung und glatte Bohrung (einschließlich Bremsung),Benutzern die Wahl der am besten geeigneten Schnittstellenform auf der Grundlage ihrer Anforderungen zu ermöglichen.
Hohe Zuverlässigkeit: Hergestellt aus hochwertigen Materialien und unterzogen strengen Qualitätskontrollen und Prüfungen, sorgen SMP-Anschlüsse für einen zuverlässigen Betrieb in anspruchsvollen Anwendungen, die eine hohe Zuverlässigkeit erfordern.
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbstarre Kabelmaterialien |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
