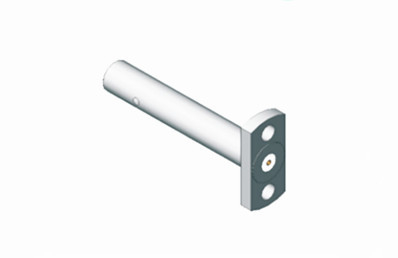

SMP Männlich 50 Ohm begrenzte Abwehr von Edelstahl RF Steckverbinder Stecker, Einschalttiefe:2.79
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP männlicher HF-Anschluss | Körpermaterial: | Edelstahl |
|---|---|---|---|
| Farbe: | Passiviert | Geschlecht: | Männlich |
| Widerstand: | 50ohm | Männliche Schnittstelle: | Begrenzte Raste |
| Typ: | SMP-Rf-Adapter | Andere: | Gerade. |
| Hervorheben: | Grenzverzögerung RF-Anschlussstecker,50 Ohm HF-Anschlussstecker,Edelstahl-HF-Anschlussstecker |
||
SMP Männlich 50 Ohm begrenzte Abwehr von Edelstahl RF Steckverbinder Stecker, Einschalttiefe:2.79
SMP ist ein kompakter, push-on RF-Koaxialanschlussadapter, der sich mit mehrerenLeichtbau, ausgezeichnete seismische Leistung und breite Betriebsbandbreite. Seine Betriebsfrequenz kann bis zu 30GHz erreichen (mit unserem Hochleistungs-SMP-Anschluss kann es sogar 40GHz erreichen),und der Stecker verfügt über drei Schnittstellen Formen: vollständige, begrenzte Abschaltung und glattes Ablenken (auch bei Bremsen).Diese verschiedenen Schnittstellenformen können die erforderliche axiale oder radiale Bewegung der Blindpaarung bei der Kopplungsnutzung von Breitband- zu Breitbandverbindern erfüllenEs ist ideal für Anlagen geeignet, die eine hohe Zuverlässigkeit und modulare Intensität erfordern.
Umriss Zeichnung ((mm)
| Modell Nr. | Beschreibung |
| SMP-JFD116G |
SMP männlicher RF-Anschluss, Edelstahl, begrenzte Abspannung |
| Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
|
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 2000MΩ
|
|||
|
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR für den rechten Angelanschluss | ≤ 13 | |||
| VSWR für den Adapter | ≤ 12 | ≤ 13 | ≤ 15 | |
| Zentralleiter | Männlich |
Bronze aus Sn-P
|
mit einer Breite von nicht mehr als 20 mm | |
| Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Schalen und andere Metallteile
|
mit einer Breite von nicht mehr als 20 mm,
|
|||
|
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
|
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-³Pa·cm³/s
|
|||
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
