SMP-Frauen-zu-Frauen-Schuss-Feder-Ladung für geraden HF-Adapter
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Frau zu weiblichem Rf-Adapter | Impedanz: | 50 Ohm |
|---|---|---|---|
| Material der Karosserie: | mit einer Breite von nicht mehr als 20 mm | Farbe: | Gold überzogen |
| Körpergestaltung: | Gerade Kugelfeder geladen | Geschlecht: | weiblich zu weiblichem |
| Typ: | Rf-Adapter SMP-Frau | Andere: | Gefedert |
| Hervorheben: | SMP-Frauen-zu-Frauen-HF-Anschluss,Gerader HF-Adapteranschluss,Federladener HF-Anschluss |
||

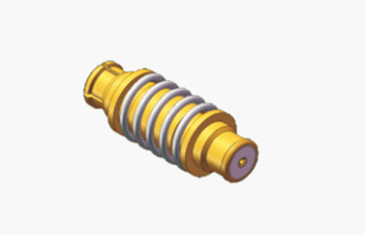

SMP-Frauen-zu-Frauen-Schuss-Feder-geladenen Geraden-HF-Adapter-Anschluss
SMP ist ein subminiaturartiger push-on RF-Koaxialanschluss, der die Merkmale kleiner Größe, geringes Gewicht, ausgezeichneter
Wir haben eine hohe Leistungsfähigkeit und eine breite Funktionsbreitbandfrequenz von bis zu 30 GHz (unser Produkt von hoher Qualität).
Leistung SMP-Anschluss kann 40GHz erreichen), und der Stecker hat drei Schnittstellenformen - vollständige Entspannung, begrenzte Entspannung und
- eine glatte Bohrung (einschließlich Bremsung). Verschiedene Schnittstellenformen können die erforderliche axiale oder radiale Bewegung der Blinde erfüllen
Es ist geeignet für die Installationssituation mit der Anforderung an hohe
Zuverlässigkeit modular intensiv.
Der SMP ist ein kompakter, aufdringlicher koaxaler RF-Anschlussadapter mit einem kleinen Formfaktor, einem leichten Design, hervorragender seismischer Leistung und einer breiten Betriebsbandbreite.Es verfügt über einen Betriebsfrequenzbereich von bis zu 30 GHz (unsere Hochleistungs-SMP-Anschlüsse erreichen 40 GHz), und die Steckdose verfügt über drei Schnittstellenformen: vollständige Abschaltung, eingeschränkte Abschaltung und glatte Bohrung (einschließlich Bremsung).Diese verschiedenen Schnittstellenformen können die erforderliche axiale oder radiale Bewegung für die Blindpaarung bei der Kopplung von Breitband- und Breitbandanschlüssen aufnehmen.Die SMP ist ideal für Anlagen geeignet, die eine hohe Zuverlässigkeit und Modulintensität erfordern.
Katalog SMP Adapter.pdf
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Allgemeine Spezifikation für den SMP-Anschlussadapter | ||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung ~ 40 GHz
|
|||
|
Nennspannung
|
170VRMS (auf Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (auf Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
|
Außenleiter
|
Normal≤2,5mΩ, hermetisch versiegelt ≤4mΩ
|
||
|
Zentralleiter
|
Normal≤6mΩ, hermetisch versiegelt ≤26mΩ
|
|||
| Frequenzbereich | Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR für gerade Steckverbinder |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR für den rechten Angelanschluss | ≤ 13 | |||
| VSWR für den Adapter | ≤ 12 | ≤ 13 | ≤ 15 | |
| Zentralleiter | Männlich |
Bronze aus Sn-P
|
mit einer Breite von nicht mehr als 20 mm | |
| Weiblich |
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Elastischer Kontakt
|
Berylliumbronze
|
mit einer Breite von nicht mehr als 20 mm | ||
|
Schalen und andere Metallteile
|
mit einer Breite von nicht mehr als 20 mm,
|
|||
|
mit einer Breite von nicht mehr als 15 mm
|
Glassinterung/PTFE/PEI
|
|||
|
Leckagequote für
hermetisch versiegelter Stecker
|
1.01325×10-³Pa·cm³/s
|
|||

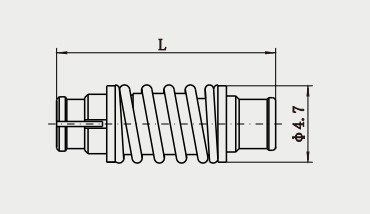

Umriss
SMP-Frauen-zu-SMP-Frauen-HF-Adapter
Anmerkung:
Wir haben mehr als 1000 Arten vonSMP weibliche männliche Adapterzur Auswahl, wenn das von Ihnen verwendete Produkt nicht gefunden wird,
Bitte kontaktieren Sie uns für die vollständigen Katalogs.
