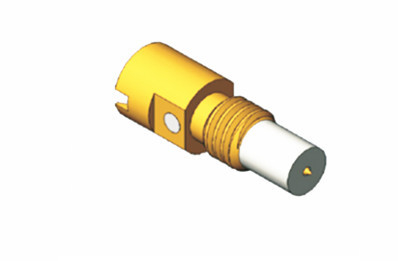

SMP Männliche Schottplatte PCB Montage RF-Anschluss mit Isolierung konvexe Oberfläche
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-Rf Koaxial-Conector | Bescheinigung: | CER ROHS ISO-9001-2015 |
|---|---|---|---|
| Lebensdauer: | 500 ZYKLEN | Geschlecht: | Männlich/Stecker |
| Karosseriestil: | Gerade. | Material: | mit einer Breite von nicht mehr als 20 mm |
| Berg-Methode: | Flanschberg | Überzug: | Vergoldung |
| Imdepence: | 50ohm | ||
| Hervorheben: | Messing-HF-Anschluss,Männlicher Schott-RF-Anschluss,Isolierung Konvex SMP RF-Anschluss |
||
SMP Männliche Schottplatte PCB Montage RF-Anschluss mit Isolierung konvexe Oberfläche
Einführung in den SMP-HF-Anschluss
Die SMP-Schnittstelle ist ein kompakter Steckverbinder, der den MMCX-Steckverbänden ähnlich in der Größe ist, aber über einen Frequenzbereich von DC bis 40 GHz arbeitet.Die SMP-Interconnect-Serie verwendet schwimmende weibliche Adapter (allgemein als Kugeln bekannt) für Stapelplatten mit SMP-männlichen PCB-AnschlüssenDieses robuste Design und die Fähigkeit, radiale und axiale Fehlausrichtung zu tolerieren, ermöglichen Blind-Interkonnektionslösungen.
Merkmale und Vorteile
1. Hochfrequente Leistung: SMP-Anschlüsse haben im Hochfrequenzbereich einen geringen Einfügungsverlust und einen geringen Reflexionsverlust, was eine schnelle Datenübertragung und Breitbandsignalübertragung unterstützen kann.
2Kompaktes Design: SMP-Anschlüsse sind im Vergleich zu anderen Koaxialanschlüssen relativ klein und eignen sich für Anwendungen mit begrenztem Raum.
3. Verschiedene Strukturformen: Ein- und Ein-Schnittstelle kann den Anforderungen an die schnelle Montage und Prüfung des Kunden entsprechen; die volle Auslaufstruktur des SMP-Anschlusses verfügt über eine ausgezeichnete mechanische Zuverlässigkeit,die Anforderungen des gesamten Systems an die Schwingungs- und Stoßleistung erfüllenDarüber hinaus verfügen die SMP-Serie-HF-Anschlüsse auch über eine Vielzahl von Strukturen wie Durchwandmontage, Flanschmontage und Glassintern.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
|
Mittelwiderstand |
Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

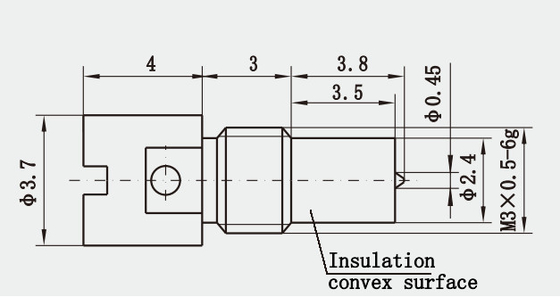

Detaillierte Zeichnung vonSMP Männliche Schottplatten-PCB-Hochfrequenzverbindung mit isolierender konvexer Oberfläche:
Anwendungen
- Antennen
- Anschluss von Bord zu Bord
- Telekommunikation
- Geräte
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-AnschlussWenn Sie das Kabel nicht sehen, das Sie benötigen, können wir eines entwerfen und herstellen, das Ihren spezifischen Anforderungen entspricht!
